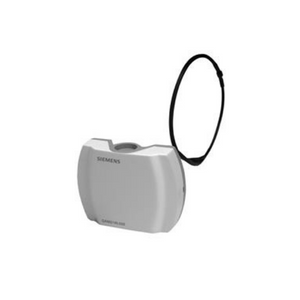

Датчик температуры Siemens QAM2120

Датчик температуры Siemens QAM2120 предназначен для использования в вентиляционных установках и установках кондиционирования воздуха в качестве:

  • Датчиков температуры приточного или вытяжного воздуха;
  • Ограничительных датчиков, например, для ограничения минимальной температуры приточного воздуха;
  • Эталонных датчиков, например, для изменения комнатной температуры в зависимости от температуры наружного воздуха;
  • Датчиков температуры точки росы;
  • Измерительных датчиков, например, для индикации измеренных значений или подключения к автоматизированной системе управления зданием.

Датчик воспринимает температуру воздуха через чувствительный элемент, сопротивление которого меняется в зависимости от температуры. Сигнал подается на соответствующий контроллер для дальнейшей обработки.

Датчик температуры в воздуховоде состоит из следующих компонентов:

  • Двухсекционный пластиковый корпус, состоящий из основания с клеммами для подключения и съемной крышкой (с пружинной защелкой);
  • Полностью автономный гибкий пробник с чувствительным элементом, который фиксирует среднее значение температуры.

Доступ к клеммам для подключения открывается после снятия крышки. Кабель в датчик вводится через изолирующую втулку, которая при необходимости может быть заменена на кабельное входное уплотнение M16 (IP 54).

После закрепления монтажного фланца датчик устанавливается в 6 различных погружных положениях так, что корпус датчика должен всегда выступать за край изоляционного слоя на не менее 70 мм. Пробник длиной в пределах 2 - 6 м закрепляется на воздуховоде крепежным зажимом, поставляемых вместе с датчиком.

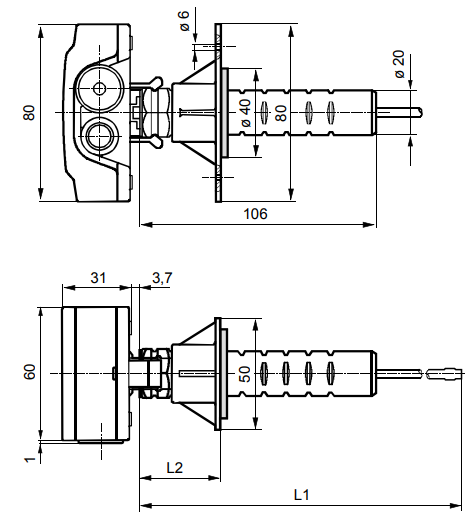

Габаритные размеры датчика температуры Siemens QAM2120

Модель

L1 L2
min max
QAM2120.040 400 97 37
QAM2120.200 2000 97 37
QAM2120.600 6000 97 37

Технические характеристики датчика температуры Siemens QAM2120

Модель QAM2120.040 QAM2120.200 QAM2120.600
Выходной сигнал температуры Lg-Ni1000 Lg-Ni1000 Lg-Ni1000
Диапазон измерения температуры -50...80 C -50...80 C -50...80 C
Дисплей Нет Нет Нет
Длина пробника 400 мм 2000 мм 6000 мм
Измеряемый параметр Температура Температура Температура
Климатические условия при работе Класс 3K5 Класс 3K5 Класс 3K5
Материал корпуса Поликарбонат Поликарбонат Поликарбонат
Название линейки Symaro Symaro Symaro
Постоянная времени Воздух v=2 м/с: 30 с Воздух v=2 м/с: 30 с Воздух v=2 м/с: 30 с
Применение Для каналов вентиляции Для каналов вентиляции Для каналов вентиляции
Рабочая влажность 5...95 % 5...95 % 5...95 %
Среда Воздух Воздух Воздух
Срок гарантии, лет 5 5 5
Степень защиты (IP) IP42 IP42 IP42
Страна происхождения Китай Китай Китай
Температура окружающей среды, работа -40...+70 C -40...+70 C -40...+70 C
Терминалы под кабель 1 x 2,5 кв. мм. или 2 x 1,5 кв.мм. 1 x 2,5 кв. мм. или 2 x 1,5 кв.мм. 1 x 2,5 кв. мм. или 2 x 1,5 кв.мм.
Тип датчика пассивный пассивный пассивный

Схема подключения

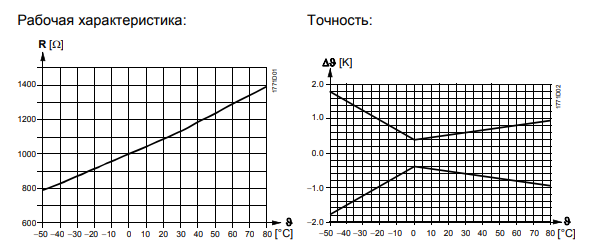

Чувствительный элемент (LG-Ni 1000)

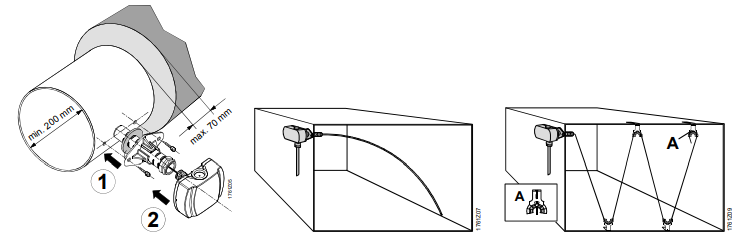

Примеры монтажа

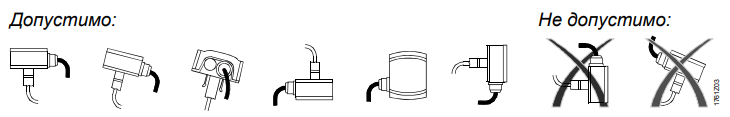

Положения при монтаже

Шаблон для сверления
