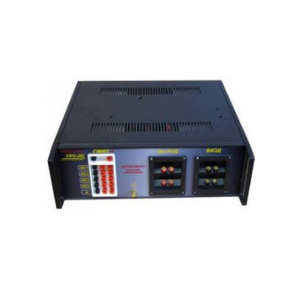

Устройство связи-развязки (УРС-ЛС)
Устройство связи-развязки (УРС-ЛС) предназначено для проведения испытаний аппаратуры и оборудования на воздействие импульсных помех большой энергии по неэкранированным, несимметричным линиям связи по схемам «провод»-«провод», «провод»-«земля».
Импульс помехи может подаваться относительно любой комбинации пар проводов, в том числе одновременно по двум парам.
Технические характеристики УРС-ЛС
- Максимальное количество подключаемых линий связи: 4
- Максимальное рабочее напряжение питания подключаемых технических средств: 200 В
- Вид связи – емкостная, емкость связи 0,5 мкФ ± 10%
- Токоограничивающее сопротивление: 40 Ом
- Максимальная амплитуда подаваемых испытательных импульсов: 5 кВ
- Индуктивность развязки по каждой линии: 20 мГн
- Максимальное активное сопротивление дросселя развязки по каждой линии: 12 Ом
- Максимальный импульсный испытательный ток: 125 А
- Габаритные размеры: 560×480×200 мм
- Масса: не более 12 кг.
