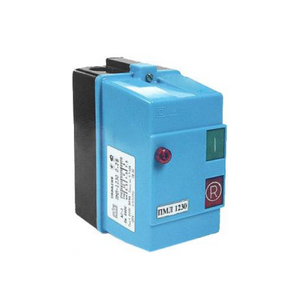

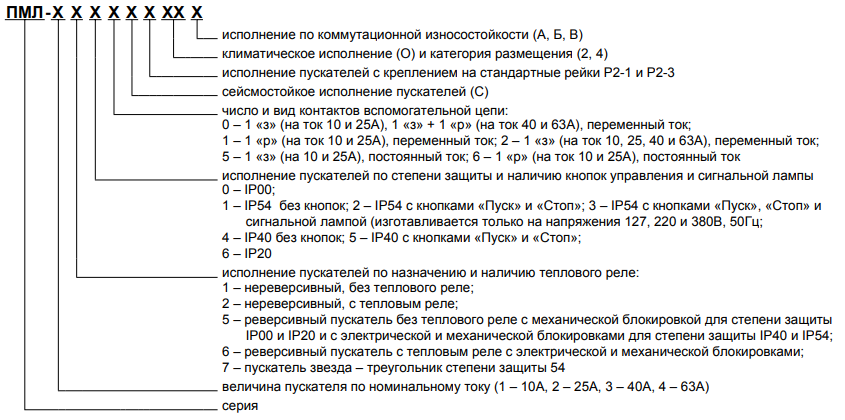

Пускатели электромагнитные ПМЛ-1230
Пускатели электромагнитные ПМЛ-1230 (исполнение Б, ДБ) предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50Гц, а в исполнении с трехполюсными тепловыми реле серии РТЛ— для защиты управляемых электродвигателей от перегрузок недопустимой продолжительности иот токов, возникающих при обрыве одной из фаз.
Пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах управления с применением микропроцессорной техники
Пускатели допускают установку одной дополнительной контактной приcтавки типа ПКЛ или пневмоприставки ПВЛ.
Конструкция
Пускатели ПМЛ-1230 на токи 10…63А имеют прямоходовую магнитную систему Ш-образного типа. Контактная система расположена перед магнитной. Подвижная часть электромагнита составляет одно целое с траверсой, в которой предусмотрены подвижные контакты и их пружины. Возвратная пружина расположена на среднем керне подвижной части электромагнита.
На дугогасительной камере имеются направляющие для присоединения дополнительных приставок: контактной типа ПКЛ или пневмоприставки ПВЛ, кнопки «Пуск» или «Стоп» и сигнальной лампы. Тепловые реле сери РТЛ подсоединяются непосредственно к корпусам пускателей.
Условия эксплуатации
- Высота над уровнем моря до 2000 м;
- Диапазон рабочих температур от -40 до +55 °С;
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу пускателей, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- Рабочее положение – крепление на вертикальной плоскости допускается отклонение не более 20° в любую сторону.
Технические характеристики пускателя электромагнитного ПМЛ-1230
Номинальное напряжение по изоляции, В | 660 |
Номинальное напряжение втягивающей катушки, В | 24 |
36 | |
40 | |
48 | |
50 | |
110 | |
127 | |
220 | |
230 | |
240 | |
380 | |
400 | |
415 | |
500 | |
660 | |
Номинальный рабочий ток (категория применения АС-3) при напряжениях 380, 550, 660 | 10, 6, 4А (исполнение Б |
16, 10, 6А (исполнение ДБ) | |
Число и вид контактов вспомогательной цеп | 1 замыкающий |
Износостойкость механическая/коммутационная | 10/1,5 млн. циклов |
Габаритные размеры | 87х160х117мм (исполгение Б |
134х185х101мм (исполнение ДБ) |
