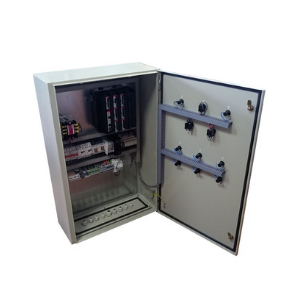

Шкафы автоматики ШСАУ-ВОВ (для общеобменной вентиляции)

Шкафы автоматики ШСАУ-ВОВ для общеобменной вентиляции предназначены для управления сразу несколькими вентиляторами.

Характеристики ШСАУ-ВОВ

  • Имеется возможность управления приводами воздушных клапанов;
  • Прямой пуск;
  • Звезда-треугольник;
  • Софт-стартер или преобразователь частоты;
  • Степень защиты - IP54 или IP65;
  • Возможность диспетчеризации (контроллерная схемоматика);
  • Расписание работы;
  • Задание режимов работы по внешнему сигналу или пульта дистанционного управления.

Маркировка шкафов ШСАУ-ВОВ

Для шкафов ШСАУ-ВОВ принята система обозначения: «ШСАУ-ВОВ-Ф-N/DSn***-g***F-W-K-Z-Y ТУ», где:

  • ВОВ - вентилятор общеобменной вентиляции;
  • Ф - напряжение питания: 1 - однофазное, 220 В; 3 - трехфазное, 380 В;
  • N - мощность двигателя вентилятора, кВт;
  • D - число полюсов двигателя вентилятора;
  • S - тип управления двигателя: V - регулятор оборотов; П - прямой пуск; Т - звезда-треугольник; С - софт-стартер; Ч - преобразователь частоты;
  • n - количество вентиляторов;
  • g - количество клапанов;
  • F - тип привода клапанов: К1 - пружинный возврат, 220 В; К2 - открыто/закрыто, 220 В; К3 - пружинный возврат, 24 В; К4 - открыто/закрыто, 24 В;
  • W - степень защиты корпуса по ГОСТ 14254: IP54 или IP65;
  • К - климатическое исполнение: 1 - УХЛ3; 2 - УХЛ4;
  • Z - наличие ПДУ в комплекте поставки: ДУ - ПДУ входит в комплект поставки; 0 - отсутствует;
  • W - наличие функции диспетчеризации (протокол МodBus RTU) (контроллерная схемотехника): Д - имеется; 0 - отсутствует.

*** - перечисление различных типов двигателей и клапанов производится через знак «+».

Пример записи при заказе шкафа ШСАУ-ВОВ для управления системой общеобменной вентиляции с двумя вентиляторами с трехфазными двигателями мощностью по 1,5 кВт с числом полюсов 6 с прямым пуском; с одним вентилятором с трехфазным двигателем мощностью 5,5 кВт с числом полюсов 4 с прямым пуском; с двумя воздушными клапанами с типом управления электроприводами «открыто/закрыто» с питанием 220 В; степень защиты корпуса IP54; климатическое исполнение УХЛ3, с ПДУ и подключением к системе диспетчеризации:

ШСАУ-ВОВ-3-1,5/6П2+3-5,5/4П1-2К2-IP54-1-ДУ-Д ТУ 4236-037-40149153-01.
