Механизмы МЭП-СП являются усовершенствованной моделью актуаторов МЭП-С.
Основное отличие: электродвигатель постоянного тока вместо асинхронных электродвигателей переменного тока.
При подаче напряжения ротор электродвигателя через редуктор с зубчато-ременной передачей приводит во вращение винт передачи ПВГС.
При этом гайка ПВГС движется поступательно вместе со штоком, в котором она закреплена.
Изменение направления вращения электродвигателя обеспечивает изменение направления движения штока - выдвижение либо втягивание.

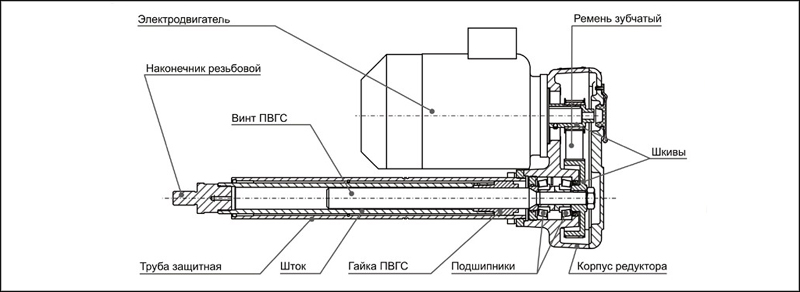

Конструкция механизмов МЭП-СП

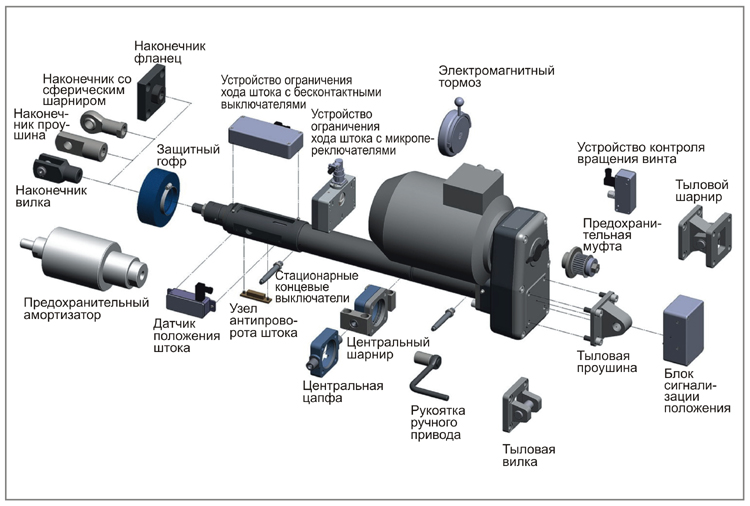

Принадлежности механизмов МЭП-СП

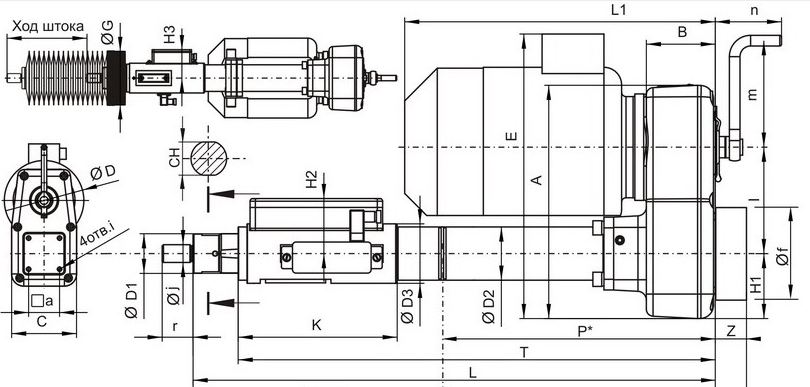

Габаритные размеры механизмов МЭП-СП
МЭП-СП1
Ход штока |
L |
T |
200 |
515 |
477 |
300 |
615 |
577 |
400 |
715 |
677 |
500 |
825 |
777 |
600 |
925 |
877 |
МЭП-СП2, МЭП-СП2Т
Ход штока |
L |
T |
200 |
590 |
540 |
300 |
690 |
640 |
400 |
790 |
740 |
500 |
890 |
840 |
600 |
1000 |
940 |
700 |
1100 |
1040 |
800 |
1260 |
1190 |
МЭП-СП3Т
Ход штока |
L |
T |
300 |
730 |
682 |
400 |
830 |
782 |
500 |
930 |
882 |
600 |
1040 |
982 |
700 |
1140 |
1082 |
800 |
1300 |
1232 |
Номинальное усилие/скорость |
L1 |
D |
3/24 |
247 |
104 |
3/40 |
265 |
104 |
5/20 |
265 |
104 |
15/5 |
265 |
104 |
3/60 |
305 |
127 |
5/49 |
305 |
127 |
5/63 |
305 |
127 |
5/13 |
305 |
127 |
20/6 |
275 |
127 |
Типоразмер |
A |
B |
C |
D1 |
D2 |
D3 |
G |
H1 |
H2 |
H3 |
I |
K |
МЭП-СП1 |
234 |
60 |
133 |
35 |
50 |
60 |
100 |
66 |
57 |
59 |
101 |
175 |
МЭП-СП2, CП2Т |
263 |
78 |
147 |
45 |
60 |
67 |
120 |
73 |
62 |
64 |
120 |
180 |
МЭП-С3 |
330 |
88 |
190 |
65 |
80 |
80 |
140 |
96 |
72 |
74 |
147 |
— |
Типоразмер |
P* |
CH |
a |
i |
e |
j |
r |
m |
n |
f |
z |
МЭП-СП1 |
265 |
30 |
47 |
М6 |
76 |
M16x1.5 |
30 |
126 |
115 |
— |
— |
МЭП-СП2 |
300 |
41 |
70 |
М10 |
90 |
M20x1.5 |
35 |
126 |
115 |
— |
— |
МЭП-СП2T |
300 |
41 |
70 |
М10 |
90 |
M20x1.5 |
35 |
126 |
115 |
125 |
31 |
МЭП-СП3T |
380 |
60 |
— |
— |
90 |
M27x2 |
50 |
126 |
115 |
150 |
44 |
Технические характеристики механизмов МЭП-СП
Тип питающей сети |
Постоянного тока |
Номинальное напряжение питания |
24 В |
Степень защиты механизма по ГОСТ 14254 |
IP 54 (IP64 по спец. заказу) |
Температура окружающей среды |
–25..+40°С (–45.. .+40°С по спец заказу) |
Климатическое исполнение по ГОСТ 15150 |
ТУ3 (У2 по спец заказу) |
Относительная влажность |
98% при 25°С |
Уровень шума |
не более 80 dBA |
Обозначение |
Номинальное усилие, кН |
Номинальная скорость штока, мм/с |
Ход штока*, мм |
Электродвигатель |
ПВ, % при 25°С |
Масса**, кг |
Мощность, кВт |
Номин. ток, А |
МЭП-СП1 |
3 |
25 |
200; 300; 400; 500; 600 |
0,25 |
10 |
40 |
17 |
40 |
0,54 |
20 |
40 |
17 |
60 |
0,54 |
27 |
30 |
20 |
МЭП-СП2 |
5 |
18 |
200; 300; 400; 500; 600; 700; 800 |
0,25 |
19 |
40 |
21 |
47 |
0,54 |
39 |
20 |
25 |
62 |
0,75 |
44 |
15 |
25 |
МЭП-СП2 |
10 |
9 |
200; 300; 400; 500; 600 |
0,25 |
21 |
40 |
21 |
25 |
0,54 |
43 |
20 |
22 |
МЭП-СП2Т |
15 |
6 |
200; 300; 400; 500; 600; 700 |
0,25 |
15 |
40 |
22 |
13 |
0,54 |
31 |
20 |
26 |
МЭП-СПЗТ |
15 |
5 |
200; 300; 400; 500; 600...1200 |
0,25 |
18 |
40 |
53 |
13 |
0,54 |
37 |
30 |
57 |
