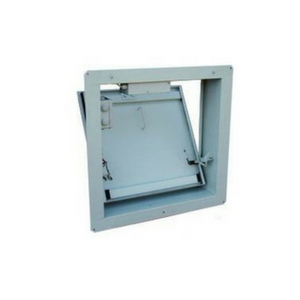

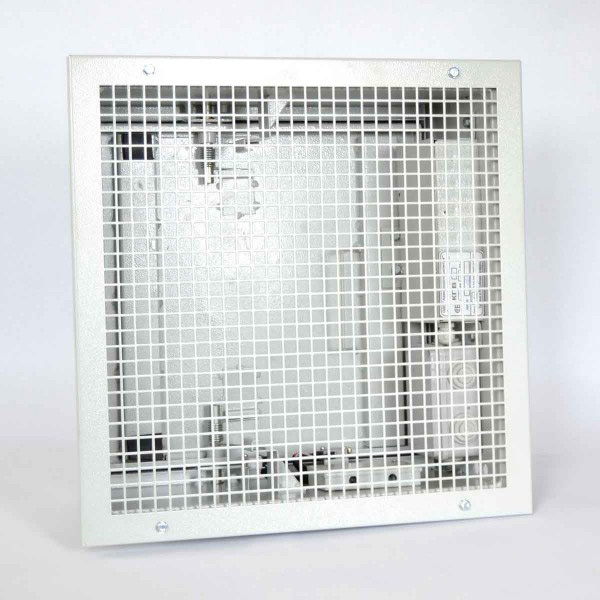

Клапаны дымоудаления "КПВ-1", "КПВ-2"

Клапаны дымовые КПВ-1, КПВ-2 предназначены для работы в составе систем противодымной защиты зданий и сооружений при удалении дыма из коридоров, холлов и помещений согласно СНБ 4.02.01-03. Клапаны устанавливаются в проемах шахт дымоудаления, воздуховодах дымоудаления и приточной вентиляции.

Клапаны не подлежат установке в помещениях категории А и Б по взрывопожарной опасности согласно НПБ 5, и в местах отсоса взрывопожаро-опасных и агрессивных сред.

Основные технические характеристики:

  • Напряжение управления:
    • для клапанов на 24 В – (21 – 28) В;
    • для клапанов на 220 В – (165- 265) В, (50 ± 0,1) Гц;
  • угол поворота заслонки - (90 ± 5) градусов;
  • потребляемая мощность управления клапана в режиме открывания:
    • для привода на 24 В – 0,5А;
    • для привода на 220 В – 0,1А;

Примечание: для секций из двух клапанов КПВ-1 значение токов потребления должно быть удвоено.

  • клапаны имеют концевые выключатели положения заслонки: «закрыта», «открыта». Ток, через контакты выключателей не более 0,1 А, при напряжении не более 170 В постоянного тока.
  • инерционность срабатывания клапана от момента подачи управляющего напряжения до полного открывания не более 2 с;
  • интервал между повторными включениями клапана не менее 2 минут при напряжении управления 24 В, и не менее 10 с при напряжении управления 220 В;
  • автоматически установленная длительность воздействия напряжения управления – (2,5 ± 0,5) с;
  • диапазон рабочих температур от минус 10 до +55°С;
  • срок службы клапанов не менее 10 лет;
  • по устойчивости к электромагнитным помехам клапан соответствует классу жесткости 2 по ГОСТ 30379.
