Клапан PVM E90 с электроприводом

Противопожарный (огнезадерживающий клапан) PVM E90 с электроприводом представляет собой пожарные запорное устройства воздухотехнического оборудования, предотвращающее распространение пожара и продуктов сгорания из одного пожарного отсека на другой в местах их установки.

Наряду с основным пожаротехническим предназначением их используют и в воздухотехнике для подачи и отвода воздуха с подключенным воздуховодом, или для отдельной установки.

Подключаемый воздуховод должен быть изготовлен из негорючих материалов. Один противопожарный клапан PVM E90 заменяет два элемента: в нормальное время противопожарный клапан PVM E90 служит распределителем воздуха (вентиляционной решеткой), а в случае пожара ­ работает, как огнезадерживающий клапан.

Относительно величины клапаны предназначаются для объемного расхода воздуха от 20 и до 350 м3.

Важно знать, что клапан противопожарный PVM E90 сертифицирован в МЧС Республики Беларусь.

При покупке клапанов противопожарных PVM, Вы получаете:

  • Декларацию МЧС Республики Беларусь;
  • Техническое свидетельство МЧС Республики Беларусь.

Клапан пожарный  PVM E90-160 заменяет два элемента: и клапан огнезадерживающий, и решетку вентиляционную.

Макс Аэро-Техно единственный и эксклюзивный продавец на территории Республики Беларусь и СНГ клапанов противопожарных типа PVM, поэтому опачайтесь подделок!

Область применения и принцип действия клапана

Благодаря применению в конструкции клапана безасбестового материала - промат, клапаны идеально подходят для применения:

  • больницах,
  • школах,
  • детских садах
  • других местах массового пребывания людей.

Клапаны устанавливаются в стенах, перекрытиях или воздуховодах. В случае повышения температуры воздуха, проходящего через клапан, до 73 °С ± 1,5 °С плавкий предохранитель плавится, в результате чего срабатывает запорное устройство. Запорная пружина втягивает тарелку клапана в седло клапана, в этом положении «ЗАКРЫТО» клапан механически фиксируется тарельчатой пружиной­упором, предотвращая открытие в случае обратного удара давления или под действием пожара.

Бесступенчатое регулирование объема проходящего через клапан воздуха происходит путем вращения тарелки извлеченного из втулки клапана и ослабления контргайки. Установленное положение „s“ фиксируется контргайкой, и клапан вновь вставляется во втулку.

  • Клапаны во втулках закреплены в фиксирующих штифтах.
  • Клапаны устанавливаются в защищённых от погодных условий средах класса 3К5, без дождя, конденсации, обледенения и ледообразования в соответствии с стандартами EN 60 721­3­3 из.A2 и EN 1127­1.
  • Установка клапанов в газопаровых средах с механическими, пылевыми, волокнистыми и клейкими примесями запрещена.
  • Клапаны поставляются в четырех размерах: 100, 125, 160, 200.

Устройство клапана противопожарного PVM - E90 с тепловым замком (ТЗ)

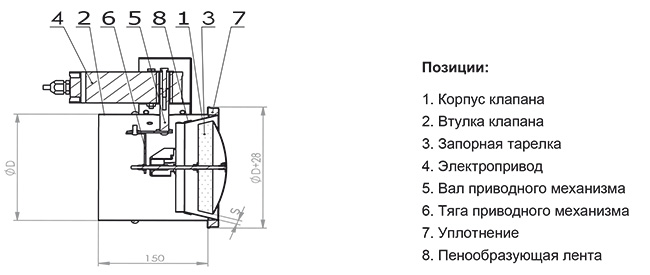

Устройство клапана противопожарного PVM - E90 с электроприводом Belimo (установка электропривода перпендикулярно оси клапана)

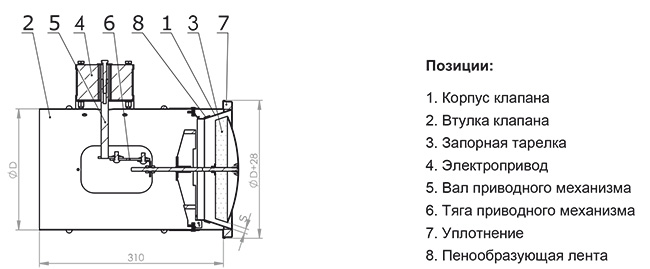

Устройство клапана противопожарного PVM - E90 с электроприводом Belimo (установка электропривода параллельно оси клапана)

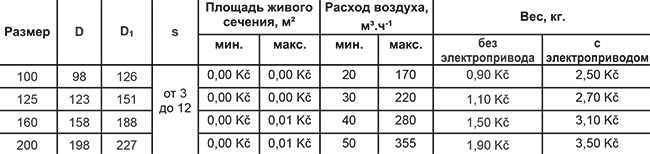

Размеры и вес клапанов противопожарных PVM - E90

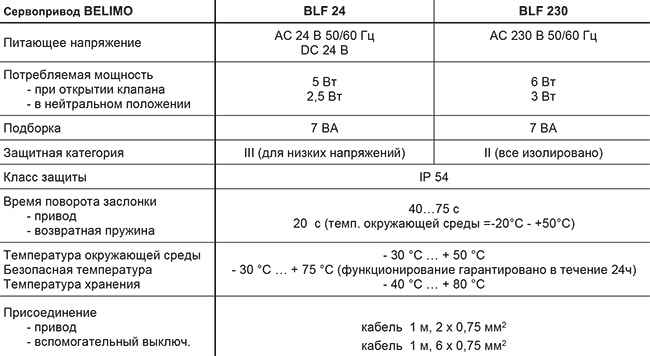

Электропривод BELIMO BLF 24, BLF 230

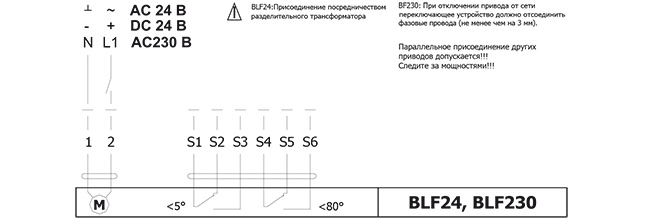

Схема подключения электропривода BELIMO BLF 24, BLF 230

Клапаны  устанавливаются в гипсокартоновые стены толщиной мин. 100 мм, жесткие конструкции стены толщиной мин. 100 мм, или в жесткие конструкции перекрытия толщиной мин.  150  мм.  Зазор  между  диаметром  в  свету  строительного  отверстия  и установленной  втулкой  клапана  заполняют  гипсовым  раствором  или  гипсом.  Для уплотнения  клапана  в  пожарной  перегородке  нельзя  использовать  пенообразующие материалы.

Установка и монтаж

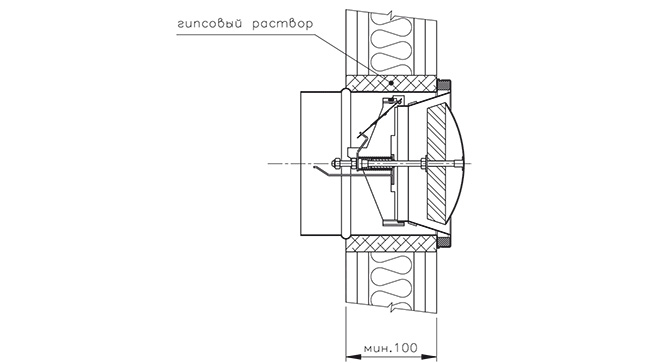

Без присоединения к воздуховоду

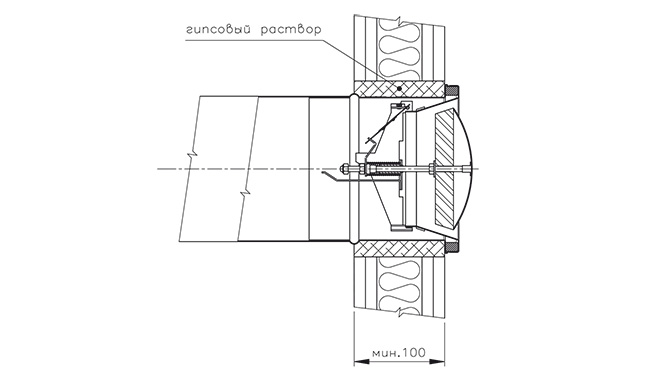

С присоединением к воздуховоду
