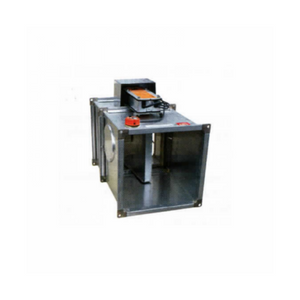

Клапан противопожарный КОМ-1 НО (EI-120)

Противопожарные нормально открытые (огнезадерживающие) клапаны КОМ-1 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.

Противопожарные нормально закрытые (в том числе дымовые) клапаны КОМ-1 используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями. Клапаны КОМ-1 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в этих помещениях устанавливаются клапаны КЛОП-1В во взрывозащищеном исполнении.

КОМ-1 с электромагнитным приводом
КОМ-1 с приводом BELIMO
Предел огнестойкости клапана:


в режиме нормального открытого (огнезадерживающего)клапана:

  при расположении привода со стороны, противоположной тепловому воздействию - EI 120
  в режиме нормального закрытого клапана - EI 120;
  в режиме дымового клапана - E 120.

Клапаны КОМ-1 выпускаются только «канального» типа с двумя фланцами и наружным размещением привода. Корпус клапанов изготавливается из оцинкованной стали. Нормально открытые (НО) клапаны КОМ-1 выпускаются в различных модификациях в зависимости от типа привода:

  • с электромагнитным приводом в комбинации с тепловым замком на 72°С (по специальному заказу на 93 или 141°С);
  • с электромеханическими приводами BELIMO (типа BF или BLF) в комбинации с терморазмыкающим устройством (ТРУ) на 72°С (по специальному заказу на 93 или 141°С).

Клапаны КОМ-1 дымовые и нормально закрытые (НЗ) выпускаются с электромагнитным приводом без теплового замка или реверсивными приводами BELIMO типа BLЕ или BЕ (для клапанов больших размеров). На этих клапанах могут устанавливаться также электромеханические приводы BELIMO с возвратной пружиной типа BF или BLF без ТРУ (применение электромеханических приводов на клапанах противодымной вентиляции в Российской Федерации противоречит СП 7.13130, подробнее см. стр. 13 каталога).

Характеристики приводов и электрические схемы их подключения представлены на стр. 79-84.

Клапаны КОМ-1 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и смотровым люкам.

В воздуховодах большого сечения, пересекающих ограждающие конструкции венткамер с установленными в них вентиляторами большой производительности, рекомендуется устанавливать клапаны КЛОП-3.

Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
