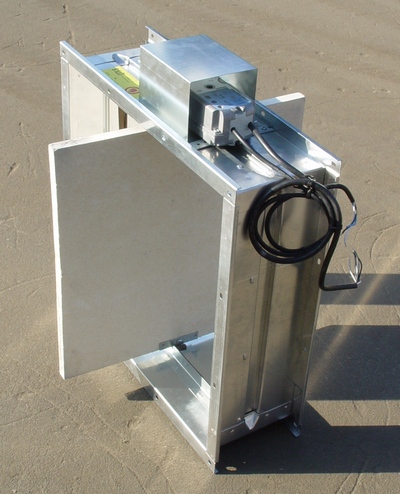

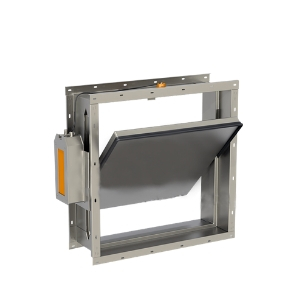

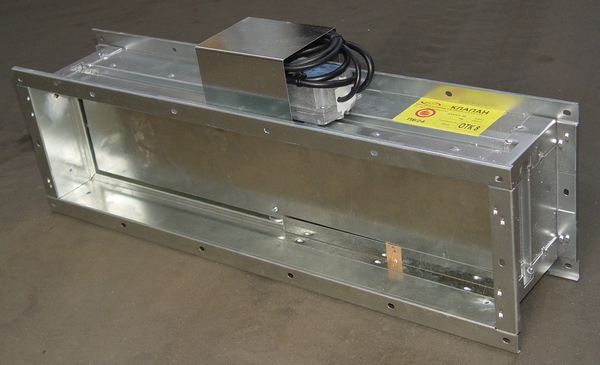

Клапан противопожарный универсальный КПУ-1Н

Назначение

По функциональному назначению клапаны могут применяться в качестве: нормально открытых (НО), нормально закрытых (НЗ), дымовых (Д) согласно требованиям ГОСТ Р 53301-2009, а также в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-Ф. Выпускают клапаны по ТУ 4863-100-40149153-07 Клапаны сертифицированы для использования в системах дымоудаления. Поставка клапанов КПУ-1Н предусматривается с использованием знака пожарной безопасности.

Предел огнестойкости:

  • нормально открытый - EI 90
  • нормально закрытый - EI 90
  • дымовой - E 90

Выпускают клапаны следующих исполнений:

  • общепромышленные (Н);
  • морозостойкие (МС);
  • морозостойкие с утепленным кожухом электропривода (МС-К).

Конструкция

Клапаны изготавливают типа:

  • канальный (2 присоединительных фланца, исполнительный механизм снаружи);
  • прямоугольного сечения (глубина корпуса - 180 мм).

Исполнительный механизм:

  • назначение НО - электромагнит и плавкая вставка; - электропривод со встроенной возвратной пружиной ;
  • назначение НЗ и Д - электропривод типа «открыто/закрыто»; - электромагнит

Корпус - один общий корпус, выполненный из профилированных вертикальных и горизонтальных стенок с реберным усилением, предотвращающим любые возможные перекосы при огневом воздействии;

Лопатка - створчатая поворотного типа. В качестве материала лопатки для назначения НО, НЗ используются огнестойкие плиты. В качестве уплотнения на торцевой поверхности лопатки размещается термовспучивающийся материал. Для клапана назначения Д лопатка имеет полую коробчатую конструкцию, выполненную из стали. Конструктивные особенности размещения лопатки в корпусе клапана предотвращают возможность ламинарного течения потоков воздуха в зоне примыкания лопатки с корпусом, что существенно повышает надежность работы клапана при воздействии высоких температур.Может иметь вылет за габарит корпуса (см. - раздел 2.12).

Эксплуатация

Клапаны могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 3-й категории размещения по ГОСТ 15150-69. Условия эксплуатации: температура окружающей среды: - от минус 30 до +40°С ;условия по перемещаемой среде - в таблице 2.
