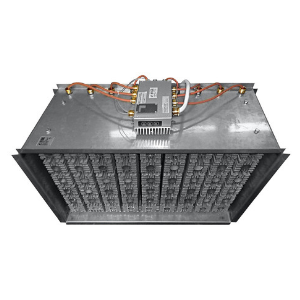

Канальный нагреватель взрывозащищенный 160 Квт ВНУ-160000КМ1.U

Области применения канальных электронагревателей:

  • Вентиляционное оборудование;
  • Системы кондиционирования воздуха;
  • Сушильная техника;
  • Отопление помещений;
  • Системы ОВКВ;
  • Противообледенительные системы;
  • Установки повторного нагрева;
  • Устанавливается в вентиляционном коробе непосредственно за канальным вентилятором.

Взрывобезопасный нагреватель унифицированный ВНУ-КМ1.U имеет маркировку взрывозащиты 1ExdIICT3, что допустимо для эксплуатации данного оборудования во взрывоопасной зоне В1 всех классов. В том случае, если в терморегулятор УВТР-10А.3Ф (маркировка его взрывозащиты 2Exemb[ic]IICT5) устанавливается непосредственно на корпусе нагревательного блока ВНУ-КМ1,то применение данного оборудования в такой компановке возможно во взрывоопасных зонах уровнем ниже, а именно В1-а, В1-г.

Если требуется эксплуатация нагревательного блока ВНУ-КМ1 строго в зоне В1, то для обеспечения терморегулирования оборудования при помощи УВТР-10А.3Ф - необходимо будет вынести сам терморегулятор УВТР-10А.3Ф в зону В1-а, В1-г.

За счёт принудительного съёма тепла с данного оборудования осуществляется обогрев жилых и нежилых помещений, ангаров и различных технических зданий и прочих строений, в которых предусмотрена принудительная вентиляция воздуха.

Материал кожуха - нержавеющая сталь AISI304 (фланец крепления предусмотрен)

Маркировка взрывозащиты 2Exemb[ic]IICT5
Сертификат соответствия ТС RU C-RU.ГБ06.В.00077
Срок действия Сертификата по 11.09.2018г.
Степень защиты IP65
Классы взрывоопасных зон В-1а, В-1г
Категории взрывоопасных смесей IIA, IIB, IIC
Температура окружающей среды -50 +125°С
Номинальное напряжение 220/380V AC
Срок эксплуатации 7 лет
Климатическое исполнение УХЛ 2.1
Потребляемая мощность не более 15 Вт
Ток нагрузки в зависимости от нагрузки
Цепи измерения искробезопасные
Срок работы 10 лет
Масса 5 кг

Ремонтопригодность и обслуживание ВНУ-КМ1.U на объекте, без демонтажа. В случае выхода из строя нагревательного элемента блока нагрева - возможна его самостоятельная замена.

Габаритные размеры ВНУ-КМ1.U (~380 В)

Ширина/высота: 1000мм х 930мм

*Ширина и Высота оборудования могут меняться в зависимости от габаритов стыкуемого канала вентиляции (по техническому заданию заказчика), а также расчётов клиента по потери давления на выходе оборудования.

Нагревательные блоки ВНУ серии КМ1.U комплектуются взрывозащищёнными терморегуляторами УВТР-10А.3Ф

Маркировка взрывозащиты 2Exemb[ic]IICT5
Сертификат соответствия ТС RU C-RU.ГБ06.В.00077
Срок действия Сертификата по 11.09.2018г.
Степень защиты IP65
Классы взрывоопасных зон В-1а, В-1г
Категории взрывоопасных смесей IIA, IIB, IIC
Температура окружающей среды -50 +125°С
Номинальное напряжение 220/380V AC
Срок эксплуатации 7 лет
Климатическое исполнение УХЛ 2.1
Потребляемая мощность не более 15 Вт
Ток нагрузки в зависимости от нагрузки
Цепи измерения искробезопасные
Срок работы 10 лет
Масса 5 кг
