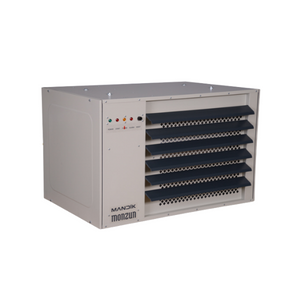

Газовый тепловоздушный агрегат MONZUN-VH/CV

Газовые воздушно-отопительные агрегаты MONZUN VH/CV предназначены для экологического отопления помещений и цехов.

Они разработаны для максимально эффективного и экономического отопления помещений нагретым воздухом.

Категория потребителя - II2H3B/P, исполнение B22, C12, C32. Уровень эмиссии NOx 3 (EN 1020/A1).

Рабочим топливом нагревателей MONZUN является:

  • природный газ – ПГ (G20);
  • пропан-бутан – ПБ (G30/G31);
  • пропан – П (G31).

Стандартное исполнение предназначено для окружающей среды, которая защищена от метеорологических влияний класса 3К3 в соотвествии с EN 60 721-3-3 и диапазоном температур от 0 до + 35ºС, для помещений BNV в соотвествии с EN 1127-1 и среды АА4. Воздух, который проходит через агрегат, и воздух, который предназначен к сгоранию должен быть избавлен от твердых, волокнистых , липких или агрессивных частиц.

Воздушно–отопительные агрегаты запрещается устанавливать в помещениях с опасностью взрыва или местах с высоким содержанием возгораемой пыли, древесныx стружек.

Агрегаты MONZUN поставляются в следующих исполнениях:

  • VH - (с осевым воздушным вентилятором) в серии мощностей от 15 кВт до 81 кВт, расходом воздуха от 1300 м3/ч до 7500 м3/ч и типорядом 130, 180, 250, 300, 350, 400, 450, 520, 600, 700
  • CV - (с центробежным воздушным вентилятором) в серии мощностей от 15 кВт до 93 кВт, расходом воздуха от 1370 м3/ч до 9000 м3/ч и типорядом 130, 180, 250, 300, 350, 400, 450, 520, 600, 700 и 800

Согласно регулированию мощности

  • одноступенчатое VH/CV E (максимальная мощность);
  • двухcтупенчатое VH/CV ED+ (мощность максимальная или минимальная);
  • с модуляцией мощности VH/CV EM+ (плавная от мин. к макс.).

Cогласно нагнетания агрегата

  • стандартное (Monzun VH/CV) – лицевая сторона с регулируемыми жалюзями;
  • фланец для присоединения к воздушному трубопроводу (Monzun CV) с потерей давления воздуха.

Габаритные размеры агрегатов MONZUN-VH/CV

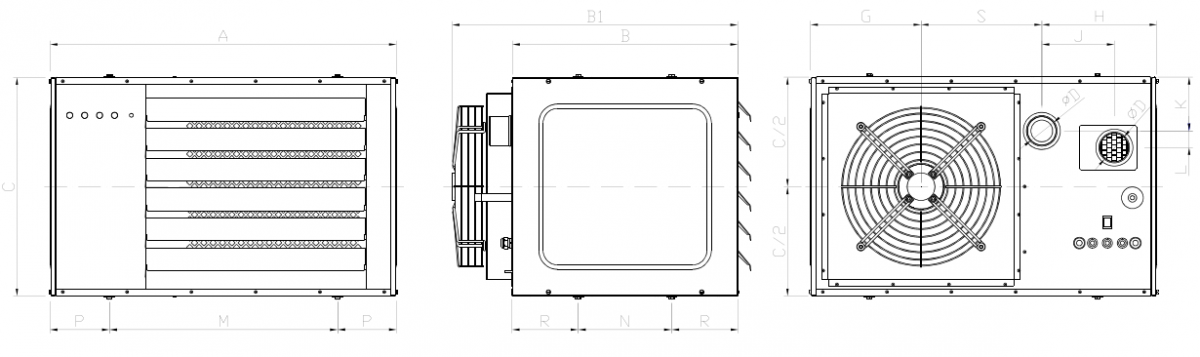

VH 130 - 520

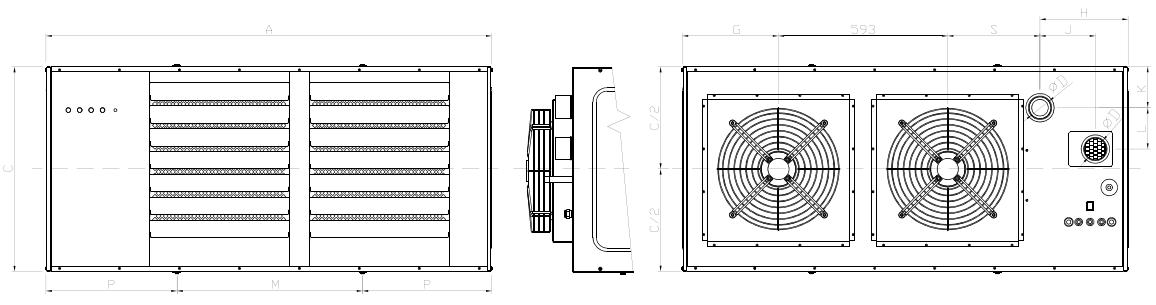

VH 600 - 700

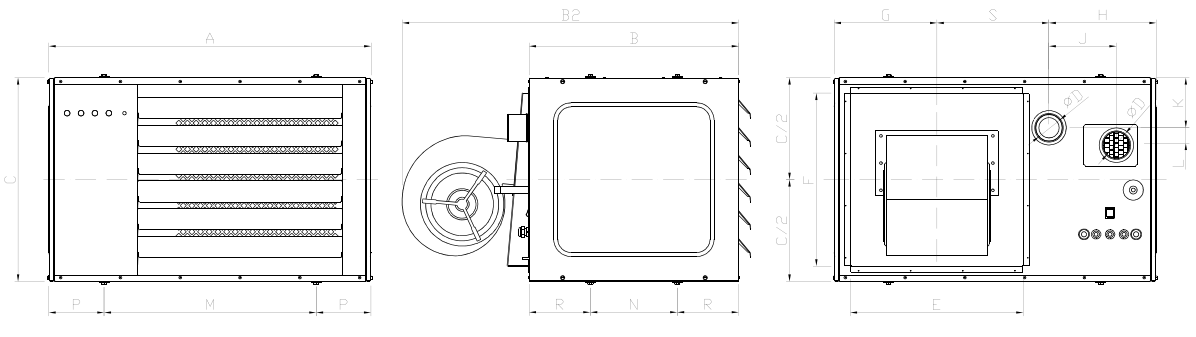

CV 130 - 520

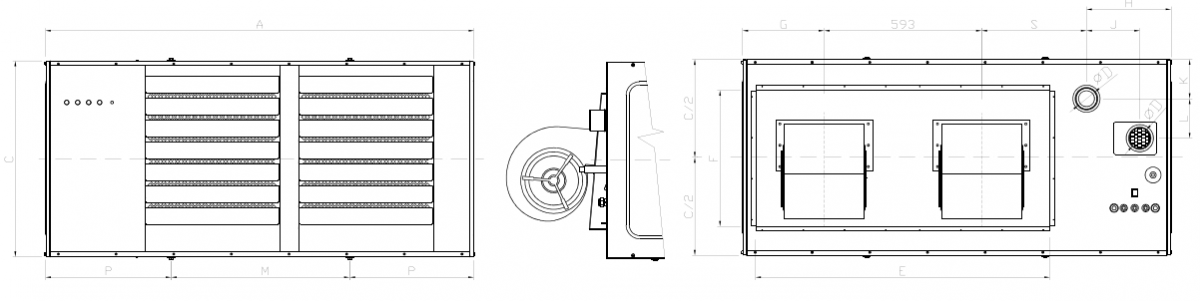

CV 600 - 800

Тип агрегата Размер
A B C E F G M N P R T U V
VH/CV 130/180 925 605 585 498 498 295,5 608 250 158,5 177,5 500 500 295,5
VH/CV 250/350 1005 655 635 558 558 327,5 608 250 168,5 202,5 560 560 327,5
VH/CV 400/450 1170 735 716 558 558 425 765 250 202,5 242,5 710 560 412,5
VH/CV 520 1170 735 716 558 558 425 765 250 202,5 242,5 710 560 412,5
VH/CV 600/700 (800) 1560 735 716 1118 628 313 648 250 456 242,5 1120 630 607,5



Тип агрегата   Размер
 D H J K L S
VH/CV 130/180 80 306 160 144 0 323
100 292 180 144 0 337
VH/CV 250/350 100 304 171 159 58 373
130 292 205 152 65 385
VH/CV 400/450 100 308 175 159 50 437
130 292 205 152 65 454
150 281 180 152 118 464
VH/CV 520 130 292 205 152 65 453
150 281 180 152 118 463
VH/CV 600/700 (800) 130 292 205 152 65 363
150 281 180 152 118 373



Тип агрегата MONZUN VH MONZUN CV
Размер Вес, кг Размер Вес, кг
B1 Нетто Брутто B2 Нетто Брутто
130 815 74 100 980 81 107
180 835 78 104 980 84 110
250 900 92 117 1080 104 129
300 900 93 118 1080 105 130
350 900 93 118 1120 113 138
400 980 130 160 1200 150 180
450 980 130 160 1200 150 180
520 980 130 160 1200 150 180
600 980 182 222 1200 230 270
700 980 182 222 1200 230 270
800 - - - 1270 240 280

Технические характеристики агрегатов MONZUN-VH/CV

Размер агрегата 130 180 250 300 350 400 450 520 600 700 800*
Ном.потреб.мощность [кВт] 16,3 23,9 32,2 38,6 44,1 50,4 56,7 66,2 75,7 88,3 100,9
Номин. мощность [кВт] 15,0 22,0 28,4 34,4 40,6 46,4 52,2 60,9 69,6 81,2 92,8
Потребляемая мощность минимальная
G20 ПГ [кВт] 7,5 12,3 15,0 15,4 20,3 22,2 25,5 31,1 33,5 43,1 49,1
G31 П [кВт] 9,4 16,4 23,9 23,3 24,3 26,6 31,3 35,7 41,5 48,3 49,1
G30/31 ПБ [кВт] 9,4 16,4 23,9 23,3 24,3 26,6 31,3 35,7 41,5 48,3 49,1
Мощность минимальная
G20 ПГ [кВт] 6,5 10,4 12,0 12,2 15,8 19,3 21,3 26,2 28,1 35,6 40,8
G31 П [кВт] 8,1 13,9 19,1 18,5 18,9 23,1 26,1 30,1 34,8 39,9 40,8
G30/31 ПБ [кВт] 8,1 13,9 19,1 18,5 18,9 23,1 26,1 30,1 34,8 39,9 40,8
Рабочее давление
G20 ПГ [кПа] 1,7 5,0
G31 П [кПа] 3,0 4,8
G30/31 ПБ [кПа] 3,0 4,8
Расход газа при номинальной мощности
G20 – ПГ [м3/ч] 1,72 2,53 3,41 4,08 4,67 5,34 6,00 7,00 8,00 9,34 10,67
G31 П [кг/ч] 1,27 1,86 2,50 3,00 3,43 3,92 4,41 5,14 5,88 6,86 7,84
G30/31 ПБ [кг/ч] 1,27 1,86 2,50 3,00 3,43 3,92 4,41 5,14 5,88 6,86 7,84
Расход газа при минимальной мощности
G20 – ПГ [м3/ч] 0,84 1,30 1,59 1,62 2,22 2,35 2,70 3,29 3,55 4,56 5,19
G31 П [кг/ч] 0,73 1,28 1,86 1,81 1,88 2,06 2,42 2,76 3,21 3,74 3,79
G30/31 ПБ [кг/ч] 0,73 1,28 1,86 1,81 1,88 2,06 2,42 2,76 3,21 3,74 3,79
Диаметр форсунки / Количество форсунок
G20 – ПГ [мм / ] 3,60/1 3,10/2 3,60/2 3,80/2 4,20/2 4,40/2 4,70/2 5,20/2 4,70/3 5,20/3 5,40/3
G31 – П [мм / ] 2,40/1 1,90/2 2,40/2 2,40/2 2,60/2 2,70/2 2,90/2 3,10/2 2,70/3 2,90/3 3,10/3
G30/31 – ПБ [мм / ] 2,40/1 1,90/2 2,40/2 2,40/2 2,60/2 2,70/2 2,90/2 3,10/2 2,70/3 2,90/3 3,10/3
Давление на форсунку при номинальной мощности
G20 ПГ [кПа] 1,00 0,95 1,00 1,05 0,90 1,06 0,94 0,90 0,85 0,80 0,90
G31 – П [кПа] 2,50 2,85 2,50 2,85 2,85 2,50 2,50 2,50 2,50 2,50 2,50
G30/31 – ПБ [кПа] 2,50 2,85 2,50 2,85 2,85 2,50 2,50 2,50 2,50 2,50 2,50
Давление на форсунку при минимальной мощности
G20 ПГ [кПа] 0,23 0,22 0,23 0,19 0,21 0,21 0,22 0,21 0,21 0,21 0,23
G31 – П [кПа] 0,96 1,45 1,35 1,00 0,83 0,77 0,85 0,77 0,88 0,90 0,70
G30/31 – ПБ [кПа] 0,96 1,45 1,35 1,00 0,83 0,77 0,85 0,77 0,88 0,90 0,70
Присоединение газа G1/2´´ G3/4´´

* воздухонагреватели Monzun VH поставляются только до размера 700
