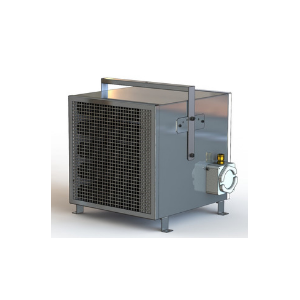

Калорифер взрывозащищенный ВНУ-8000КМ1
Взрывозащищенные электрические калориферы (воздухонагреватели) предназначены для суровых промышленных условий, особенно в опасных местах, где всегда есть возможность взрыва или пожара из-за наличия горючих газов, паров, порошков металлов или пыли.
Области применения канальных электронагревателей обширны:
- вентиляционное оборудование
- системы кондиционирования воздуха
- сушильная техника
- отопление помещений
- системы ОВКВ
- противообледенительные системы
- установки повторного нагрева
Отрасли использования промышленных взрывозащищенных тепловых пушек повышенной безопасности:
- Добывающая промышленность
- Обрабатывающая промышленность
- Переработка нефти и природного газа
- Энергетика
- Аэрокосмические лаборатории
- Строительная индустрияСудостроение
- Машиностроение
- Химическая промышленность
- Промышленные производства
Мощность калорифера от 500 Вт до 36 кВт.
ВНИМАНИЕ! При заказе данного оборудование просьба пояснять требования к напряжению ~380В (с "нулём" или "без нуля").
Вы имеете возможность самостоятельно задать "температурный коридор" работы калорифера. Датчик (стандартно ― 1 ед., но может быть по Вашей заявке и 2 ед.), отслеживающий Температуру в прогреваемом объёме, может быть вынесен от терморегулятора УВТР-10А.3Ф на расстояние до 5 метров (по согласованию ― больше). Ручная настройка терморегулятора УВТР-10А.3Ф проста и имеет гистерезис до 1°С !
При превышении (зафиксированном чувствительным элементом) рабочего температурного диапазона, греющая часть калорифера ВНУ-*****КМ1 автоматически будет отключена (двигатель при этом будет функционировать в штатном режиме).
Оборудование успешно прошло испытания и сертификацию на взрывозащиту.
Основные характеристики оборудования
Наименование оборудования |
Характеристики оборудования |
ВНУ-8000КМ1 (~380 В) В комплекте - с греющим блоком ВНУ (2ExmbIICT4 X) -с асинхронным двигателем (1ExdIIBT4); - с терморегулятором УВТР-10А.4(РТ) (2Exmb[ic]IICT3 X) Провод питания в комплект поставки не входит |
Мощность 8000 Вт Степень защиты IP54 Классы взрывоопасных зонВ-1а, В-1г Категории взрывоопасных смесей IIA, IIB, IIC Температура окружающей среды-60 +50 °C Срок эксплуатации 7 лет Климатическое исполнение УХЛ 2.1 Гарантийный срок эксплуатации - 24 мес. со дня реализации Коррозионно-стойкое антистатическое покрытие |
Габариты, мощность, производительность и масса оборудования
Наименование продукции | Мощность, Вт | Габариты, мм г/ш/в | Масса, кг | Расположение датчика Т воздуха | Взрывозащита |
ВНУ-8000КМ1 | 8000 | 505/465/460 | 60 | на регуляторе | 2Exmb[ic]IICT3 (Т6) X |
Преимущества и технические характеристики данного оборудования ВНУ-*****КМ1
- В качестве нагревательных элементов не используются ТЭНы!
- Оборудование соответствует СВОДУ ПРАВИЛ СП 7.13130.2009 ("Отопление, вентиляция и кондиционирование. Противопожарные требования").А так же СП 7.13130.2013 ("Отопление, вентиляция и кондиционирование. Противопожарные требования"). Введенных в действие с 25 февраля 2013г.
- Температура на поверхности калорифера ВНУ-*****КМ1 не превышает 110°С;
- Устойчивость заявленных технических показателей ВНУ-*****КМ1
- Оборудование функционирует без скачков при запуске;
- Отличается стабильной работой в течение всего рабочего цикла;
- Корпус нагревателей ВНУ, входящих в состав калорифера, создан из коррозионно-стойкого алюминиевого сплава;
- Увеличенная площадь теплопередачи нагревателей ВНУ, входящих в состав калорифера, обеспечивается за счёт использования алюминиевого профиля;
- В оборудование ВНУ-*****КМ1 встроена многоуровневая система защиты от перегрева;
- Полная герметичность нагревателей ВНУ, входящих в состав калорифера, достигается за счёт заводской заливки компаундом. Гарантированное сопротивление его изоляции будет неизменным во времени (особенно актуально при продолжительном хранении оборудования) и не менее 20 МОм;
- Двигатели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным (УХЛ) климатом; Степень их защиты ― IP 54 по ГОСТ17494-87.

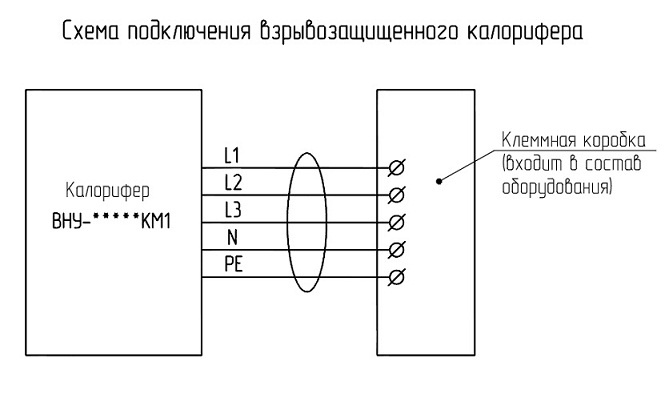

Схема подключения взрывозащищенного калорифера

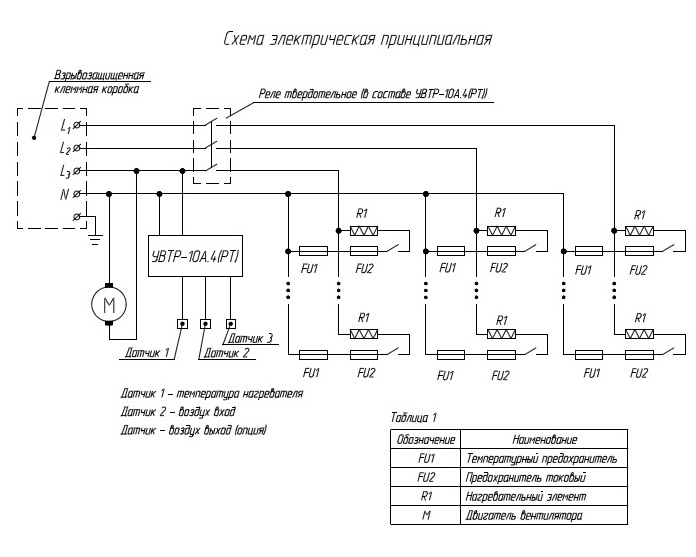

Схема электрическая принципиальная

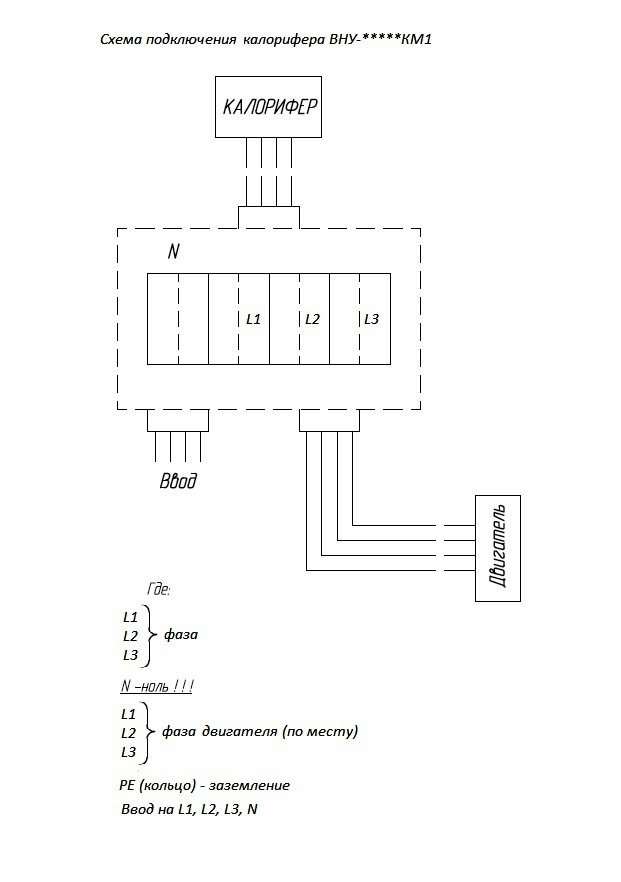

Схема подключения калорифера

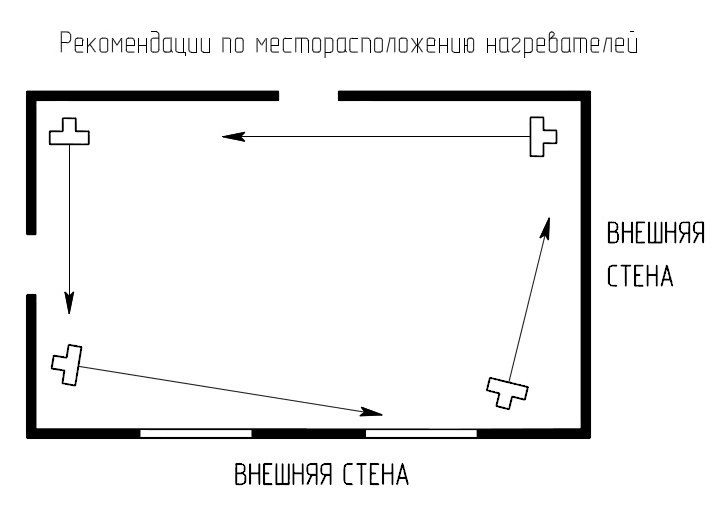

Рекомендации по местоположению нагревателей
Для обеспечения нормальной работы ВНУ-КМ1 требуется наличие свободного пространства не менее 0,5 метра до калорифера и не менее 2,0-5,0 метров после него (в зависимости от мощности взрывозащищённого калорифера)
