Стаканы монтажные стандартные СТАМ 200 (210)

Назначение

Стаканы монтажные стандартные тепло-шумоизолированные предназначены для применения в проекте строительных конструкций на любом типе кровли, стаканы монтажные СТАМ 200 на горизонтальной и СТАМ 210 на наклонной поверхности совместно с вытяжными и приточными крышными вентиляторными установками КРОС, КРОВ, УКРОС, УКРОВ. Стакан не предназначен для применения в ДУ системах.

Исполнение:

  • общепромышленные (Н)
  • коррозионностойкие (К1)

Конструкция

Конструкция стакана монтажного СТАМ 200 (СТАМ 210) представляет собой коробчатую конструкцию с сендвич панелями несущего типа толщиной 50мм. Внутренний слой выполнен из шумопоглощающего материала, закрытого перфорированным металлическим листом. Стакан имеет верхнюю (для установки вентиляторных установок) и нижнюю (для установки и крепления в кровле) опорную плиту. СТАМ200 предназначены только для использования на кровле без уклона. Выпускают в двух модификациях:

1) стандартная опорная плита - все типоразмеры;

2) увеличенная опорная плита (для ранее выпущенных проектов со СТАМ-2009) -для типоразмеров •35 …•109.

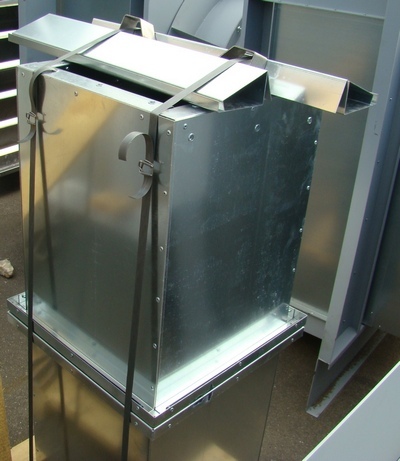

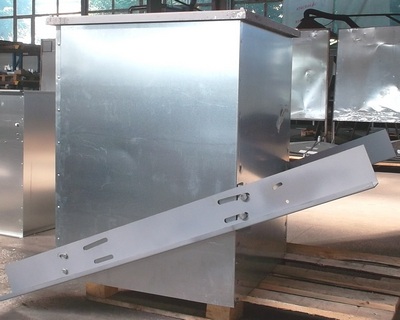

Высота СТАМ 200 – 600мм, рассчитана на толщину снегового покрова не более 500мм, с учетом толщины кровельного пирога. СТАМ 210 предназначены только для крепления на кровле с уклоном и поставляются регулируемыми при монтаже боковыми опорами. Угол наклона устанавливается при монтаже на кровлю, максимальный уклон – 1:2. Высота СТАМ 210 – 750-1150мм., рассчитана на толщину снегового покрова более 500мм, с учетом изменяемого угла монтажа в кровлю. Присоединительные размеры СТАМ 200 (210) унифицированы с КРОС (КРОВ). К фланцам нижней опорной плиты СТАМ 200 (210) снизу можно присоединять клапаны типа "Гермик-П", "Регуляр", "Тюльпан".
