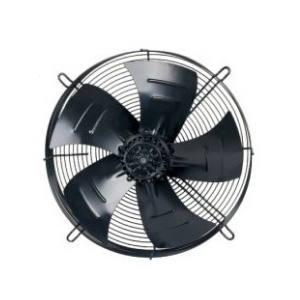

Осевой вентилятор YWF-4D

Осевой вентилятор YWF-4D выпускается в 8 модификациях.

Вентиляторы YWF-4D обеспечивают отвод тепла, обдув, а также создание микроклимата.

Область применения вентиляторов YWF-4D

  • отвод тепла в холодильном оборудовании (чиллеры, фанкойлы, конденсаторы);
  • обдув для теплового оборудования (калориферы, тепловые пушки, воздушные завесы), а также сварочного;
  • создание микроклимата для климатического, вентиляционного и сельскохозяйственного оборудования.

Вентилятор оборудован

  • внешний ротор высокой производительности с крыльчаткой;
  • материал крыльчатки - металл с черным покрытием;
  • серповидные лопасти - динамически сбалансированные в двух плоскостях для шумоподавления.

Преимущества вентиляторов YWF-4D

  • экономия энергии;
  • компактная структура двигателя;
  • легкая установка;
  • высокая эффективность;
  • два типа моторов: однофазные конденсаторные и трехфазные асинхронные;
  • классы изоляции В / F;
  • стандартная длина электрического провода на вентилятор - 1,5 м;
  • работа при температуре окружающей среды от -30°С до 60°С;
  • средний срок службы - более 30000 часов.

Варианты исполнения корпуса для YWF-4D

  • с защитной решеткой (Z);
  • с защитной решеткой и монтажной панелью (ZF);
  • в обечайке (ZT).
  • Только общепромышленное исполнение!

Рабочее напряжение: однофазные 1 ~ 230В, трехфазные 1 ~ 400В.

Направление потока воздуха

  • Z – от рабочего колеса на решетку;
  • ZT - от рабочего колеса на решетку;
  • ZF – от решетки на рабочее колесо.

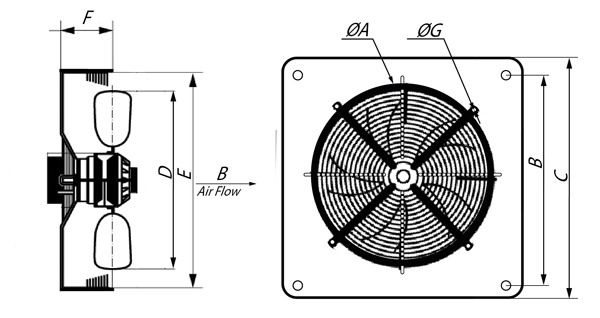

Габаритно-присоединительные размеры вентиляторов YWF

Осевой вентилятор YWF - 1

Модель D A B C
YWF-4D-250 with tube (ZT) 285 306 257 180
YWF-4D-300 with tube (ZT) 356 382 317 180
YWF-4D-350 with tube (ZT) 395 417 359 185
YWF-4D-400 with tube (ZT) 438 470 400 193
YWF-4D-450 with tube (ZT) 487 515 460 190
YWF-4D-500 with tube (ZT) 541 570 514 250
YWF-4D-550 with tube (ZT) 605 638 565 250
YWF-4D-630 with tube (ZT) 674 710 644 250

Технические характеристики вентилятора YWF-4D

Модель Напряжение/ частота, В/50Гц Число фаз Потребляемая мощность, кВт Ток, А Частота вращения, об/мин Масса, кг Уровень звукового давления, дБа Расход воздуха, м3
YWF-4D-250 with tube (ZT) 380 3 0,06 0,13 1350 2,7 50 1000
YWF-4D-300 with tube (ZT) 380 3 0,095 0,26 1400 4 55 1950
YWF-4D-350 with tube (ZT) 380 3 0,145 0,37 1390 4,7 63 3110
YWF-4D-400 with tube (ZT) 380 3 0,19 0,48 1380 6,1 67 3700
YWF-4D-450 with tube (ZT) 380 3 0,25 0,58 1400 6,9 68 4820
YWF-4D-500 with tube (ZT) 380 3 0,45 0,93 1320 9,5 72 7000
YWF-4D-550 with tube (ZT) 380 3 0,65 1,2 1300 10,5 74 8500
YWF-4D-630 with tube (ZT) 380 3 0,86 1,95 1365 15,0 81 13000

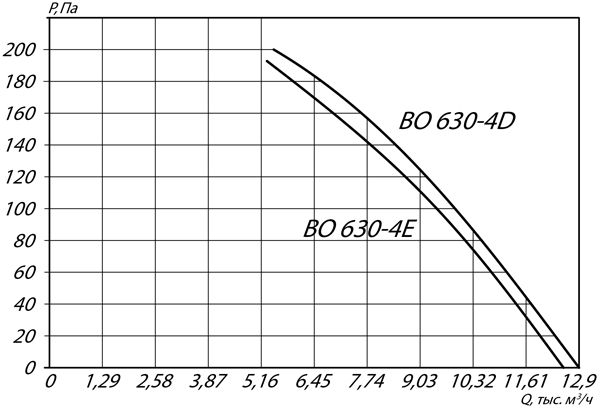

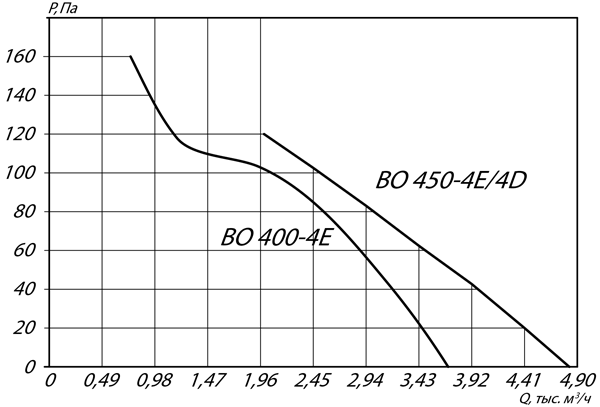

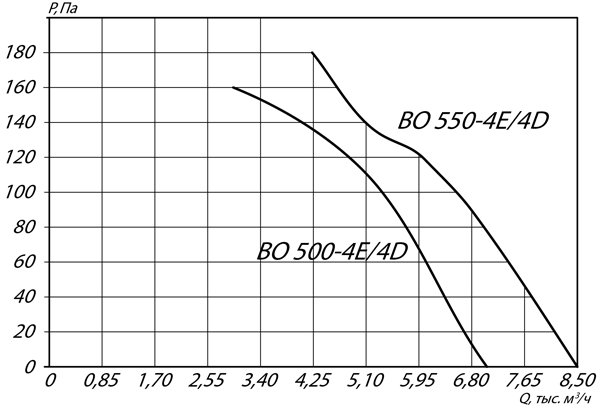

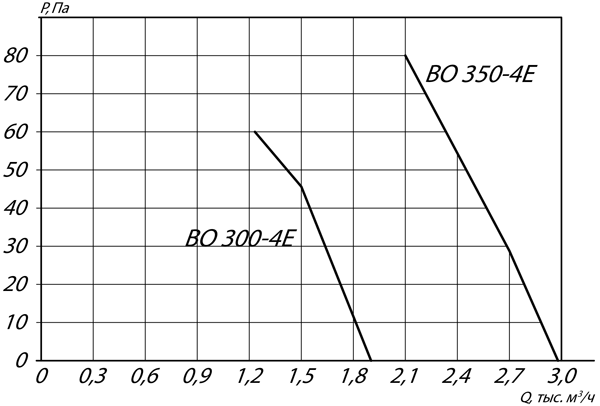

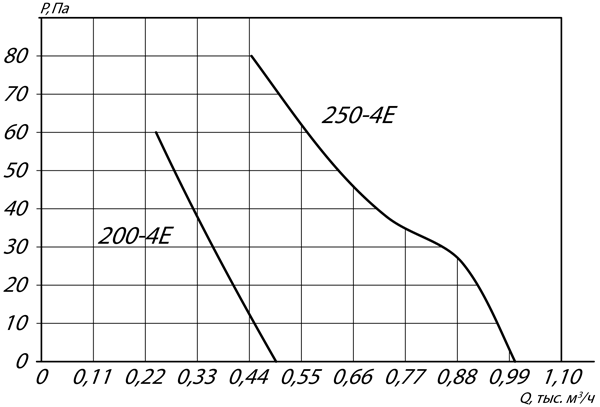

Аэродинамические характеристики YWF-4D

Аэродинамические характеристики - YWF Аэродинамические характеристики - YWF

Аэродинамические характеристики - YWF Аэродинамические характеристики - YWF

Аэродинамические характеристики - YWF
