Фанкойл FCZI

Инверторные фанкойлы универсальной установки

  • Энергоэффективность до 50% выше в сравнении с традиционными 3-скоростными фанкойлами
  • Расширенный функционал управления, позволяющий настраивать фанкойл с помощью смартфона
  • Версия DUALJET для повышенного комфорта круглый год

Описание

Используя богатый опыт производства фанкойлов, Aermec представляет новую серию FCZI: элегантный дизайн сочетается с низким уровнем шума и значительной экономией энергии. Инверторный двигатель позволяет точно адаптироваться к реальным требованиям помещения и избежать резких температурных перепадов. Расход воздуха можно плавно регулировать с помощью сигнала 1-10 В, который поступает от панели управления Aermec или от независимых систем регулирования. Это снижает шум и позволяет оперативно реагировать на температурные отклонения внутри помещения. Высокая эффективность даже при низкой скорости позволяет снизить энергопотребление (более чем на 50% меньше в сравнении с 3-скоростными фанкойлами). При этом обеспечиваются беспрецедентно тихие параметры работы. Данная серия доступна в 2-/4-трубном исполнении, позволяет использовать разные теплоносители, включая теплоносители с низкой температурой. Благодаря разнообразным версиям исполнения и опциональному оснащению даёт возможность найти оптимальное решение

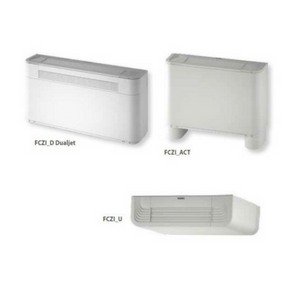

Версии без встроенной панели управления

Вертикальная или горизонтальная установка:
FCZI_U
Вертикальная установка:
FCZI_AS

С встроенной панелью управления

Вертикальная установка:
FCZI_DT
FCZI_D
FCZI_ACT

  • Корпус (цвет RAL9003), решетка/ножки (цвет RAL 7047)
  • Бесщеточный двигатель с плавным регулированием скорости 0-100% для обеспечения наилучшей производительности при очень низком уровне шума
  • Центробежный вентилятор обеспечит плавное регулирование потока воздуха, высокий комфорт и экономию электроэнергии
  • Металлический корпус с защитным антикоррозийным покрытием
  • Регулируемая воздухораспределительная решетка (версия U)
  • Функция автоматического выключения при закрытии воздухораспределительной решетки (версия U)
  • Низкая давления на теплообменнике
  • Простая установка и обслуживание
  • Воздушный фильтр G2 для всех версий
  • Съемные кожухи вентилятора для легкой и эффективной очистки
  • Сторона подключения к теплообменнику может быть изменена во время монтажа (актуально только для фанкойлов с одним теплообменником, дополнительный теплообменник развернуть нельзя)
  • Приложение ThermApp (совместимо с панелью управления T-TOUCH) работает при прикладывании смартфона к панели управления фанкойла. Приложение позволяет регулировать режим работы и программировать расписание, активировать спящий режим и список аварийных сигналов и т. д. ThermApp доступен для операционных систем Android

Доступные конфигурации

С фиксированной решеткой (вертикальная и отдельно стоящая) – A

  • FCZI_A
    С переключателем
  • FCZI_AS
    Без встроенной панели управления
    - Совместим с системой VMF
  • FCZI_ACT
    - С электронной панелью управления (для 2-трубной системы)
  • Только вертикальная установка
    - для 2/4 трубных систем

С двойным потоком (Dualjet) – D

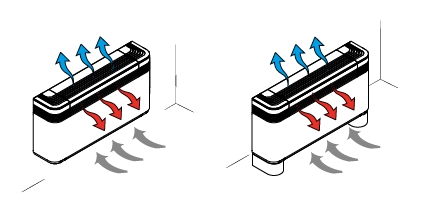

Dualjet, оригинальное решение Aermec, значительно повышает уровень комфорта, распределяя направление потоков воздуха в зависимости от времени года (зима/лето). Зимой теплый воздух направлен на к полу; летом прохладный воздух направлен к потолоку.

  • FCZI_D с встроенной панелью управления
  • FCZI_DT с встроенной панелью управления T-TOUCH

Фанкойлы FCZI_D совместимы с системой VMF, для соответствующего расчета свяжитесь с головным офисом
- Вы можете изменить направление подачи воздуха: фронтально или вверх при помощи воздухораспределительной решетки.

Только вертикальная установка
- для двухтрубной системы (4-трубная система с VCF_X4, система VMF или FCZI_DT)

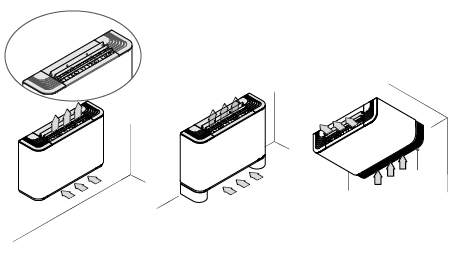

С регулируемой / фиксированной решеткой (Универсальная версия) - U
С регулируемой воздухораспределительной решеткой – U

  • FCZI_U
    - Без встроенной панели управления
    - Совместим с системой VMF
    - Регулируемая решетка
    Одиночная для типоразмера 2-3
    Три независимых для типоразмеров 4-5-6-7-8
  • При полностью закрытом клапане устройство выключено
  • Вертикальная или горизонтальная установка - для 2/4 трубных систем

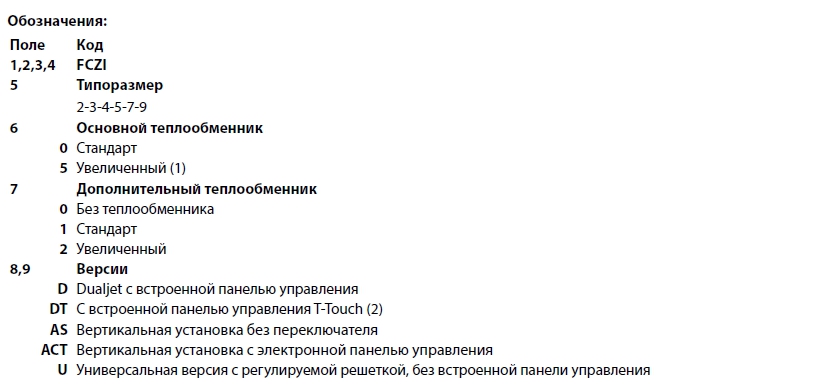

Выбор версии

Оперируя различными вариантами можно подобрать такую модель, которая полностью отвечает требованиям заказчика

(1) Увеличенный теплообменник (5) не позволяет устанавливать дополнительный теплообменник (1,2)
(2) Доступно с июля 2016 года

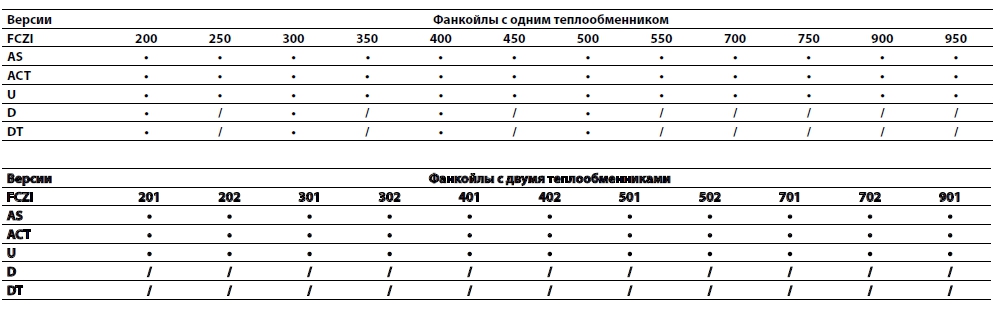

Доступные версии и типоразмеры

Дополнительное оборудование

T-TOUCH-I: Сенсорная панель управления, устанавливается на корпусе фанкойла. Позволяет дистанционно управлять фанкойлом с помощью смартфона (Android) через приложение ThermApp

Представлен широкий выбор панелей управления как настенной, так и корпусной установки. Возможно выбрать любую панель как самую простую, так и с расширенным функционалом, в зависимости от комплектации фанкойла. (См. соответствующую инструкцию).

Датчики и комплектующие для панели управления

  • WMT21: Настенная электронная панель управления с ЖК-дисплеем.
  • SWAI: Датчик температуры воды для панелей управления WMT21. Длина кабеля L = 2 м.
  • PTI2Z: Панель управления, монтируется на корпусе фанкойла.

Система VMF

  • VMF-E2Z: Панель управления для установки на корпусе фанкойла, с двумя переключателями: один для управления температурой и другой для управления скоростью.
  • VMF-E4: Панель управления локальной группой фанкойлов, с электронным термостатом и ЖК-монитором. Монтируется на стене
  • VMF-E5: настенная панель, позволяющая управлять несколькими локальными группами фанкойлов с помощью сенсорной клавиатуры.
  • VMF-E18: Внутренний термостат для последовательной связи инверторных фанкойлов. Необходим для организации локальной группы фанкойлов.
  • VMF-SW: Датчик воды используется вместо встроенного датчика температуры термостата VMFE1 и устанавливается перед клапаном
  • VMF-SW1: Дополнительный датчик температуры воды 4-трубной системы совместно с термостатом Е18 позволяет измерять температуру воды во втором теплообменнике

Водяной нагреватель

  • ВV: Однорядный водяной теплообменник. Не может быть использован в фанкойлах с 4-рядным теплообменником или с фильтром PASMACLUSTER.

Комплект клапанов

  • VCZ_X4: Комплекты клапанов для фанкойлов с одним теплообменником, подключаемым к 4-трубной системес разделенными контурами «Охлаждение» и «Нагрев». Комплект состоит из двух 3-ходовых клапанов с 4-трубным соединением в комплекте электрическими приводами, термоизоляцией для клапанов и соединительной арматуры. Комплект клапанов VCF1X4L имеет подключение только с левой стороны
  • VCZ или VCF: Комплект, состоящий из термоизолированных 3-ходового клапана и соединительных медных трубок. Предназначен для стандартных и увеличенных теплообменников. Электроприводы рассчитаны на питание 230 В и 24 В, 50 Гц
  • VCZD или VCFD: Комплект состоящий из термоизолированных 2-ходового клапана и соединительных медных трубок. Предназначен для стандартных и увеличенных теплообменников. Электроприводы рассчитаны на питание 230 В и 24 В, 50 Гц

Опциональное оснащение для канальных фанкойлов

  • AMP: Монтажный комплект
  • DSC4: Насос, применяемый в тех случаях, когда естественный отток конденсата невозможен.
  • BC: вспомогательный поддон для сбора конденсата
  • GA: Решетка-основание со стороны всасывания воздуха

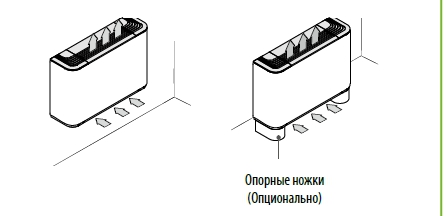

  • ZXZ: Опорные ножки (комплект из 2).

Более подробную информацию о панели управления и системе VMF см. в специальном мануале.

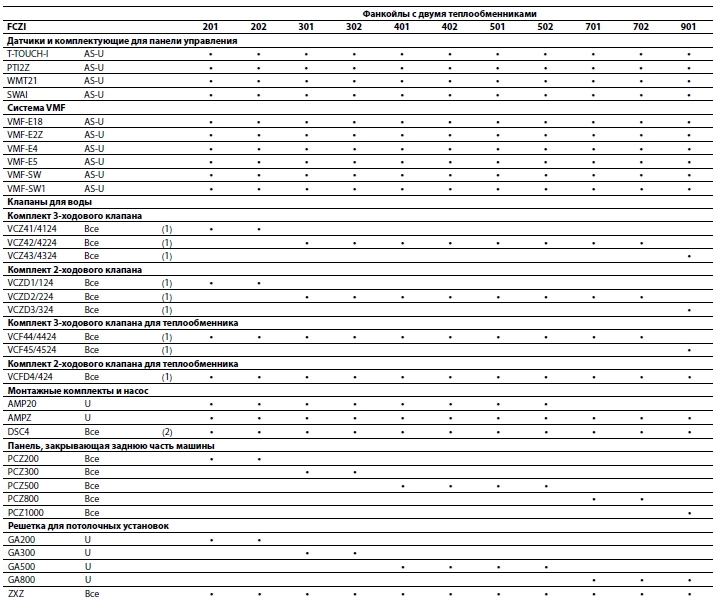

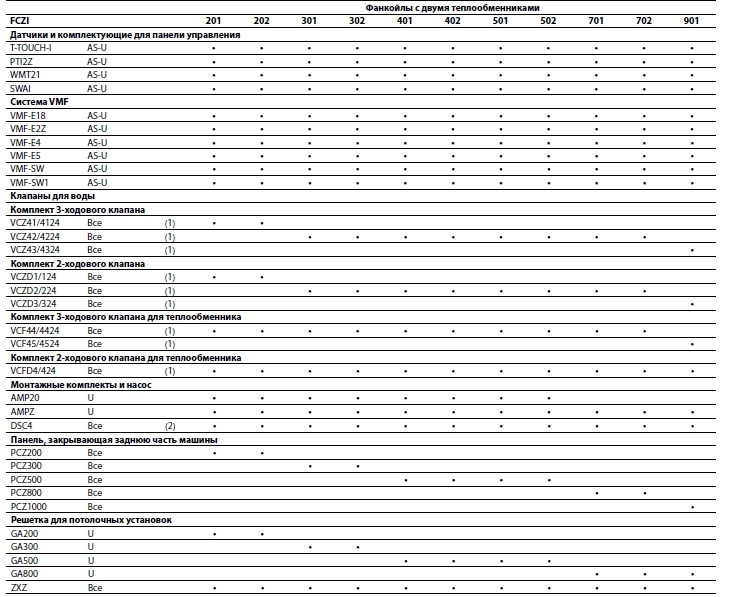

Совместимость комплектующих

Для получения дополнительной информации о панелях управления и системе VMF см. специальные мануалы.
Связаться с Aermec
(1) VCZ4124-VCZ4224-VCF4324-VCZD124-VCZD224-VCFD324 - 24 В
(2) DSC4 недоступен с AMPZ

Для получения дополнительной информации о панелях управления и системе VMF см. специальные мануалы.
(1) VCZ4124-VCZ4224-VCF4324-VCZD124-VCZD224-VCFD324 - 24 В
(2) DSC4 недоступен с AMPZ

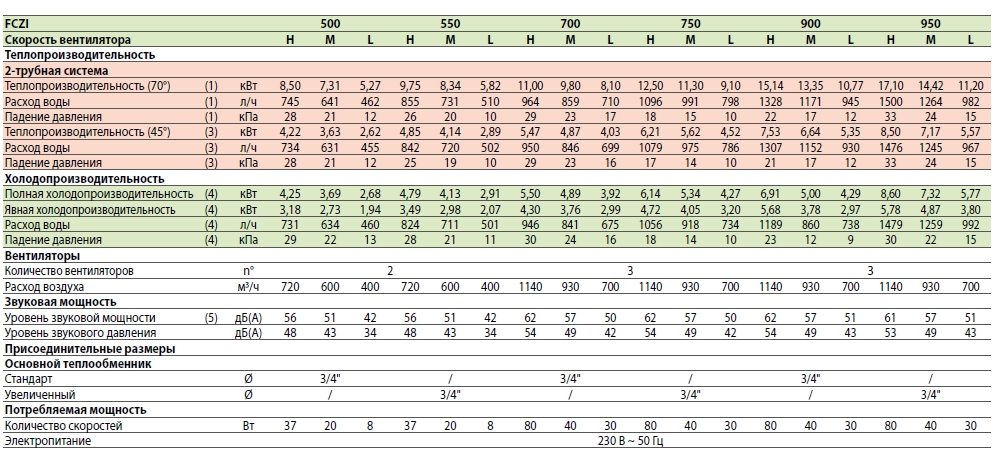

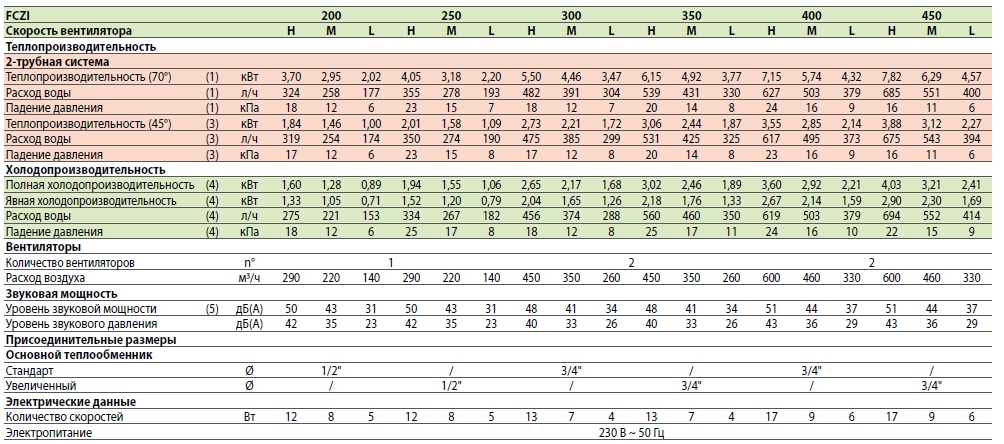

Технические данные – Фанкойлы с одним теплообменником

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 70° C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 45 °C / 40° C (EUROVENT)
(3) Температура воздуха в помещении 27 °C / 50%; Температура вода (на входе / выходе) 7 °C / 12° C (EUROVENT)
(4) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

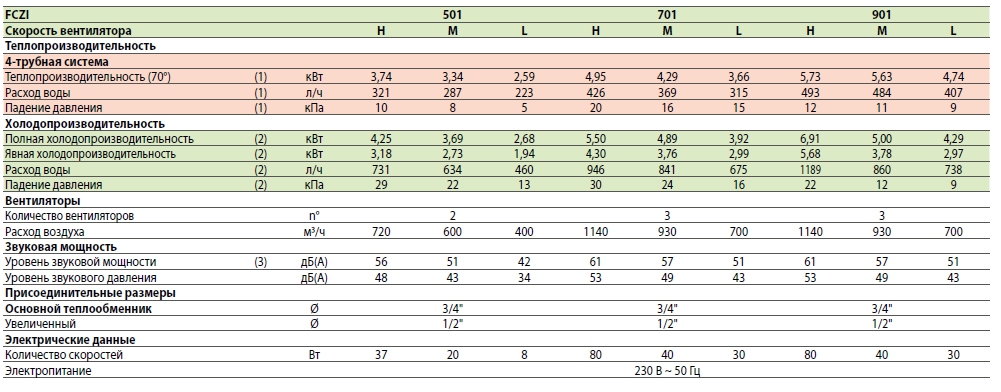

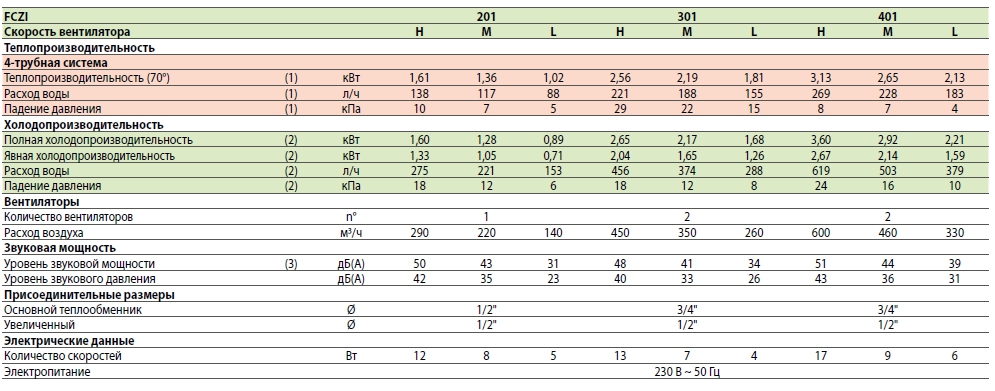

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 27 °C / 50%; Температура вода (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(3) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

Габариты и вес
