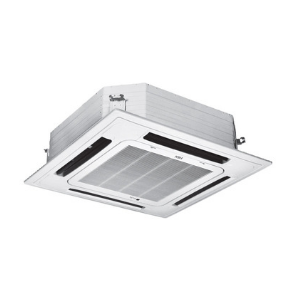

Внутренние блоки VRF-системы кассетные MDV-D28Q4/N1-D
Касетные блоки - это идеальное решение для обеспечения комфортного микроклимата в помещениях большой площади и предполагающих большое скопление людей. Широко используется в помещениях с подвесными потолками, особенно общественного назначения – в магазинах, офисах, школах, конференц-залах и т.д. Имеют управляемые жалюзи, обеспечивающие оптимально комфортное воздухораспределение на 360 градусов, что улучшает воздухообмен в помещении. Блоки данного типа всегда оборудованы дренажным насосом для отвода конденсата на высоту до 750мм.
Современный дизайн, передовая технология производства компонентов и исходных материалов обеспечивают высокую производительность при низких шумовых характеристиках. Блоки кассетного типа имеют габаритный размер внутреннего блока 840х840 мм, и предназначены для монтажа в стандартный подвесной потолок, имеют встроенную панель управления, что значительно облегчает монтаж изделия, и управляемые жалюзи для обеспечения оптимального комфорта в управлении данной системой.
Модельный ряд с диапазоном производительности, от 2,8 до 14 кВт. Максимальный комфорт обеспечивается при установке данного кассетного блока в центре помещения. Современный дизайн и продуманная конструкция делают блок почти незаметным – видна только декоративная решетка – лицевая панель. Поставляется в комплекте с беспроводным пультом ДУ. Возможно подключение опционального проводного пульта ДУ или центрального контроллера.
Технические характеристики
ПАРАМЕТРЫ | MDV-D28Q4/N1-D | MDV-D36Q4/N1-D | MDV-D45Q4/N1-D | MDV-D56Q4/N1-D | MDV-D71Q4/N1-D | MDV-D80Q4/N1-D | MDV-D90Q4/N1-D | MDV-D100Q4/N1-D | MDV-D112Q4/N1-D | MDV-D140Q4/N1-D |
---|---|---|---|---|---|---|---|---|---|---|
Холодопроизводительность, кВт | 2,8 | 3,6 | 4,5 | 5,6 | 7,1 | 8 | 9 | 10 | 11,2 | 14 |
Теплопроизводительность, кВт | 3,2 | 4 | 5 | 6,3 | 8 | 9 | 10 | 11 | 12,5 | 15 |
Электропитание, (ВБ) V-Hz-ph | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 | 220-240-50-1 |
Расход воздуха (ВБ), м3/ч | 850 | 850 | 860 | 860 | 1150 | 1240 | 1540 | 1540 | 1540 | 1800 |
Уровень шума (ВБ), ДБ(A) | 35 | 35 | 35 | 35 | 39 | 39 | 43 | 43 | 43 | 44 |
Охлаждение, (Pn) кВт | 0,08 | 0,08 | 0,09 | 0,075 | 0,082 | 0,097 | 0,16 | 0,16 | 0,16 | 0,17 |
Нагрев (Pn), кВт | 0,08 | 0,08 | 0,09 | 0,075 | 0,082 | 0,097 | 0,16 | 0,16 | 0,16 | 0,17 |
Хладагент. Тип | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
Размер, ШхВхГ(панель), мм | 950x46x950 | 950x46x950 | 950x46x950 | 950x46x950 | 950x46x950 | 950x46x950 | 950x46x950 | 950x46x950 | 950x46x950 | 950x46x950 |
Размер в упаковке, ШхВхГ(панель) | 1000х60х1000 | 1000х60х1000 | 1000х60х1000 | 1000х60х1000 | 1000х60х1000 | 1000х60х1000 | 1000х60х1000 | 1000х60х1000 | 1000х60х1000 | 1000х60х1000 |
Вес Нетто панель, кг | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
Вес Брутто панель, кг | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
Диаметр труб (ДТ) | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
Диаметр труб (ЖТ), мм(дюйм) | 6,35(1/4") | 6,35 (1/4") | 6,35(1/4") | 9,53(3/8") | 9,53(3/8") | 9,53(3/8") | 9,53(3/8") | 9,53(3/8") | 9,53(3/8") | 9,53(3/8") |
Диаметр труб (ГТ), мм(дюйм) | 12,7(1/2") | 12,7 (1/2") | 12,7(1/2") | 15,88(5/8") | 15,88(5/8") | 15,88(5/8") | 15,88(5/8") | 15,88(5/8") | 15,88(5/8") | 15,88(5/8") |
Вес Нетто, кг | 24 | 24 | 26 | 26 | 26 | 26 | 32 | 32 | 32 | 32 |
Вес Брутто, кг | 28 | 28 | 30 | 30 | 30 | 30 | 37 | 37 | 37 | 37 |
Размер ШхВхГ, мм | 840*230*840 | 840*230*840 | 840*230*840 | 840*230*840 | 840*230*840 | 840*230*840 | 840*300*840 | 840*300*840 | 840*300*840 | 840*300*840 |
Размер в упаковке, ШхВхГ, мм | 955*260*955 | 955*260*955 | 955*260*955 | 955*260*955 | 955*260*955 | 955*260*955 | 955*330*955 | 955*330*955 | 955*330*955 | 955*330*955 |
