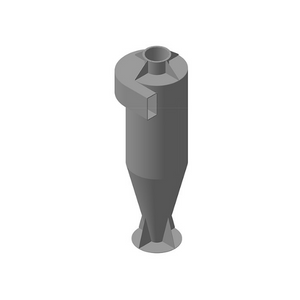

Циклон СЦН-40

Циклон СЦН-40 предназначен для очищения воздуха и газовоздушных смесей от пылевых загрязнений, которые попадают в рабочую среду при выполнении технологического и производственного процессов.

Пылеочистные устройства широко применяются:

  • для фильтрации средне- и мелкодисперсной взвешенной пыли на перегрузочных узлах конвейерных линий, участках шлифования и сварки;
  • в металлообрабатывающей и энергетической промышленности;
  • при производстве строительных материалов;
  • в складских комплексах для хранения сыпучих материалов и элеваторах;
  • в пищевом, фармацевтическом, деревообрабатывающем производстве;
  • в зонах образования сажи и копоти.

Благодаря надежности конструкции, высокой эффективности и простоте обслуживания, циклоны СЦН-40 пользуются популярностью на многих производственных предприятиях, где производственный процесс предполагает значительные выбросы пыли в атмосферу.

Степень очистки устройства, при размере пылевидных частиц до 10 мкм, составляет 95%

Конструкция пылеулавливающего аппарата СЦН-40 состоит из нескольких частей:

  • цилиндрический корпус с конической нижней частью;
  • входной патрубок;
  • накопительный бункер для пыли;
  • выхлопная вертикальная труба с присоединительным фланцем.

Циклоны СЦН-40 могут использоваться как отдельные устройства, так и объединяться в группы. Каждая батарея может насчитывать от 2 до 10 аппаратов одного типоразмера, объединение циклонов с разными габаритами происходит с помощью переходников, а выхлоп осуществляется в одну общую приемную камеру.

По направлению вращения входящего воздушного потока различают циклоны правого и левого типа. В зависимости от размеров циклона СЦН-40 производительность по воздуху колеблется от 330 до 7730 м3/ч.

Технические характеристики циклонов СЦН-40

Характеристика Данные
Гидравлическое сопротивление при t=20°С 1000 – 2000 ПА
Скорость во входном патрубке циклона 16 – 24 м/с
Условная скорость в сечении корпуса циклона 1,3 – 1,9 м/с
Степень очистки в циклоне диаметром 1000 мм для пыли 10 мкм, при t=20°С 95 %
Коэффициент гидравлического сопротивления, отнесенный к сечению корпуса циклона 1100
Наименование Производительность по воздуху м³/ч Диаметр, мм Высота, мм а, мм b, мм Масса, кг
Циклон СЦН-40-300 330-480 300 1210 100 48 33
Циклон СЦН-40-400 590-860 400 1580 125 62 40
Циклон СЦН-40-500 920-1340 500 1940 150 73 46
Циклон СЦН-40-600 1320-1930 600 2293 200 98 57
Циклон СЦН-40-700 1800-2630 700 2642 250 123 69
Циклон СЦН-40-800 2350-3435 800 3014 300 148 85
Циклон СЦН-40-900 2975-4350 900 3377 350 173 108
Циклон СЦН-40-1000 3670-5370 1000 3762 400 198 139
Циклон СЦН-40-1100 4475-6500 1100 4098 450 223 178
Циклон СЦН-40-1200 5290-7730 1200 4468 500 248 139

Технические характеристики циклонов СЦН-40 (группа из 4 циклонов)

Наименование Производительность по воздуху м3/ч Диаметр, мм Высота, мм Ширина, мм Масса, кг
Циклон СЦН-40-300х4 1630-1930 300 1210 920 200
Циклон СЦН-40-400х4 2890-3430 400 1580 1150 360
Циклон СЦН-40-500х4 4520-5370 500 1940 1440 570
Циклон СЦН-40-600х4 6500-7730 600 2293 1680 1000
Циклон СЦН-40-700х4 8950-10630 700 2642 1920 1380
Циклон СЦН-40-800х4 11570-13740 800 3014 2140 1880
Циклон СЦН-40-900х4 14650-17400 900 3377 2412 2350
Циклон СЦН-40-1000х4 18100-21480 1000 3762 2662 2980
Циклон СЦН-40-1100х4 21900-26000 1100 4098 2902 4880
Циклон СЦН-40-1200х4 25880-30730 1200 4468 3165 5770
