Циклоны ЦР
Циклоны ЦР предназначены для очищения запыленного воздуха, в составе которого присутствуют загрязнения минерального или органического происхождения с размером частиц от 1 до 10 мкм.
Широкое применение пылеочищающие устройства получили в составе аспирационных систем и систем пневмотранспорта на предприятиях по хранению и переработке зерна, в деревообрабатывающей, цементной промышленности, при производстве сахара и сухих строительных смесей, на участках обработки и изготовления различных видов пластика.
Оборудование не предназначено для очистки воздуха от волокнистых и слипающихся загрязнений.
Циклон, в зависимости от направления вращения запыленного воздуха внутри корпуса, может иметь правое или левое направление.
Применяется в одиночном или групповом исполнении в качестве основной или первичной ступени очистки.

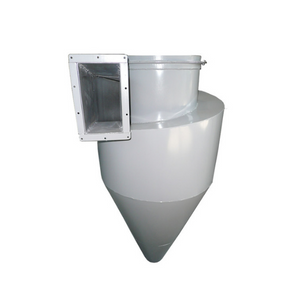

Конструкция циклона ЦР
Циклон-разгрузитель ЦР имеет простую и надежную конструкцию, которая состоит из корпуса, патрубка-завихрителя в верхней части, вертикального выхлопа в виде стальной трубы.
При установке до вентилятора выхлоп снабжается приемным патрубком спирального вида, который снижает динамическое сопротивление проходящему потоку воздуха и уменьшает нагрузку на электродвигатель вентилятора.
Корпус циклона состоит из двух частей: верхней цилиндрической и нижней конической. В нижней части корпус снабжен патрубком, который вставляется в приемный бункер и вертикальными ребрами жесткости для надежности соединения.

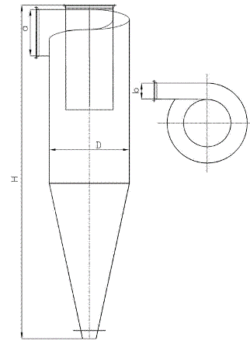

Технические характеристики циклона ЦР
Обозначение | Производительность по воздуху м3/ч | D, мм | Н, мм | a х b, мм | Масса, кг |
Циклон ЦР-200 | 200 — 260 | 200 | 885 | 150×75 | 10,4 |
Циклон ЦР-225 | 260 — 320 | 225 | 990 | 165×80 | 12,4 |
Циклон ЦР-250 | 320 — 390 | 250 | 1095 | 180×85 | 13,8 |
Циклон ЦР-275 | 390 – 475 | 275 | 1200 | 195×90 | 16,8 |
Циклон ЦР-300 | 475 — 510 | 300 | 1305 | 210×95 | 19,3 |
Циклон ЦР-325 | 550 — 660 | 325 | 1410 | 225×100 | 22,4 |
Циклон ЦР-350 | 630 – 750 | 350 | 1510 | 235×105 | 24,3 |
Циклон ЦР-375 | 725 – 875 | 375 | 1615 | 250×110 | 26,7 |
Циклон ЦР-400 | 825 – 1000 | 400 | 1720 | 265×115 | 29,6 |
Циклон ЦР-425 | 935 – 1125 | 425 | 1825 | 280×120 | 34,2 |
Циклон ЦР-450 | 1050 – 1250 | 450 | 1930 | 295×125 | 37,6 |
Циклон ЦР-475 | 1175 – 1400 | 475 | 2035 | 310×130 | 41,6 |
Циклон ЦР-500 | 1300 – 1565 | 500 | 2140 | 325×135 | 43,4 |

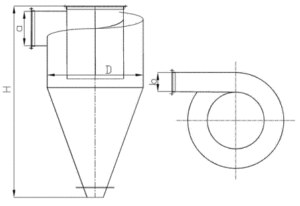

Технические характеристики циклона ЦРк
Обозначение | Производительность по воздуху м3/ч | D, мм | Н, мм | a х b, мм | Масса, кг |
Циклон ЦРк-200 | 90 — 180 | 200 | 1000 | 107х76 | 14,0 |
Циклон ЦРк-250 | 141 — 282 | 250 | 1000 | 122х86 | 17,0 |
Циклон ЦРк-300 | 204 – 408 | 300 | 1000 | 142х96 | 19,5 |
Циклон ЦРк-350 | 277 — 554 | 350 | 1000 | 157х106 | 22,0 |
Циклон ЦРк-400 | 362 – 726 | 400 | 1000 | 177х116 | 25,0 |
Циклон ЦРк-450 | 458 – 916 | 450 | 1000 | 192х131 | 28,0 |
Циклон ЦРк-500 | 565 – 1130 | 500 | 1000 | 212х141 | 31,0 |
Циклон ЦРк-550 | 684 – 1368 | 550 | 1100 | 232х151 | 36,0 |
Циклон ЦРк-600 | 814 – 1628 | 600 | 1200 | 247х161 | 43,0 |
Циклон ЦРк-650 | 955 – 1910 | 650 | 1300 | 267х171 | 46,5 |
Циклон ЦРк-700 | 1108 – 2216 | 700 | 1400 | 282х181 | 56,5 |
Циклон ЦРк-750 | 1272 — 2544 | 750 | 1500 | 302х191 | 64,0 |
