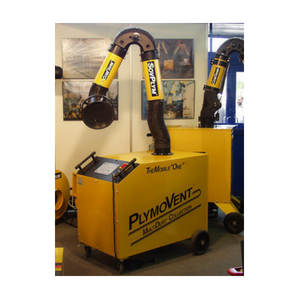

Фильтр M-1
Назначение
Кассетный фильтровентиляционный агрегат предназначен для очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки, работы с сыпучими материалами и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,1 микрона.
Фильтровентиляционный агрегат эксплуатируется в помещении как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +70 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.
Функционирование
Поступающий поток загрязненного воздуха распределяется защитным щитком (1), который одновременно предохраняет фильтрующую кассету от попадания на ее поверхность искр и крупных частиц загрязнения.
Далее воздушный поток равномерно проходит сквозь поверхность кассеты (2), которая улавливает частицы загрязненного воздуха размером до 0,1 микрона.
В результате очищенный воздух выбрасывается наружу из под агрегата.
Очистка фильтрующей кассеты происходит, путем подачи короткого импульса сжатого воздуха через клапан (3) в её внутреннюю полость, где поток сжатого воздуха равномерно распределяется при помощи стабилизатора. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном агрегате.
Управление работой агрегата и процессом самоочистки происходит через встроенный пульт управления.
Конструкция
Корпус агрегата изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.
Сверху корпуса агрегата при помощи поворотной муфты крепится вытяжное устройство, позволяющее подводить к нему загрязненный воздух. Снизу корпуса агрегата располагается пылесборник.
Агрегат снабжен надежными колесами и ручкой для его перемещения.
Агрегат поставляется с выбранной кассетой в частично собранном виде, включая шасси и электрический кабель (L=5м) с вилкой.
Технические характеристики
Модель |
Мощность вентилятора (кВт) |
Макс. расход воздуха, (куб.м/ч) |
Активная фильтрующая поверхность, (кв.м) |
Вес, (кг) |
---|---|---|---|---|
M-1 | 1,1 | 1400 | 20 | 169 |
Примечание
- Указан вес без учета вытяжного устройства.
- Уровень шума не более 70 Дб.
- Эффективность очистки фильтра до 99,9%.
- Напряжение питания 1 фаза 220 В, частота сети 50 Гц.
- Напряжение питания электромагнитного клапана системы самоочистки 24 В.
- Макс. значение давления сжатого воздуха 5 Атм.
- Расход сжатого воздуха 50 л свободного воздуха на импульс (10 л сжатого воздуха).
- Габариты фильтра ДхШхВ 790х1170х970 мм (с учетом шасси, без выт. устройства).
