Фильтры кассетные ФСК
Фильтры кассетные ФСК предназначены для очистки воздуха и газов от мелкодисперсных аэрозольных частиц сухих пылей (в том числе свинцовых) со средним размером от 0,3 мкм и более.
Фильтры рекомендуется применять при электро- и газосварке, пайке, лужении, лазерной и плазменной обработке, переплаве металлов, рассеивании, шлифовании и упаковке порошков тонкого помола, их обжиге, спекании и др.
Для очистки воздуха от СО; NOх; HF и других вредных веществ, фильтры типа ФСК дополнительно могут быть укомплектованы кассетой химической очистки.
- Климатическое исполнение и категория размещения УХЛ 4 по ГОСТ 15150-69;
- Рабочая среда - не агрессивная и не взрывоопасная;
- Влагосодержание очищаемого газа - исключает появление "точки росы" внутри фильтра.
Конструкция фильтров кассетных ФСК

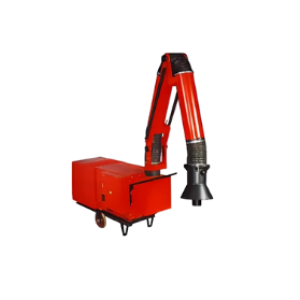

Фильтр ФСК-1000 состоит из
- корпуса;
- полноповоротного вытяжного устройства (ПВУ) и вентилятора;
- кассеты грубой очистки и неразборный складчатый кассетный фильтрующий элемент тонкой очистки;
- пусковой арматуры электродвигателя вентилятора, включающая: магнитный пускатель, автоматический выключатель, кнопки "Пуск", "Стоп";
- вентилятор закрыт специальным звукоизолирующим кожухом;
- для контроля запыленности кассет на корпусе фильтра установлены два дифманометра;
- фильтр установлен на колесах.
Фильтр ФСК-2000 состоит из
- блока инерционной очистки с контейнером для уловленной пыли;
- блока фильтров и блока вентилятора;
- блок инерционной очистки состоит из корпуса и контейнера для сбора уловленной пыли;
- к корпусу снаружи крепится инерционный осадитель, через который очищаемый воздух подается в фильтр.
Блок фильтров состоит из корпуса, в котором размещаются сетчатый фильтр грубой очистки воздуха, фильтр тонкой очистки на основе ультратонкого стекловолокна и химкассета (в случае комплектации ею агрегата). Фильтр грубой очистки вставляется в корпус через дверцу, остальные фильтрующие элементы вставляются и извлекаются через верхнюю часть корпуса после снятия блока вентилятора. Блок вентилятора устанавливается на блок фильтров.
В блок вентилятора встроен комплект электрической пусковой аппаратуры двигателя: автоматический выключатель, магнитный пускатель, кнопки "Пуск" и "Стоп", кабель электропитания, здесь же установлен дифманометр для контроля степени загрязненности фильтра тонкой очистки. Блок вентилятора соединен с блоком фильтров четырьмя замками-защелками для удобства разборки и замены фильтрующего элемента.
Очищенный воздух выходит наружу через выходной патрубок, снабженный шумоглушителем.
Фильтры ФСК-1000, ФСК-2000 выпускаются в модификациях:
- без дополнительного индекса (например, ФСК-2000);
- стационарный агрегат с вентилятором без дополнительных воздухозаборных устройств;
- с индексом 1 (например, ФСК-2000-1) стационарный агрегат без блока вентилятора (вместо блока вентилятора установлен конфуззор) без дополнительных воздухозаборных устройств);
- индексом 2 (например, ФСК-2000-2) передвижной (на четырех обрезиненных колесах) агрегат оснащенный полноповоротным воздухозаборным устройством диаметром 160 мм и длиной 2,1 м;
- с индексом 3 (например, ФСК-2000-3) передвижной (на четырех обрезиненных колесах) агрегат оснащенный гибким пластиковым воздуховодом диаметром 200 мм и длиной 5 м с воздухозаборной воронкой;
- с индексом Х (например, ФСК-2000-Х) агрегат оснащенный химкассетой.
Технические характеристики фильтров кассетных ФСК
Наименование параметра | Модель фильтра | ||
ФСК-1000 | ФСК-2000 | ФСК-4000 | |
Производительность по очищаемому воздуху, м3/ч | 1000 | 2000 | 4000 |
Массовая концентрация пыли на входе, мг/м, не более | 100 | ||
Температура очищаемого газа на входе, °С, не более | 80 | ||
Эффективность очистки по пыли со средневесовым размером частиц 1 мкм, %, не более | 99,9 | ||
Пылеемкость фильтра тонкой очистки, кг, не более | 6-8 | 8-10 | 16-20 |
Вместимость контейнера, дм3 | - | 18 | 36 |
Поверхность фильтрации, м2, не менее | 25 | 33 | 66 |
Установленная мощность, кВт | 2,2 | 3,2 (2,2) | 6,0 ()4,4 |
Напряжение сети, В, при числе фаз | |||
1 (по специальному заказу) | 220 | 220 | 220 |
2 | 380 | 380 | 380 |
Уровень шума, дБ, не более | 74 | ||
Радиус обслуживания, М, не более | 2,5 | - | - |
Внутренний диаметр воздуховода, мм | 160 | - | - |
Масса. кг, не более | 115 | 130 | 260 |
Габаритные размеры, мм, не более: | |||
длина | 1555 | 555 | 555 |
ширина | 570 | 555 | 1100 |
высота | 740 | 1320 | 1320 |
