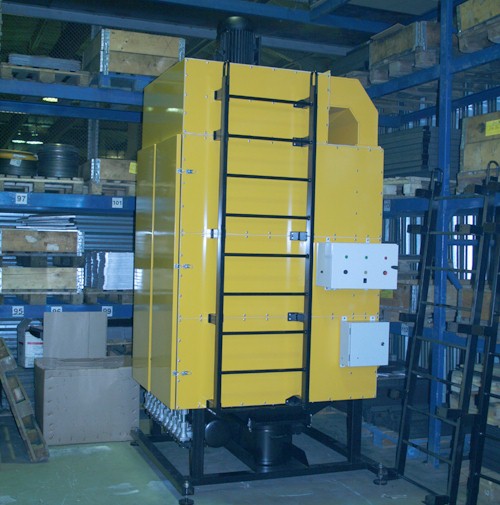

Фильтр воздуха FMP/SP
Назначение:
Фильтры серии FМР и РМРF предназначены для очистки воздуха от сухой, не слипающейся, невзрывоопасной пыли, образующейся при механической резке, обработке, транспортировке и засыпке хрупких и пылящих материалов, а также аэрозолей, образующихся в процессах сварки, газовой, плазменной и лазерной резки металлов. FМРF относятся к фильтрам карманного типа, по ГОСТ 51251 с регенерацией плоских кассет импульсной обратной продувкой. Фильтры серии FМР и FМРР в зависимости от конструкции оборудования, выделяющего пыль, а также выбранных вытяжных устройств могут применяться:
- в системах местной вытяжной и общеобменной вентиляции с возвратом очищенного воздуха в производственные помещения;
- в системах местной вытяжной и общеобменной вентиляции с выбросом очищенного воздуха в атмосферу.
Область применения:
Поступающий поток загрязненного воздуха проходит через входной патрубок фильтра и затем внутри него через плоские фильтрующие картриджи, которые улавливают частицы размером до 0,1 микрона. В результате очищенный воздух, проходя через выходной патрубок выводится наружу. Очистка фильтрующих картриджей происходит путем подачи короткого импульса сжатого воздуха через электромагнитный клапан в их внутреннюю полость. В результате такого импульса происходит встряска фильтрующего картриджа, при которой осевшие на его поверхность частицы падают в накопительный бункер и затем в пылесборник. Очистка фильтрующих картриджей может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном фильтре. Управление работой фильтра происходит через блок управления, который устанавливается с боку корпуса фильтра.
Особенности конструкции
Корпус фильтра изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.
Фильтр устанавливается на полу при помощи комплекта опор.
Внутри герметичного корпуса фильтра горизонтально располагаются плоские фильтрующие картриджи, доступ к которым осуществляется через дверцы лицевой части фильтра.
Модели и характеристики
Модель | Вентилятор |
Макс. расход воздуха,(куб.м/ч) |
Кассеты,(шт.) |
Активная фильтр. поверхность, (кв.м) |
Габариты, (ШхГхВ, мм) |
Вес, (кг) |
Питание |
FMP-2/SP | - | 2000 | 10 | 32,5 | 1335х1535х2000 | 600 | 1ф/220В |
FMP-4/SP | - | 4000 | 20 | 60,0 | 1335х1535х2590 | 700 | 1ф/220В |
FMP-6/SP | - | 6000 | 30 | 97,5 | 1335х1535х3250 | 800 | 1ф/220В |
FMPF-2-4,7/SP |
VFMP-4.7/SP; 4700 куб.м/ч; 2,2 кВт |
2000 | 10 | 32,5 | 1396х1680х2300 | 600 | 3ф/380В |
FMPF-4-6/SP |
VFMP-6/SP; 6000 куб.м/ч; 4,0 кВт |
4000 | 20 | 65,0 | 1396х1680х2970 | 800 | 3ф/380В |
FMPF-4-7,5/SP |
VFMP-7.5/SP; 7500 куб.м/ч; 5,5 кВт |
4000 | 20 | 65,0 | 1396х1680х3070 | 800 | 3ф/380В |
FMPF-6-9/SP |
VFMP-9/SP; 9000 куб.м/ч; 7,5 кВт |
6000 | 30 | 97,5 | 1396х1680х3680 | 1000 | 3ф/380В |
FMPF-6-11/SP |
VFMP-11/SP; 11000 куб.м/ч; 11,0 кВт |
6000 | 30 | 97,5 | 1396х1680х3770 | 1000 | 3ф/380В |
Примечание
- Эффективность очистки фильтра, не менее 98%.
- Макс. значение давления сжатого воздуха 5,5 атм
