Вытяжное устройство EA (Cовплим)
Назначение
Вытяжное устройство предназначено для улавливания и удаления различных видов дыма и пыли, а также т.п. вредных веществ, выделяющихся на стационарных и нестационарных рабочих местах. Вытяжное устройство может улавливать загрязненный воздух на высоте превышающей высоту своей установки.
Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору или к фильтру воздуха. Температура перемещаемой воздушной среды не должна превышать +70 град С.
Конструкция
Вытяжное устройство состоит:
- из гибкого ПВХ рукава, внутри которого расположен опорный механизм;
- монтажного кронштейна с поворотной муфтой и монтажным фланцем, которые позволяют закрепить само устройство, установить индивидуальный вентилятор или подключить воздуховод;
- круглой воздухоприемной воронки (D=300мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.
Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой.
Вытяжное устройство устанавливается:
- на стене при помощи монтажного кронштейна;
- на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте;

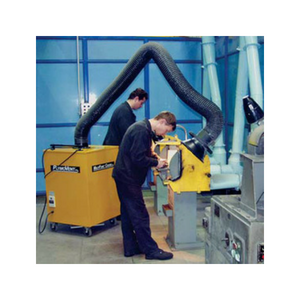

- на передвижном фильтре при помощи поворотной муфты.
Вытяжное устройство может поворачиваться вокруг своей оси на 360 град.
Технические характеристики
Модель |
Диаметр воздуховодов, (мм) |
Рекоменд. расход воздуха, (куб.м/ч) |
Потеря давления, (Па) |
Макс. радиус раб. зоны, (м) |
Высота установки, (м) |
---|---|---|---|---|---|
EA-2H | 160 | 1000-1200 | 400-500 | 2,0 | 2,2-3,0 |
EA-3H/S | 160 | 1000-1200 | 450-600 | 3,0 | 2,2-3,0 |
EA-4H/S | 160 | 1000-1200 | 500-700 | 4,0 | 2,2-3,0 |
