Агрегат воздушного душирования

Назначение воздушных душей.

Воздушным душем называют поток воздуха, направленный на ограниченное рабочее место или непосредственно на рабочего. Особенно эффективно применение воздушных душей при тепловом облучении рабочего. В таких случаях воздушный душ устраивают на месте наиболее длительного пребывания человека, а если в работе предусмотрены кратковременные перерывы для отдыха, то и на месте отдыха. Обдувать воздухом следует верхние части туловища, как наиболее чувствительные к воздействию теплового облучения.

Скорость и температуру воздуха на рабочем месте при применении воздушных душей назначают в зависимости от интенсивности теплового облучения человека, длительности непрерывного пребывания его под облучением и температуры окружающего воздуха.

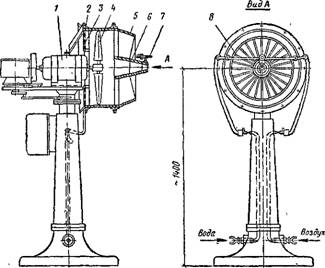

Веерный агрегат типа ВА-1

1 — электродвигатель;
2 — обечайка;
3 —сетка;
4 — осевой вентилятор;
5 — конфузор;
6 — обтекатель;
7 — пневматическая форсунка;
8 — направляющие лопатки

Воздушное душирование следует предусматривать на постоянных рабочих местах с интенсивностью облучения 350 Вт/м2 [300 ккал/(ч-м2)] и более. При этом на человека можно направлять поток воздуха со скоростью о=0,5...3,5 м/с и температурой 18—24 °С в зависимости от периода1 года и интенсивности физической нагрузки.

Конструктивное выполнение воздушных душей.

Воздух, выходящий из душирующего патрубка, должен омывать голову и туловище человека с равномерной скоростью и иметь одинаковую температуру.

Ось воздушного потока может быть направлена на грудь человека горизонтально или сверху под углом 45° при обеспечении на рабочем месте заданных температур и скоростей движения воздуха, а также в лицо (зону дыхания) горизонтально или сверху под углом 45° при обеспечении допустимых концентраций вредных выделений.

Расстояние от душирующего патрубка до рабочего места должно быть не менее 1 м при минимальном диаметре патрубка 0,3 м. Ширина рабочей площадки принимается равной 1 м.

По конструкции душирующие установки подразделяются на стационарные и передвижные.

Веерный агрегат типа ВА-1 состоит из чугунной станины, на которой смонтирован осевой вентилятор № 5 типа МЦ с электродвигателем, обечайки с коллектором и сеткой, конфузора с направляющими лопатками и обтекателем, пневматической форсунки типа ФП-1 или ФП-2 и трубопроводов с арматурой и гибкими шлангами для подвода воды и сжатого воздуха. Агрегат изготовляется с поворотом вентилятора вокруг оси станины до 60° и подъемом ствола по вертикали на 200—600 мм.

Кроме веерных агрегатов тйпа ВА применяется поворачивающийся агрегат ПАМ.-24 в виде осевого вентилятора диаметром 800 мм с электродвигателем на одном валу. Производительность агрегата 24 000 м3/ч при дальнобойности струи 20 м. Агрегат снабжен пневматической форсункой для распыления воды в потоке воздуха.

Стационарные душирующие установки подают к душирующим патрубкам как необработанный, так и обработанный (подогретый, охлажденный и увлажненный) наружный воздух. Передвижные установки подают на рабочее место воздух помещения. В подаваемом ими воздушном потоке может распыляться вода. В этом случае капельки воды, попадая на одежду и открытые части тела человека, испаряются и вызывают дополнительное охлаждение.

Душирование фиксированных рабочих мест может осуществляться душирующими патрубками различных типов. Патрубки ГІПД имеют поджатое выходное сечение, шарнирное соединение для изменения направления потока воздуха в вертикальной плоскости и поворотное устройство для изменения направления потока в горизонтальной плоскости в пределах 360°. Регулирование направления воздушного потока в патрубках ПД осуществляется в вертикальной плоскости поворотом направляющих лопаток, а в горизонтальной плоскости при помощи поворотного устройства. Патрубки ПД могут применяться как с форсунками для пневматического распыления воды, так и без них. Патрубки должны устанавливаться на высоте 1,8—1,9 м от пола (до нижней кромки).
