Дефлектор ЦАГИ

Дефлекторы вентиляционные ЦАГИ цилиндрические - не сложное по конструкции устройство, предназначенное для обеспечения качественной работы системы дымохода и усиления, основная задача которого заключается в удалении побочных газов от сгораемого топлива и подаче атмосферного воздуха для улучшения тяги.

Дефлектор устраняет одну из серьёзных помех работы системы дымоудаления - проникновение ветра внутрь трубы при сильных порывах, что может приводить к сбоям в работе отопительного оборудования и задымлению помещения.

Предприятие "Макс Аэро-Техно" предлагает дефлекторы данного типа собственного производства, купить которые можно в Минске, с фланцевым или нипельным соединением.

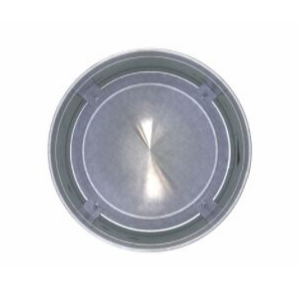

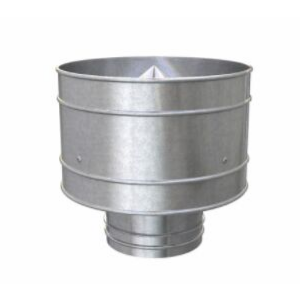

Дефлектор ЦАГИ - 1 Дефлектор ЦАГИ - 2 Дефлектор ЦАГИ - 3

Функции и преимущества дефлекторов ЦАГИ

  • повышение уровня естественной тяги в дымоходе (вентиляционной системе) на 15-20%, которые работают по принципу естественного побуждения;
  • препятствие возникновению обратной тяги (в т.ч. при большом диаметре воздушного отвода);
  • защита от попадания в систему дождя и снега;
  • усиленный уровень пожаробезопасности за счёт функции искрогасителя;
  • защита от попадания в дымоход посторонних предметов в виде крупной пыли, листвы, мусора, а также грызунов, насекомых и мелких птиц;
  • замедление процесса разрушения оголовка дымовой трубы.

Дефлектор ЦАГИ - 4 Дефлектор ЦАГИ - 5

Дефлектор ЦАГИ - 6

Конструкция дефлектора ЦАГИ

Устройств имеет достаточно простую конструкцию, в которую входит:

  • нижний патрубок - установка в оголовке воздухоотвода или трубы;
  • диффузор с конусовидным сужением - крепится к патрубку узким концом;
  • зонт - защищающий колпак для трубы от посторонних предметов;
  • кольцо - закрепляется кронштейнами на внешней стороне диффузора;
  • обечайка - внешняя оболочка всего устройства;
  • ножки, на которых устанавливается зонт.

Конструкция дефлектора ЦАГИ - 1 Конструкция дефлектора ЦАГИ - 2

Типоразмеры дефлектора (нипельное соединение)

Устройства с нипельным соединением изготавливаются в типоразмерах с диаметром (внешним) воздушного отвода от 100 до 630 мм.

Диаметр D, мм Диаметр D1, мм L2, мм L3, мм
100 185 120 180
125 230 150 220
140 260 170 240
160 300 190 280
180 335 220 310
200 370 240 350
225 415 270 390
250 465 300 430
280 520 340 480
315 585 380 540
355 658 430 610
400 740 480 680
450 835 540 765
500 925 600 850
560 1035 670 950
630 1165 735 1070

Типоразмеры дефлектора (фланцевое соединение)

Устройства с фланцевым соединением изготавливаются в типоразмерах с диаметром (внешним) воздушного отвода от 100 до 1250 мм.

Диаметр D, мм Диаметр D1, мм L2, мм L3, мм
100 185 120 180
125 230 150 220
140 260 170 240
160 300 190 280
180 335 220 310
200 370 240 350
225 415 270 390
250 465 300 430
280 520 340 480
315 585 380 540
355 658 430 610
400 740 480 680
450 835 540 765
500 925 600 850
560 1035 670 950
630 1165 735 1070
710 1315 800 1210
800 1480 960 1360
900 1665 1080 1530
1000 1850 1200 1700
1120 2070 1230 1900
1250 2320 1250 2125
