Вентиляционные хомуты без резинового уплотнителя М8

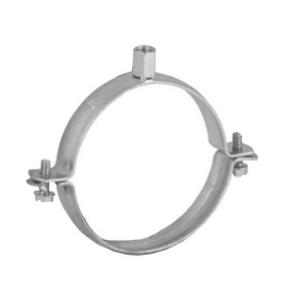

Хомуты вентиляционные без резинового уплотнителя (профиля) М8 состоят из двух стальных штампованных деталей.
Такой вид хомута предназначен для подвески круглых каналов воздухораспределителей и воздуховодов.
Хомуты рассчитаны на меньшую нагрузку, чем сантехнические хомуты, поэтому они изготовлены из более тонкого металла и не снабжены ребрами жесткости.
Технические характеристики хомутов М8
Диаметр | Внеш. диаметр возд-вода, мм | L, мм | H, мм | Сеч. пластины, мм | Винт | Гайка | Уп., шт | Вес коробки, кг | Пред. нагрузка, кН | Рек. нагрузка, кН |
100 | 103,6 | 156,0 | 68,8 | 1,5*25 | М6 | М8 | 50 | 6,2 | 0,6 | 0,2 |
125 | 128,6 | 181,0 | 81,3 | 1,5*25 | М6 | М8 | 50 | 7,4 | 0,6 | 0,2 |
150 | 153,6 | 206,2 | 93,8 | 1,5*25 | М6 | М8 | 50 | 8,4 | 0,6 | 0,2 |
160 | 163,6 | 216,2 | 98,8 | 1,5*25 | М6 | М8 | 40 | 6,63 | 0,6 | 0,2 |
180 | 183,6 | 236,3 | 108,8 | 1,5*25 | М6 | М8 | 40 | 7,6 | 0,6 | 0,2 |
200 | 203,6 | 256,3 | 118,8 | 1,5*25 | М6 | М8 | 25 | 5 | 0,6 | 0,2 |
224 | 227,6 | 280,0 | 130,8 | 1,5*25 | М6 | М8 | 40 | 15,2 | 0,6 | 0,2 |
250 | 253,6 | 305,8 | 143,8 | 1,5*25 | М6 | М8 | 20 | 8,2 | 0,6 | 0,2 |
280 | 284,8 | 337,0 | 159,4 | 1,5*25 | М6 | М8 | 25 | 10,75 | 0,6 | 0,2 |
300 | 304,6 | 357,0 | 169,4 | 1,5*25 | М6 | М8 | 25 | 11,25 | 0,6 | 0,2 |
315 | 319,8 | 372,0 | 177,0 | 1,5*25 | М6 | М8 | 25 | 11,93 | 0,6 | 0,2 |
355 | 359,8 | 412,3 | 196,0 | 1,5*25 | М6 | М8 | 25 | 13,25 | 0,6 | 0,2 |
400 | 404,8 | 457,3 | 219,4 | 1,5*25 | М6 | М8 | 25 | 15 | 0,6 | 0,2 |
450 | 456,4 | 520,8 | 244,4 | 1,5*25 | М10 | М8 | 25 | 17,5 | 0,6 | 0,2 |
500 | 504,8 | 565,0 | 267,5 | 2,5*25 | М10 | М8 | 25 | 18,75 | 0,6 | 0,2 |
560 | 564,8 | 625,0 | 297,5 | 2,5*25 | М10 | М8 | 20 | 25 | 0,6 | 0,2 |
600 | 604,8 | 664,0 | 317,5 | 2,5*25 | М10 | М8 | 20 | 26,3 | 0,6 | 0,2 |
630 | 636,0 | 696,3 | 333,0 | 2,5*25 | М10 | М8 | 20 | 27,5 | 0,6 | 0,2 |
