Решётки наружные

РВС4, РВС4C (из оцинкованной стали)
РВС4Н (накладные — из оцинкованной стали)
РВА4, РВА4C (алюминиевые)


НАЗНАЧЕНИЕ

Решетки РВС4-1, РВС4-2, РВС4-3 (из оцинкованной стали), РВА4-1, РВА4-2, РВА4-3 (из алюминия) с горизонтально расположенными нерегулируемыми жалюзи предназначены для притока или удаления воздуха системами вентиляции, кондиционирования или воздушного отопления с одновременным предотвращением проникновения через решетку атмосферных осадков.

Цифры -1; -2; -3 в обозначении решеток означают вариант конструктивного исполнения (см. раздел «Конструкция»). В решетках со средним шагом между жалюзи (исполнение 2) и особенно в решетках с большим шагом (исполнение 3) в случае необходимости с целью предотвращения проникновения через решетку листьев, крупных насекомых, птиц рекомендуется использовать дополнительно установленную с внутренней стороны решетки оцинкованную сетку с ячейкой 10х10 мм. Решетки монтируются в воздуховоды или строительные проемы снаружи помещений различных типов и назначений.

Наружная вентиляционная решетка РВС4-1, РВА4-1 (Исполнение 1)
Конструкция наружной вентиляционной решетки РВС4-1, РВА4-1 (Исполнение 1)
Наружная вентиляционная решетка РВС4-2, РC4C-2, РВА4-2, РВА4С-2 (Исполнение 2)
Конструкция наружной вентиляционной решетки РВС4-2, РC4C-2, РВА4-2, РВА4С-2 (Исполнение 2)
Наружная вентиляционная решетка РВС4-3, РC4C-3, РВА4-3, РВА4С-3 (Исполнение 3)
Конструкция наружной вентиляционной решеткиРВС4-3, РC4C-3, РВА4-3, РВА4С-3 (Исполнение 3)


При выборе материала решеток (оцинкованная сталь или алюминий) следует учитывать, что решетки из обоих материалов обладают одинаковыми воздухотехническими характеристиками, на них наносится стойкая к воздействию атмосферной среды порошковая полиэфирная краска, при этом определяющими факторами являются масса решеток и их стоимость.

Назначение накладных решеток РВС4Н аналогично назначению РВС4, РВА4, но их конструкция предполагает накладное крепление (без углубления внутрь проема). Возможно их использование во внутренних помещениях.

Накладная решетка РВС4Н
Конструкция накладной решетки РВС4Н


УСЛОВИЯ ЭКСПЛУАТАЦИИ

По условиям эксплуатации решетки изготавливаются в климатическом исполнении У (умеренный климат), в части места размещения соответствуют категориям 1, 2 ГОСТ 15150-69 (эксплуатация на открытом воздухе, под навесом).

КОНСТРУКЦИЯ

Решетки РВС4, РВА4 изготавливаются из оцинкованной стали и алюминия (обозначение решеток РВС4 и РВА4 соответственно). В качестве защитно-декоративного покрытия используется стойкая к воздействию атмосферной среды порошковая полиэфирная краска. Основной цвет покрытия – белый RAL9016. Возможно окрашивание в другой цвет по каталогу цветов RAL.

Решетки имеют один ряд профилированных неподвижных жалюзи, закрепленных одна над другой под углом к лицевой стороне изделия, что предотвращает проникновение через решетку атмосферных осадков. В случае необходимости с внутренней стороны решетки дополнительно устанавливается оцинкованная защитная сетка, при этом в обозначении после указания типа решетки дополнительно вводится буква С – пример: РВС4С-2 (см. образец записи в документации и при заказе).

Из соображений дизайна, минимальной прозрачности решеток, необходимой жесткости конструкции, получения при соблюдении вышеуказанных требований максимального «живого» сечения решетки изготавливаются в трех исполнениях:


– исполнение 1 – при высоте строительного проема под установку решетки до 200 мм включительно;

– исполнение 2 – при длине строительного проема до 1200 мм включительно и высоте строительного проема свыше 200 мм до 500 мм включительно;

– исполнение 3 – для строительных проемов от 300x300 (длина х высота) до 1900x1900 мм. В случае необходимости заполнения более длинных (высоких) проемов изготавливаются составные решетки с возможностью наращивания размера как по длине, так и по высоте.

Размеры ширины рамки решеток, шага между жалюзи, зависящего от высоты строительного проема, глубины решеток различных исполнений приведены на схематических изображениях.

Крепление решеток – открытое винтовое (саморезы входят в комплект поставки).

Помимо основных (приведенных в таблице 1 и 2) размеров решеток изготавливаются решетки под реально имеющиеся строительные проемы, при этом в заказе указываются реально существующие размеры строительных проемов с обязательной последовательностью – ДЛИНА х ВЫСОТА.


Накладные решетки РВС4Н изготавливаются из оцинкованной стали в соответствии со схематичным изображением. Фиксированные размеры решеток приведены в таблице 3.



ХАРАКТЕРИСТИКИ НАРУЖНЫХ РЕШЁТОК

Таблица 1. Стандартные размеры 1 , площадь "живого" сечения, расчетная масса решеток РВС4-1, РВС4-2, РВС4С-2 (РВА4-1, РВА4-2, РВА4С-2)



Таблица 2. Стандартные размеры* , площадь "живого" сечения, расчетная масса решеток РВС4-3, РВС4С-3 (РВА4-3, РВА4С-3)

Таблица 3. Стандартные размеры 1 , площажь "живого" сечения, расчетная масса решеток РВС4Н

Условное обозначение

Размер проема BxH (длина х высота), мм

Габаритные размеры, мм

"Живое" сечение, м2, не менее

Расчетная масса, кг, не более

150х150

150х150

210х210

0.009

0.36

200х200

200х200

260х260

0.018

0.52

250х250

250х250

310х310

0.026

0.7

300х300

300х300

360х360

0.04

1.0

400х400

400х400

460х460

0.065

1.44

ОБРАЗЕЦ ЗАПИСИ В ДОКУМЕНТАЦИИ ПРИ ЗАКАЗЕ

СКОРОСТЬ В «ЖИВОМ» СЕЧЕНИИ РЕШЁТОК РВС4-1, РВС4-2, РВС4Н

Площади «живого» сечения решеток, м2: 1 – 0,0013; 2 – 0,003; 3 – 0,006; 4 – 0,008; 5 – 0,01; 6 – 0,015; 7 – 0,02; 8 – 0,03; 9 – 0,04; 10 – 0,06; 11 – 0,08; 12 – 0,1; 13 – 0,15; 14 – 0,2; 15 – 0,31

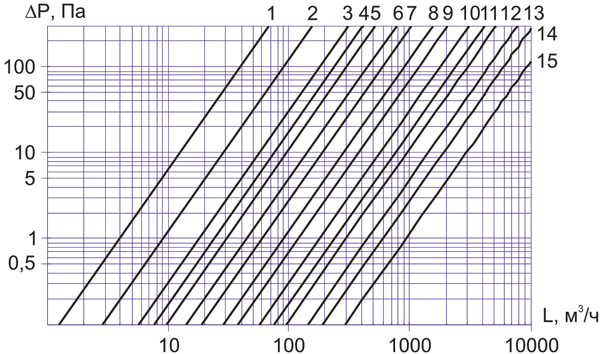

ПОТЕРИ ДАВЛЕНИЯ ДЛЯ РЕШЁТОК РВС4-1, РВС4-2, РВС4Н

Площади «живого» сечения решеток, м2: 1 – 0,0013; 2 – 0,003; 3 – 0,006; 4 – 0,008; 5 – 0,01; 6 – 0,015; 7 – 0,02; 8 – 0,03; 9 – 0,04; 10 – 0,06; 11 – 0,08; 12 – 0,1; 13 – 0,15; 14 – 0,2; 15 – 0,31

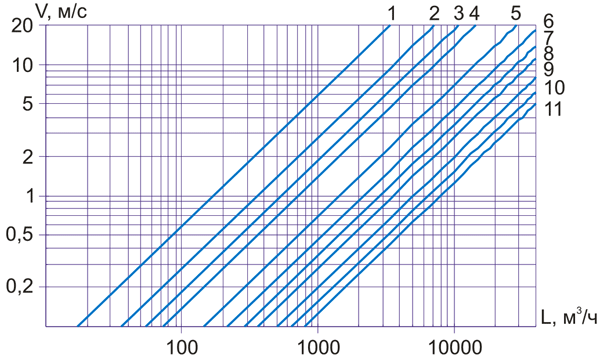

СКОРОСТЬ В «ЖИВОМ» СЕЧЕНИИ РЕШЁТОК РВС4-3

Площади «живого» сечения решеток, м2: 1 – 0,047; 2 – 0,1; 3 – 0,15; 4 – 0,2; 5 – 0,4; 6 – 0,6; 7 – 0,8; 8 – 1,0; 9 – 1,4; 10 – 1,8; 11 – 2,2

ПОТЕРИ ДАВЛЕНИЯ ДЛЯ РЕШЁТОК РВС4-3

Площади «живого» сечения решеток, м2: 1 – 0,047; 2 – 0,1; 3 – 0,15; 4 – 0,2; 5 – 0,4; 6 – 0,6; 7 – 0,8; 8 – 1,0; 9 – 1,4; 10 – 1,8; 11 – 2,2

СОСТАВНЫЕ РЕШЁТКИ

Составные решетки изготавливаются в случаях превышения любой (обеими) из сторон строительного проема размера 1900 мм. В этом случае сторона проема (обе стороны) разбивается посредством установки перемычек (брус, швеллер, тавр и т. п.) на одинаковые проемы, при этом перемычка создает опору и возможность крепления соответствующей стороны решетки. Ширина перемычки выбирается из следующих соображений:

при размере вновь полученного проема не более 1500 мм — ширина перемычки может быть выбрана в пределах 45—50 мм;

при размере вновь полученного проема более 1500 мм — ширина перемычки выбирается размером 95—100 мм.

В случае установки перемычек шириной 45–50 мм лицевые полки составной решетки, примыкающие друг к другу, изготавливаются шириной 25 мм (ширина основной полки — 50 мм), в итоге в месте примыкания образуется полка шириной также 50 мм, что предпочтительнее с точки зрения дизайна.

В случае установки перемычки шириной 95–100 мм составные решетки изготавливаются с шириной лицевой полки 50 мм.
Установка составных решеток приводит к потере «живого» сечения. Процент потери определяется отношением размера проема, закрытого перемычкой и полками решетки в месте стыка к общему размеру проема.

При указании составной решетки в проектной документации рекомендуется запись (пример): Решетки составные РВС4-3 в количестве ___шт для установки в проем В1 х Н1, ширина перемычек___ мм.


МОНТАЖ И ПРИСОЕДИНЕНИЕ

Решетки монтируются непосредственно в воздуховоды или строительные проемы (на воздуховоды или строительные проемы — для РВС4Н).

Монтаж осуществляется с помощью открытого винтового крепления. Саморезы устанавливаются заподлицо с поверхностью решетки и входят в комплект поставки.

Монтаж РВС4, РВА4
Монтаж РВС4Н
