Решётки нерегулируемые РВА9

Решетки РВА9 с горизонтальным расположением нерегулируемых жа­люзи используются для вы­тяжки или притока воздуха сис­темами вентиляции, кондици­онирования или воздушного отопления и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.


При необходимости регулиров­ки объема воздушного потока (регулировки «живого» сече­ния) решетки комплектуются клапаном расхода воздуха (клапан Б1 или клапан Б2).
Нерегулируемая решетка РВА9
РВА9-Б1

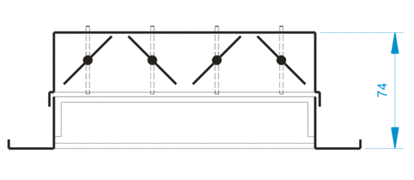

Конструкция нерегулируемой решетки РВА9 с клапаном Б1


Условия эксплуотации

Решетки РВА9 по условиям эксплуатации изготавливаются в климатическом исполнении У (умеренный климат), а в части места размещения соответствуют категориям 3, 4, 5 ГОСТ 15150-69 (в том числе помещения с повышенной влажностью и конденсатом).

Конструкция

Решетки представляют собой раму прямоугольной формы с установленными в нее горизонтальными жалюзи, жестко закрепленными под углом 90° к лицевой поверхности изделия. Фиксацию жалюзи обеспечивают вертикальные перемычки.

Материал – алюминий. В качестве защитно-декоративного покрытия используется порошковая полимерная краска. Основной цвет покрытия – белый RAL9016. Возможно ок­рашивание в другой цвет по каталогу цветов RAL.

Крепление – открытое винтовое. Размер проема под установку решетки (строительный проем) – B1xH1.

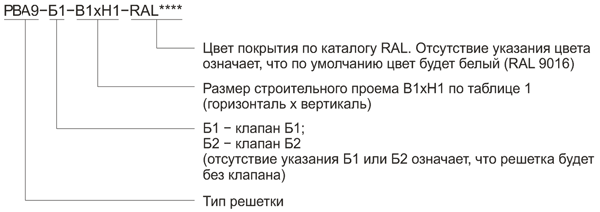

Образец записи в документации при заказе

Характеристики решёток типа РС9

Таблица 1. Стандартные размеры1, прощадь "живого" сечения, расчетная масса решеток РВА9

Условное обозначение (строительный проем), В1хН1, мм

«Живое» сечение, м?, не менее

Расчетная масса, кг, не более



Условное обозначение (строительный проем), В1хН1, мм

«Живое» сечение, м?, не менее

Расчетная масса, кг, не более

100х50

0,0032

0,07



250х250

0,0518

0,45

150х50

0,005

0,06



300х250

0,0626

0,53

100х100

0,0051

0,11



400х250

0,0842

0,66

150х100

0,0074

0,29



500х250

0,1058

0,84

200х100

0,0156

0,18



600х250

0,1274

0,99

300х100

0,0238

0,24



800х250

0,1706

1,28

400х100

0,032

0,3



1000х250

0,2138

1,59

500х100

0,0402

0,38



1200х250

0,257

1,89

600х100

0,0484

0,45



300х300

0,076

0,59

150х150

0,0176

0,2



400х300

0,1022

0,77

200х150

0,0239

0,25



500х300

0,1284

0,97

300х150

0,0365

0,35



600х300

0,1546

1,12

400х150

0,0491

0,43



800х300

0,207

1,46

500х150

0,0617

0,54



1000х300

0,2594

1,82

600х150

0,0743

0,64



1200х300

0,3118

2,15

800х150

0,0995

0,83



400х400

0,1373

1

1000х150

0,1247

1,03



500х400

0,1725

1,24

1200х150

0,1499

1,22



600х400

0,2077

1,46

200х200

0,0327

0,32



800х400

0,2781

1,9

300х200

0,0499

0,42



1000х400

0,3485

2,36

400х200

0,0671

0,54



1200х400

0,4189

2,8

500х200

0,0843

0,67



500х500

0,2166

1,53

600х200

0,1015

0,79



600х500

0,2608

1,81

800х200

0,1359

1,01



800х500

0,3492

2,34

1000х200

0,1703

1,21



1000х500

0,4376

2,92

1200х200

0,2047

1,49



1200х500

0,526

3,44

* Примечание: По запросу Заказчика изготавливаются решетки других размеров.

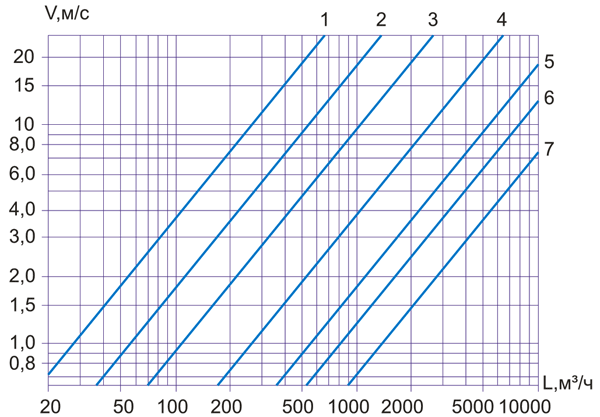

СКОРОСТЬ В «ЖИВОМ» СЕЧЕНИИ РЕШЁТОК РВА9

Площади ­­«живого» сечения решеток, м2: 1 — 0,008; 2 — 0,016; 3 — 0,032; 4 — 0,08; 5 — 0,16; 6 — 0,24; 7 — 0,4.

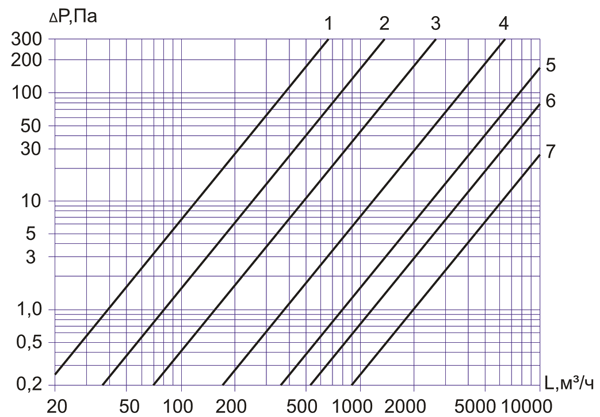

ПОТЕРИ ДАВЛЕНИЯ ДЛЯ РЕШЁТОК РВА9

Площади ­­«живого» сечения решеток, м2: 1 — 0,008; 2 — 0,016; 3 — 0,032; 4 — 0,08; 5 — 0,16; 6 — 0,24; 7 — 0,4.


Монтаж и присоединение

Решетки монтируются непосредственно на воздуховоды или в строительные проемы.

Саморезы устанавливаются заподлицо с поверхностью решетки и входят в комплект поставки.

Монтаж с помощью открытого винтового крепления.
