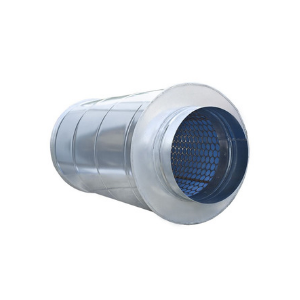

Шумоглушитель трубчатый круглый «Евростандарт»

Шумоглушители трубчатые круглые «Евростандарт» предназначены для снижения уровня аэродинамического шума в системах вентиляции, создаваемого потоком воздуха при прохождении через приточные установки, вентиляторы, дросселя и другое сетевое оборудование.

Основным источников шума в системах вентиляции считается вентилятор, и установка трубчатого шумоглушителя «Евростандарт» в непосредственной близости от вентилятора способствует понижению шума.

Шумоглушители «Евростандарт» способны работать в широкополосном диапазоне и рассчитаны на работу в среде, не содержащей взрывоопасные и радиоактивные примеси.

Шумоглушитель трубчатый круглый «Евростандарт» изготавливается из оцинкованной стали, и состоит из следующих элементов:

  • Металлический кожух;
  • Диафрагма;
  • Стальной каркас.

Пространство между кожухом и каркасом равномерно заполнено по длине и сечению звукопоглощающим материалом. Каркас защищает звукопоглощающий материал от выдувания потоком воздуха. Каркас выполняется либо из перфорированного оцинкованного стального листа, либо сетки из черного металла и обтянут стеклотканью.

Характеристики круглого трубчатого шумоглушителя

  • Шумоглушитель трубчатый круглый «Евростандарт» имеет стандартную длину – 600, 900 и 1000 мм.
  • Минимальный внутренний диаметр шумоглушителя составляет 100 мм, рассчитанный на подключение к спирально-навивному или прямошовному воздуховоду.
  • Толщина слоя звукопоглощающего материала для шумоглушителя «Евростандарт» равна 50 мм.

Размеры по диаметрам круглого трубчатого шумоглушителя «Евростандарт» представлены в таблице.

Диаметр d, мм (внутренний) Диаметр D, мм (внешний) Исполнение внутреннего канала Длина L, мм
100 200 Перфорированный спиральнонавивной воздуховод 600
900
1000
125 225 Перфорированный спиральнонавивной воздуховод 600
900
1000
160 280 Перфорированный спиральнонавивной воздуховод 600
900
1000
200 315 Перфорированный спиральнонавивной воздуховод 600
900
1000
250 355 Перфорированный спиральнонавивной воздуховод 600
900
1000
315 450 Перфорированный спиральнонавивной воздуховод 600
900
1000
400 500 Перфорированный спиральнонавивной воздуховод 600
900
1000
450 560 Перфорированный спиральнонавивной воздуховод 600
900
1000
500 630 Перфорированный спиральнонавивной воздуховод 600
900
1000
630 710 Сетка оцинкованная, ячейка 10х10 600
900
1000
710 800 Сетка оцинкованная, ячейка 10х10 600
900
1000
800 900 Сетка оцинкованная, ячейка 10х10 600
900
1000
900 1000 Сетка оцинкованная, ячейка 10х10 600
900
1000
