Пылеулавливающий агрегат ПУ-800/SP ПУ-1500/SP ПУ-2500/SP ПУ-4000/SP

28.06.2014

Рукавный пылеулавливающий агрегат предназначен для очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли, выделяющейся во время металлообработки, работы с сыпучими материалами и прочих процессов, сопровождаемых выделением вредных частиц размером до 3 микрон.

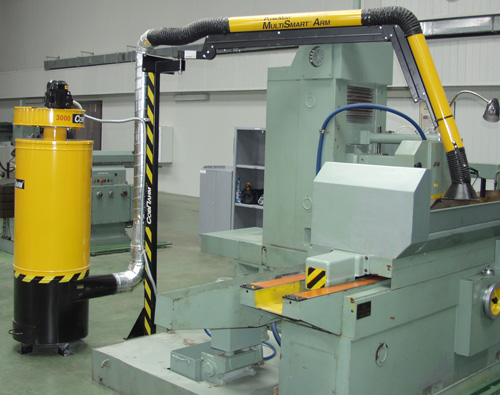

Пылеулавливающий агрегат эксплуатируется в помещении как конечное устройство по рециркуляционной схеме, так и в составе системы промышленной вентиляции. Температура перемещаемого воздушного потока не должна превышать +90 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.

Функционирование
Принцип работы пылеулавливающего агрегата основан на использовании - при отделении крупной фракции - центробежных сил, возникающих при вращении воздушно-пылевого потока внутри корпуса агрегата, и последующей фильтрации потока в рукавах из фильтровальной ткани.
Воздушный поток поступает через входной патрубок в цилиндрический корпус, где под действием центробежных сил крупные частицы пыли отбрасываются к стенкам корпуса пылеулавливающего агрегата, теряют скорость и падают в пылесборник. Мелкие частички улавливаются фильтровальными рукавами, которые периодически очищаются с помощью ручного встряхивающего механизма.
В результате очищенный воздух выводится наружу сверху корпуса агрегата.

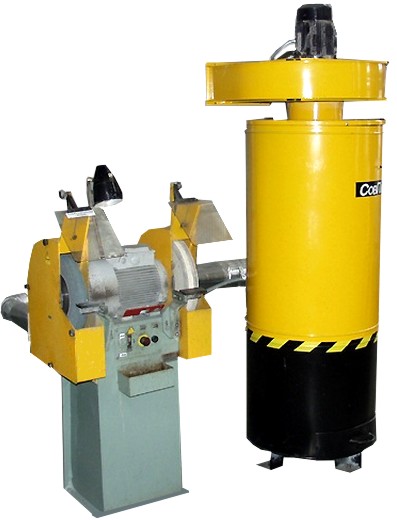

Конструкция
Корпус пылеулавливающего агрегата изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.
Сбоку корпуса агрегата расположен входной патрубок круглого сечения (D=160мм), позволяющий подключить к агрегату источник загрязненного воздуха. Сверху корпуса фильтра крепится монтажный фланец, позволяющий установить вентилятор или подключить воздуховод к центральной вытяжной системе. В нижней части корпуса агрегата располагается пылесборник с совком.
Пылеулавливающий агрегат поставляется в собранном виде и готовый к работе. Мобильное или стационарное исполнение уточняется при заказе.

Тех. характеристика

Модель агрегата:

а) ПУ-800/SP - вентилятор FUA-1800/SP или FUA-2100/S применяется. Расход воздуха - 800 м3/час, 1000(Па). Предназначен для: 4,2кв/м, вес = 50кг.

б) ПУ-1500/SP - вентилятор FUA-3000/SP применяется. Расход воздуха - 1500 м3/час, 1100(Па). Предназначен для: 5,0 кв/м, вес = 70кг.

в) ПУ-2500/SP - вентилятор FUA-4700/SP или 6000/SP применяется. Расход воздуха - 2500 м3/час, 1100(Па), Предназначен для: 8,2 кв/м, вес=90кг

г) ПУ-4000/SP - вентилятор FUA-4700/SP или FUA-6000/SP применяется. Расход воздуха - 4000 м3/час, 1200(Па). Предназначен для 9,8 кв/м, вес = 100кг

  1. Примечание
  2. Указан вес без учета вытяжного вентилятора.
  3. Эффективность очистки агрегата до 99%.
  4. Уровень шума не более 80 Дб(A).
  5. Для каждой модели агрегата можно дополнительно заказать соответствующий комплект рукавных фильтров КРФ-хххх.
  6. Габариты фильтров см. в паспорте изделия.
