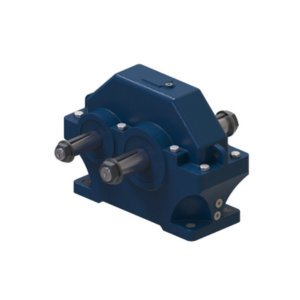

Цилиндрический редуктор 1ЦУ-200
Редуктор 1ЦУ-200 (ЦУ-200) представляет собой одноступенчатый цилиндрический механизм, предназначенный для увеличения крутящего момента и уменьшения скорости вращения в оборудовании с маломощными двигателями.
Данное устройство широко применяется в различных промышленных установках, где требуется приводное электрическое оборудование. Его используют в составе ленточных транспортеров, роликовых систем, смесителей и подъемных механизмов. Редуктор демонстрирует высокий КПД и хорошо справляется с кратковременными вращательными нагрузками.
Основная функция редуктора — преобразование крутящего момента и снижение частоты вращения вала. Конструкция выполнена в одноступенчатом исполнении с цилиндрическими шестернями и надежным корпусом, обеспечивающим устойчивость к нагрузкам. Модель имеет межосевое расстояние 200 мм и диапазон передаточных чисел от 2 до 6,3.
Технические характеристики
- Передаточные числа: от 2 до 6,3
- Межосевое расстояние: 200 мм
- Тип конструкции: одноступенчатый цилиндрический редуктор
- Расположение валов: горизонтальное
- Высокий коэффициент полезного действия
Условия эксплуатации
- Работа с постоянными, переменными и реверсивными нагрузками
- Возможность длительной эксплуатации или работы с остановками
- Вращение валов допускается в любом направлении
- Максимальная частота вращения входного вала — 1800 об/мин
- Атмосферные условия типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м³
- Климатическое исполнение: У, Т (категории размещения 1–3); УХЛ, О (категория размещения 4) по ГОСТ 15150
Пример условного обозначения
1ЦУ – 200 – 2,5 – 12 КК У2
- 1ЦУ — тип редуктора
- 200 — межосевое расстояние
- 2,5 — номинальное передаточное число
- 12 — вариант сборки
- КК — исполнение концов входного и выходного валов
- У2 — климатическое исполнение и категория размещения

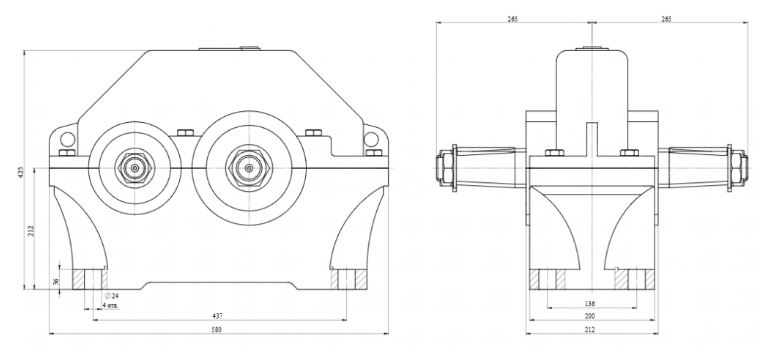

Габаритные размеры 1ЦУ-200
Технические характеристики 1ЦУ-200
| Технические характеристики | 1ЦУ-200 | |||
| Передаточные числа | 2; 2.5; 3.15; 4; 5; 6.3; | |||
| Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) | 2500 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах | 2500 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 2800 | ||
| выходного вала | 6300 | |||
| Коэффициент полезного действия, не менее, % | 0.98 | |||
| Масса, не более, кг | в чугунном корпусе | 135 | ||
| в алюминиевом корпусе | - | |||

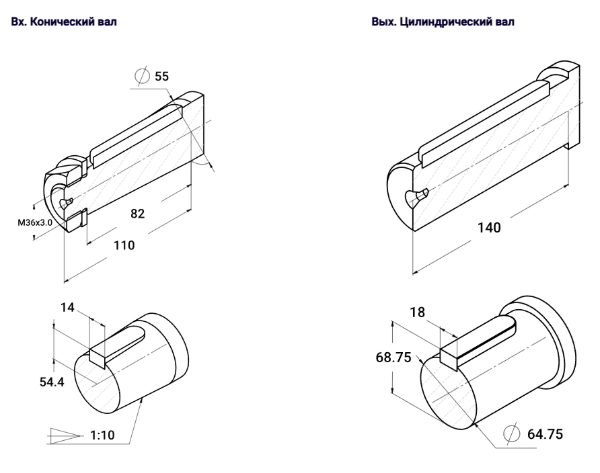

Присоединительные размеры входных и выходных валов
