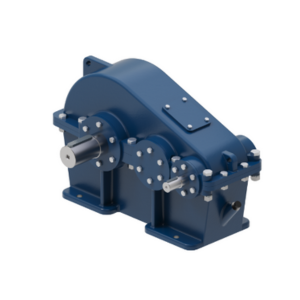

Цилиндрический редуктор ЦДН-35

Двухступенчатый горизонтальный цилиндрический редуктор ЦДН-35 представляет собой надежное и эффективное устройство массой 35 кг, предназначенное для работы с двигателями средней мощности.

Редуктор применяется для увеличения крутящего момента и снижения скорости вращения, что делает его идеальным для использования в приводах ленточных конвейеров, роликовых механизмов, тяговых лебедок и подъемных устройств, функционирующих при вращательно-кратковременных нагрузках.

Основная функция ЦДН-35 заключается в повышении крутящего момента и уменьшении частоты вращения вала, обеспечивая эффективную передачу мощности с минимальными потерями. Коэффициент полезного действия достигает 98%, что гарантирует стабильную и долговечную работу механизмов.

Конструкция и особенности

• Двухступенчатая система цилиндрических шестерен для надежной и стабильной работы
• Внешний вид схож с редукторами серии РМ, но с боковыми крышками на болтах и зацеплением Новикова
• Прочный чугунный корпус обеспечивает долговечность и работу под высокими нагрузками

Технические характеристики

• Передаточное число: от 8,04 до 49,2
• Межосевое расстояние: 350 мм
• Номинальный крутящий момент на выходном валу: 71 000 Н*м
• Двухступенчатая конструкция с цилиндрическими шестернями
• Высокий КПД — до 98%
• Горизонтальная ориентация редуктора

Условия применения

• Нагрузка постоянная или знакопеременная
• Возможность вращения валов в обе стороны
• Климатические исполнения: У, Т для категорий размещения 1–3; УХЛ, О для категории 4 по ГОСТ 15150
• Горизонтальная установка редуктора с опорной плоскостью вниз

Пример обозначения при заказе

Редуктор обозначается следующим образом: ЦДН-350-50-12-ЦЦ УЗ, где:

• ЦДН — тип редуктора
• 350 — межосевое расстояние
• 50 — номинальное передаточное число
• 12 — вариант сборки
• ЦЦ — вариант исполнения концов входного и выходного валов
• УЗ — климатическое исполнение и категория размещения

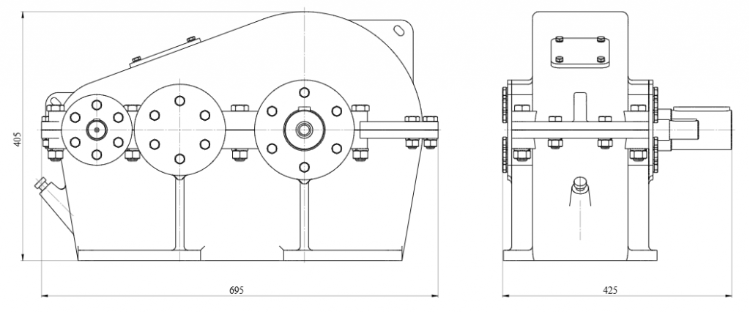

Габаритные размеры ЦДН-35

Технические характеристики ЦДН-35
