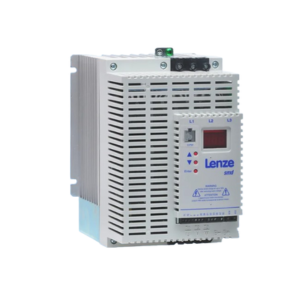

Частотный преобразователь Lenze SMD
Частотный преобразователь Lenze SMD предназначен для повышения эффективности работы электродвигателей и сокращения энергопотребления в диапазоне мощностей от 0,25 до 22 кВт.
Устройство отличается простотой программирования и удобством эксплуатации, позволяя легко интегрировать его в состав оборудования пользователя.
Преобразователь оснащен встроенной системой защиты от межфазного замыкания, пробоя на землю, перенапряжения, заклинивания двигателя и перегрузки по току.
Серия SMD (TML/TMD) оптимизирована для пользователей, благодаря чему настройка и программирование устройств под конкретные задачи не требует высокой квалификации персонала.
Дополнительные функции включают ограничение тока с изменяемой частотой для стабилизации скорости двигателя, удобный светодиодный дисплей и малошумную работу.
Для защиты параметров устройства от несанкционированного изменения в преобразователях предусмотрена функция блокировки настроек с помощью пароля.
Основные функции Lenze SMD:
- Управление по U/f (линейное и квадратичное)
- Векторное управление (для моделей TMD)
- Регулирование скорости
- Разгон, торможение, реверсирование
- Защита от перегрузки по току и напряжению, отключение при обрыве фаз и заклинивании вала двигателя
- Температурный контроль электродвигателя
- Компенсация скольжения
- Торможение постоянным током
- Ручная регулировка скорости
- Диапазон регулирования с поддержанием номинального момента 1:10
- Мотор-потенциометр
- PI-регулятор
- S-кривая
- Индикация оборотов
- Фильтр подавления радиопомех (ФПР)
- Три настраиваемые фиксированные частоты
- Функция защиты «Пароль»
Технические характеристики частотного преобразователя Lenze SMD
| Климатические условия | класс 3K3 для EN 50178 |
| Температурный диапазон | от -20 ° C до +70 ° C |
| Рабочая температура | от 0 до +55 ° С ( со снижением мощности на 2,5 % на каждый ° C выше +40 ° С) |
| Высота установки 0 до 4000 м над уровнем моря ( со снижением мощности на 5% выше 1000 м над уровнем моря ) | |
| Влажность окружающей среды | ≤ 95% (без конденсации) |
| Устойчивость к вибрации Acceleration стабильность до 0,7 г | |
| Степень защиты | IP 20 |
| Уровень шума соответствует требованиям класса А в EN 55011 при установке в шкафу управления | |
| Частота коммутации | 4 , 6, 8 и 10 кГц ( с уменьшением тока на 10 кГц ) |
| Выходная частота | 0 до 240 Гц, для SMD до до 1000 Гц |
| Мощность | |
| SMD : от 0,25 до 2,2 кВт - однофазные 220V и от 0,37 до 22 кВт - трехфазные 380V | |
| TML : от 0.25 до 2.2 кВт - однофазные 220V | |
| TMD: от 0,25 до 2,2 кВт - однофазные 220V и от 0,37 до 7,5 кВт - трехфазные 380V | |
| Напряжение питания | |
| SMD, TMD, TML : 230 В, однофазный , от 180 до 264 В , от 48 до 62 Гц | |
| SMD ,TMD: 400 В, трехфазное , от 320 до 528 В , от 48 до 62 Гц | |
| Цифровые входы | |
| SMD: 4 свободно программируемых цифровых входа, 1 цифровой релейный выход | |
| TML: 3 свободно программируемые , 1 фиксированный ( старт / стоп ) | |
| TMD: 4 свободно программируемые , 1 фиксированный ( старт / стоп ) | |
| Аналоговые выходы | |
| SMD: свободно программируемый аналоговый вход (0-10В, 0-20 mA, 4-20 mA) | |
| TML : 1 программируемый , от 0 до 5 В, от 0 до 10 В; 0 до 20 мА , от 4 до 20 мА | |
| TMD: 2 программируемых , от 0 до 5 В, от 0 до 10 В; 0 до 20 мА , от 4 до 20 мА | |
| Выходы | |
| Выход реле TML : 1 свободно программируемое реле , 250 В переменного тока , 3 | |
| 24 В постоянного тока , 2 А; 240 В постоянного тока, 0,22 | |
| Цифровой выход TMD: 2 свободно программируемых , макс. на 24 В постоянного тока, 50 мА (открытый коллектор) | |
| Аналоговый выход TMD: 1 свободно программируемый , от 0 до 10 В, 20 мА | |
| Связь SMD,TMD: RS485 ( Modbus или LECOM B ), кроме того SMD управляется с помощью CANopen связи (в том числе через системную шину) | |
