Накладные термопреобразователи 0-10В и 4-20 мА конструктивно состоят из сенсоров Pt100 (В), подключенных к нормирующему преобразователю, преобразующему полученное значение в сигнал 0-10В или 4-20 мА. Датчики 4-20мА рекомендовано использовать, когда расстояние до контроллера более 100 метров, а также при наличии на объекте источников помех и ЭМ-излучений. Преобразователи с выходным сигналом 0-10В мы рекомендуем использовать только при небольшой длине кабельной линии с использованием экранированного кабеля вдали от источников помех и ЭМ-излучения.

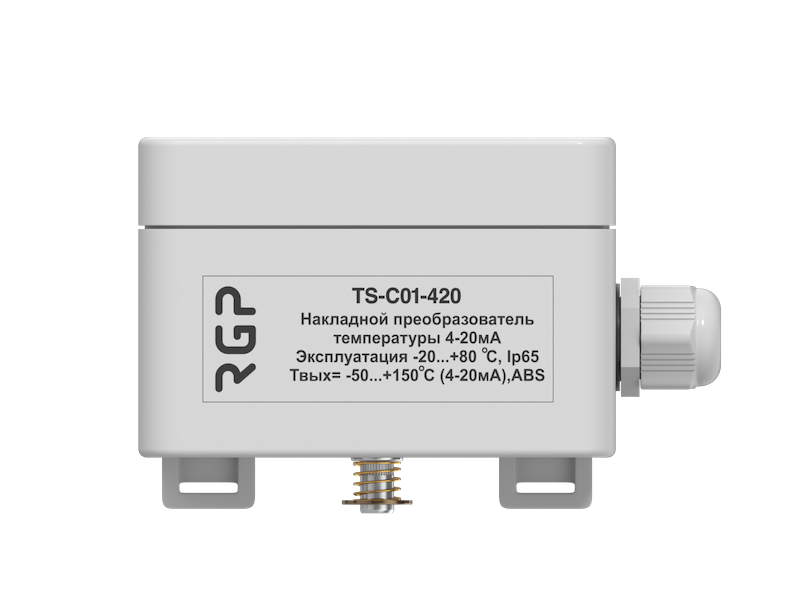

Накладные преобразователи температуры представляют собой пластиковый корпус, внутри которого находится нормирующий преобразователь и сенсора Pt100, размещенного внутри вынесенного за пределы корпуса зонда. Диапазон измерения преобразователей -50…+150 градусов. Преобразователи TS-С01-420 (-010) используются для измерения температуры трубопроводов в гражданском и промышленном строительстве.
Термопреобразователи 0-10В или 4-20мА предназначены для непрерывного преобразования температуры воздуха в унифицированный выходной сигнал. Датчики могут использоваться для работы в системах автоматического контроля, регулирования и регистрации температуры объектов в различных отраслях промышленности и энергетики.
Точная настройка показаний: нормирующий преобразователь позволяет осуществлять точную настройки (калибровку) показаний датчика температуры с помощью настроечных потенциометров, расположенных на его корпусе.
Технические данные
| Диапазон измерения температуры: |
-50…+150 °C |
| Защита измерительного элемента: |
Контактная пластина |
| Кабельный ввод: |
М16х1.5 |
| Температура эксплуатации датчика: |
-40…+90 °C |
| Точность термосопротивления: |
Pt100 класс В = 0,3 °C |
| Точность преобразователя: |
0,2 % от полной шкалы |

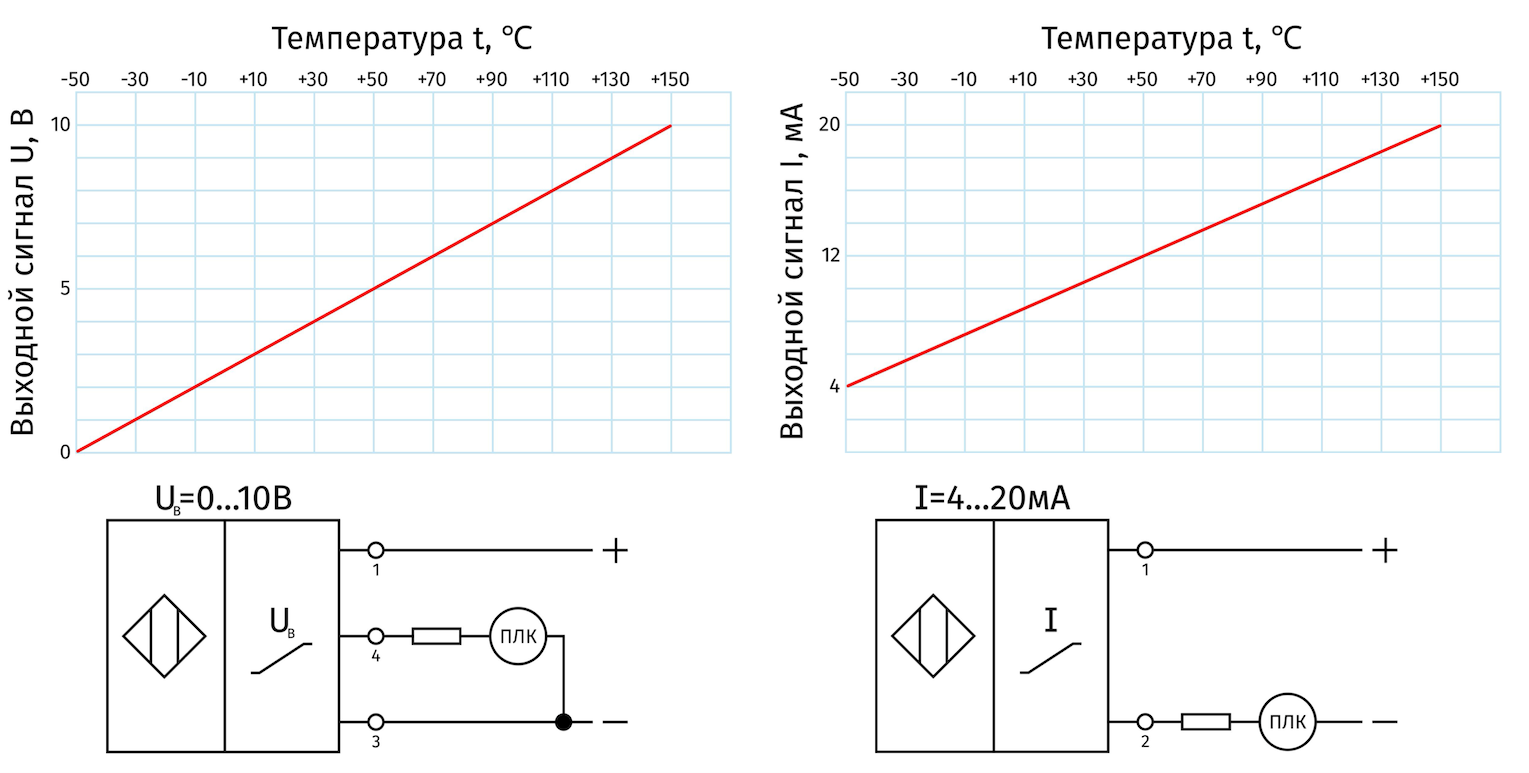

| Зависимость “ток-температура”: |
Линейная (4-20 мА = -50…+150 °C) |
| Зависимость “напряжение-температура”: |
Линейная (0-10В = -50…+150 °C) |
| Степень защиты: |
IP 65 |
| Сигналы на выходе: |
0-10В или 4-20 мА |
| Номинальное напряжение: |
24 В |
| Допустимое напряжение: |
12…36 В |
| Номинальное значение сопротивления нагрузки (24 В): |
600 Ом |
| Максимальное значение сопротивления нагрузки (36 В): |
1250 Ом |
Чертеж
Аналоги
| ОВЕН |
ДТС325 |
| ПОИНТ |
ТС-Б-У |
| ТЕПЛОПРИБОР |
ESMU, ESMT, ESMB, ESMC |
| БЕСКОНТА |
STA02-A79B35-K |
| РЭЛСИБ |
Т.П/П-420-Кл2-1, Т.П/П-420-Кл2-2 |
Артикулы
| TS-С01-420 |
Накладной преобразователь температуры промышленный (4-20мА, -50…+150) |
| TS-С01-010 |
Накладной преобразователь температуры промышленный (0-10В, -50…+150) |
