Привод электрический прямоходный ПЭП-САЗ-1-Ех-IN-2000-40/45-У2-230AC-IP67-0/07
Электрический прямоходный привод ПЭП-САЗ-1-Ех-IN-2000-40/45-У2-230AC-IP67-0/07 предназначен для автоматизации регулирующей и запорной арматуры в инженерных и промышленных системах, включая объекты с повышенными требованиями к взрывозащите.
Устройство применяется в отопительных, вентиляционных, технологических и транспортных установках, обеспечивая точное линейное перемещение штока при работе в потенциально опасных зонах.
Конструктивные особенности
Модель выполнена во взрывозащищенном корпусе с маркировкой Ех, что гарантирует безопасную эксплуатацию в зонах с наличием горючих газов или пылей.
Корпус с классом защиты IP67 обеспечивает полную защиту от пыли и влаги, включая кратковременное погружение в воду.
Привод оснащён электродвигателем на 230 В AC, усиленным редуктором и точным механизмом контроля хода, что позволяет надежно управлять арматурой в разнообразных технологических процессах.
- Выпускается с усилием 2000Н;
- Мощностью 10Вт;
- Скоростью 45 мм/мин.
Преимущества модели
- Взрывозащищённое исполнение
- Герметичный корпус с высокой степенью защиты
- Большое усилие и стабильная работа механизма
- Совместимость с аналоговыми системами управления
Технические характеристики ПЭП-САЗ-1-Ех-IN-2000-40/45-У2-230AC-IP67-0/07
| Исполнение | Интеллектуальное | |
| Установочное положение | Любое, кроме приводом вниз | |
| Климатическое исполнение (Температура окружающей среды) | У2(-25°С...+55°С) – стандарт, УХЛ2 (-40°С...+55°С) – опционно. |
|
| Класс защиты- пылевлагозащищённость | IP67 | |
| Класс взрывозащиты | Ex d IIB T4 - стандарт, Ex d IIC T4 - опционно | |
| Тип электродвигателя | Асинхронный, с тепловой защитой от перегрузки. | |
| Питающее напряжение | Однофазный AC 230V AC 50Hz – стандарт, Однофазный AC 110V AC 50Hz – опционно, Трехфазный AC 380V AC 50Hz – опционно, DC 24V – опционно. |
|
| Наличие ручного дублёра | Да | |
| Входной сигнал | Аналоговый 4… 20 mA - стандартно, 0…10 V – опция. |
|
| Выходной сигнал | Аналоговый 4… 20 mA - стандартно, 0…10 V – опция. |
|
| ЖК-дисплей | Да, инфракрасный | |
| Пульт дистанционного управления | Да | |
| Режим работы | S-4 | |
| Функция безопасности при потере питающего напряжения | Да, при наличии внешнего источника бесперебойного питания (ИБП) | |
| Функция автоматической настройки рабочего хода | Да | |
| Функция самодиагностики | Да | |
| Кабельный интерфейс | 2 гермоввода NPT 3/4"; Ф кабеля 11-17мм; клеммы до 2,5мм² | |
| Опции | Интерфейс связи - RS-485 Протокол связи - Modbus, Протокол связи - HART поверх 4-20мА (доступен для ПЭП-САЗ-EX-IN-2000 (4000), Внешний источник бесперебойного питания (ИБП) |
|

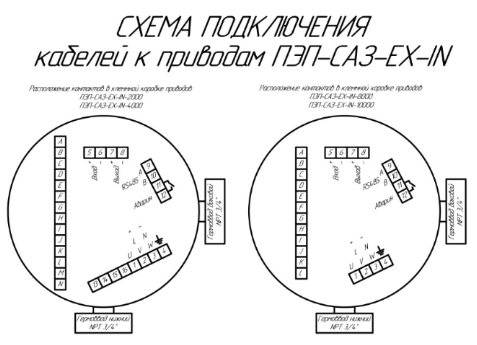

Схема подключения
