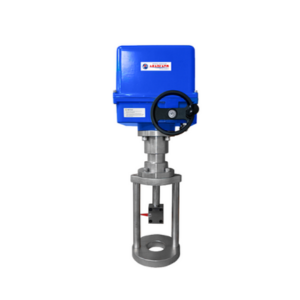

Привод электрический прямоходный ПЭП-САЗ-2-12000-75/45-У2-230AC-IP67-0/15
Электрический прямоходный привод ПЭП-САЗ-2-12000-75/45-У2-230AC-IP67-0/15 предназначен для автоматизации запорной и регулирующей арматуры в инженерных системах различного назначения.
Устройство обеспечивает точное линейное перемещение штока и применяется в системах отопления, вентиляции, кондиционирования, водоснабжения, а также в промышленных технологических процессах.
Высокая точность и надежность делают данный привод эффективным элементом современных систем управления.
- Выпускается с усилием 8000Н;
- Мощностью 60Вт;
- Скоростью 45 мм/мин.
Конструктивные особенности
Привод выполнен в герметичном корпусе со степенью защиты IP67, что обеспечивает устойчивость к воздействию пыли и влаги, включая возможность кратковременного погружения в воду
Модель оснащена электродвигателем на 230 В AC, прочным редуктором и механизмом точного контроля хода.
Климатическое исполнение У2 позволяет эксплуатировать устройство в закрытых помещениях при нормальных условиях окружающей среды.
Преимущества модели
- Высокая точность позиционирования
- Герметичная конструкция корпуса
- Длительный эксплуатационный ресурс
- Совместимость с современными системами автоматики
Технические характеристики ПЭП-САЗ-2-12000-75/45-У2-230AC-IP67-0/15
| Исполнение | Стандартное |
| Установочное положение | Любое, кроме приводом вниз |
| Климатическое исполнение (Температура окружающей среды) | У2 (-25°С...+55°С ) |
| Степень защиты оболочки (пылевлагозащищённость IP) | IP67 |
| Тип электродвигателя | Асинхронный, управление бесконтактное(симистор). |
| Питающее напряжение | Однофазный AC 230V AC 50Hz |
| Наличие ручного дублёра | Да, с переключателем между ручным и автоматическим управлением |
| Входной сигнал | Трехпозиционный 24V DC + аналоговый 4...20mA (источник питания цепи управления 24V DC встроен в привод) |
| Выходной сигнал | Аналоговый 4-20mА, активный (источник питания петли 4-20mА встроен в привод) |
| Ограничение усилия | Отключение двигателя по превышению усилия на штоке (контроль тока двигателя). |
| Режим работы | Для запорной арматуры: Кратковременный ход S-2, 10 минут; Повторно-кратковр. ход S-4, 25%, от 6 до 90 циклов в час; Для регулирующей арматуры: Повторно-кратковр. ход S-4, 25%, от 90 до 1200 циклов в час. |
| Настройка рабочего хода | Настройка рабочего хода через меню привода в ручном режиме |
| Кабельный интерфейс | 1000-4000H: 2 гермоввода; Ф кабеля- 4-8мм2; 8000-10000H: 2 гермоввода; Ф кабеля- 5-10мм2; 12000-40000H: 2 гермоввода; Ф кабеля- 6-12мм, клеммы до 2,5мм2 |
| Аварийная функция | При потере сигнала управления 4-20мА: открытие/закрытие/переход в заданное положение (при наличии внешнего ИБП) |
