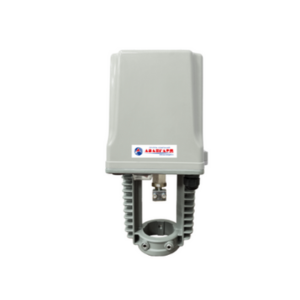

Привод прямоходный ПЭП-САЗ-3-1500-25/7-У3.1-230AC-IP54-0/09
Привод прямоходный ПЭП-САЗ-3-1500-25/7-У3.1-230AC-IP54-0/09 предназначен для автоматизации управления регулирующей и запорной арматурой в составе технологических процессов.
Устройство обеспечивает точное линейное перемещение штока по командам от электрических управляющих сигналов, поддерживая стабильную работу арматуры в системах вентиляции, отопления, водоснабжения, а также в других промышленных и инженерных установках.
Назначение и особенности конструкции
Привод используется для дистанционного управления арматурой, требующей прямого хода, и может работать в составе автоматизированных систем контроля и регулирования.
Конструкция привода обеспечивает устойчивость к внешним воздействиям, надёжность в длительной эксплуатации и точность позиционирования.
Степень защиты IP54 гарантирует защиту от пыли и брызг воды, что позволяет использовать привод в помещениях с умеренными условиями эксплуатации.
- Выпускается с усилием 1500Н;
- Мощностью 6,5Вт;
- Скоростью 7 мм/мин.
Преимущества применения
Использование привода ПЭП-САЗ-3-1500-25/7-У3.1-230AC-IP54-0/09 обеспечивает высокую точность регулирования, стабильность работы оборудования и совместимость с современными автоматизированными системами управления.
Компактные размеры и оптимальная мощность делают устройство удобным для интеграции в существующие инженерные решения.
Технические характеристики ПЭП-САЗ-3-1500-25/7-У3.1-230AC-IP54-0/09
| Исполнение | Стандартное |
| Установочное положение | Любое, кроме приводом вниз |
| Климатическое исполнение (температура окружающей среды) | У3.1 (-5°С до +55°С) |
| Класс защиты (пылевлагозащищённость) | IP54 |
| Тип электродвигателя | Асинхронный |
| Режим работы | Кратковременный ход S2 - 10мин. Повторно-кратковременный ход S4 - 25 %, от 6 до 90 ц/час |
| Питающее напряжение | Однофазный 230В AC 50 Гц ±10% |
| Входной сигнал | Трехпозиционный (отрыть, закрыть, стоп), 230В AC |
| Выходной сигнал | Отсутствует |
| Настройка рабочего хода | Настройка не требуется. Ход всегда максимальный, отключение по усилию |
| Основной моментный выключатель (ограничение усилия) | Автоматическое отключение электропривода при достижении максимального усилия |
| Основной концевой выключатель (ограничение рабочего хода) | Отсутствует |
| Сигнализация конечных положений (концевые выключатели ) | Отсутствует |
| Функция безопасности при потере питающего напряжения | Шток остается в том же положении |
| Наличие ручного дублёра | Да, с переключателем между ручным и автоматическим управлением |
| Кабельный интерфейс | 1 гермоввод с резьбой М16*1,5, Øкаб.4-8мм, клеммы до 1.5мм² |
Схема подключения
