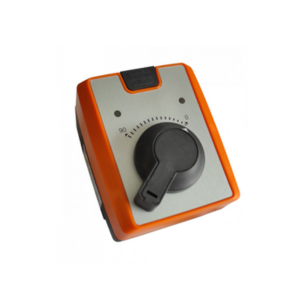

Электропривод ЭПК24АВ
Приводы используются для управления двухходовыми, трёхходовыми и четырёхходовыми смесительными клапанами, при этом создают крутящий момент до 10 Н·м. Управление осуществляется при помощи пропорционального управляющего сигнала в диапазоне 0–10 В.
Установка привода на клапаны выполняется с использованием специальных адаптеров, которые входят в комплект поставки. Устройства рекомендованы для эксплуатации с поворотными смесительными клапанами в системах вентиляции, отопления и кондиционирования воздуха.
Рабочий угол поворота привода составляет 90 градусов.
Привод снабжён рукояткой, позволяющей вручную изменять положение клапана. Для ручного режима необходимо нажать кнопку разблокировки и повернуть рукоятку в нужное положение. Чтобы вернуть устройство в автоматический режим, следует отпустить кнопку блокировки.

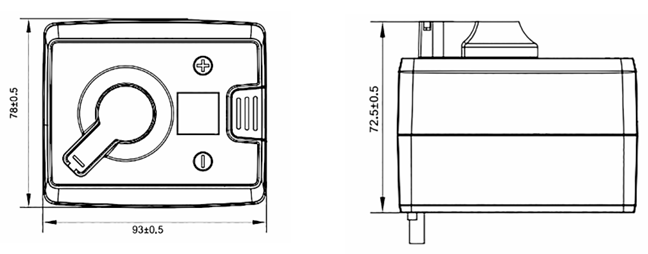

Габаритные размеры ЭПК24АВ
Технические характеристики ЭПК24АВ
| Напряжение питания ЭПК24 | 24В ±10% AC/DC |
| Потребляемая мощность | Рабочее 5Вт, Режим ожидания 1Вт |
| Время вращения 90° | 90 сек |
| Крутящий момент | 10Нм |
| Концевой выключатель (опция, см. таблицу заказа) | Два перекидных концевых выключателя |
| Температура эксплуатации | 0..+50С° |
| Температура хранения | -15…+65С° |
| Класс защиты корпуса | IP54 |
| Длина кабеля | 0,5м |
Схемы подключения ЭПК24АВ
