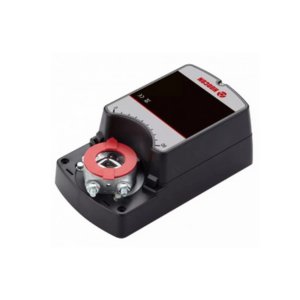

Электропривод Hoocon DA32MU24-AS 32Нм 24В
Электропривод Hoocon DA32MU24-AS 32Нм 24В воздушный без возвратной пружины 2-SPDT предназначен для управления воздушными заслонками и клапанами.
Его применение возможно в системах приточной, вытяжной и приточно-вытяжной вентиляции, VAV-системах, отоплении, центральном кондиционировании и автоматике.
Максимальная площадь заслонки или клапана составляет 6,5 м².
Особенности DA32MU24-AS 32Нм 24В
- Быстрая работа двигателя. Высокая скорость срабатывания обеспечивает эффективность управления.
- Долговечность и защита. Встроенная защита гарантирует надежную работу устройства при любых условиях и нагрузках.
- Надежный корпус. Прочный материал корпуса обеспечивает сохранность механизма и его устойчивость к внешним воздействиям.
- Испытания на помехоустойчивость. Привод успешно протестирован на устойчивость к электромагнитным помехам, что подтверждает его надежность и долговечность.
- Широкий диапазон рабочих температур. Устройство стабильно функционирует при температуре от -20°C до +50°C.
- Легкость установки. Привод оснащен схемой подключения, что упрощает процесс монтажа и ввода в эксплуатацию.
- Низкий уровень шума. Уровень шума не превышает 45 дБ, что позволяет использовать устройство в различных условиях, включая жилые и общественные здания.
Спецификация DA32MU24-AS 32Нм 24В
| Тип оборудования | Электроприводы воздушные без возвратной пружины |
| Серия | DA…MU |
| Артикул (SKU) | DA32MU24-AS |
| Модификация модели | DA32MU24-AS |
| Применение | для воздушных заслонок и клапанов |
| Напряжение питания | 24 В |
| Крутящий момент, Н·м | 32 Нм |
| Площадь заслонки (клапана) | до 6.5 м² |
| Тип управления | плавное 0–10 В |
| Охранная функция (защита) | без возвратной пружины |
| Время срабатывания (двигатель / мотор) | ≤ 215 сек. (90°) |
| Вспомогательный переключатель | 2 x SPDT |

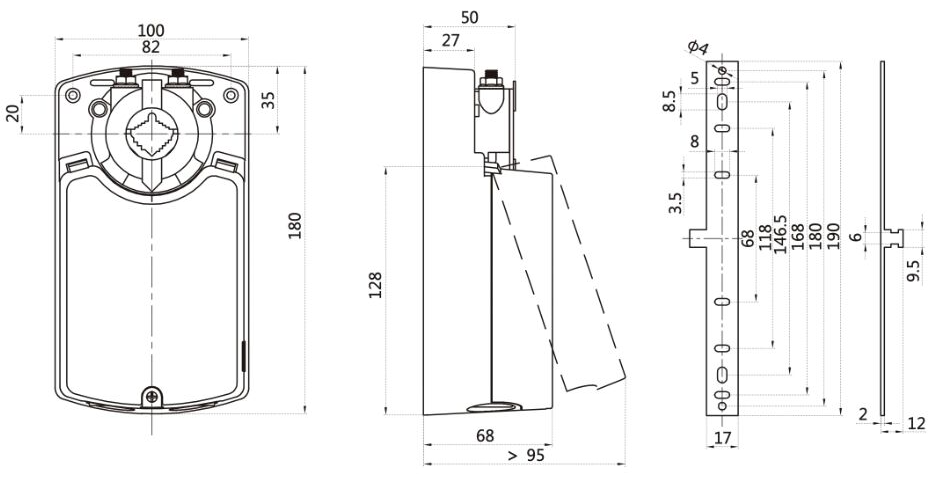

Габаритные размеры DA32MU24-AS 32Нм 24В
Технические характеристики DA32MU24-AS 32Нм 24В
| Категория | Описание |
| Тип оборудования | Электроприводы воздушные без возвратной пружины |
| Серия | DA…MU |
| Артикул (SKU) | DA32MU24-AS |
| Модификация модели | DA32MU24-AS |
| Применение | для воздушных заслонок и клапанов |
| Электрические параметры | |
| Напряжение питания | 24 В |
| Номинальное напряжение | 24 В, 50 / 60 Гц |
| Тип напряжения | AC / DC (переменное / постоянное) |
| Диапазон номинального напряжения | 19.2...28.8 В |
| Потребляемая мощность (во время вращения) | 5 Вт |
| Потребляемая мощность (в состоянии покоя) | 0.5 Вт |
| Мощность трансформатора | 10VA |
| Соединение (кабель) | Двигатель 3 x 0,5 мм², Вспом. переключатель 3 x 0,5 мм² |
| Электрическое подключение | клеммы |
| Функциональные параметры | |
| Крутящий момент, Н·м | 32 Нм |
| Время срабатывания (двигатель / мотор) | ≤ 215 сек. (90°) |
| Вспомогательный переключатель | 2 x SPDT |
| Тип управления | плавное 0–10 В |
| Площадь заслонки (клапана) | до 6.5 м² |
| Охранная функция (защита) | без возвратной пружины |
| Направление вращения двигателя | выбирается вручную |
| Ручное управление | с помощью кнопки возврата |
| Угол поворота | макс. 95° |
| Регулировка угла поворота | с помощью мех. упора |
| Уровень шума | 45 Дб |
| Индикация положения | механическая |
| Условия эксплуатации | |
| Класс защиты оборудования (IEC) | III (Безопасное низкое напряжение) |
| Температура окружающей среды (IEC) | -20... +50°C |
| Температура хранения (IEC) | -30... +80°C |
| Влажность окружающей среды относительная | 95% (без конденсата) |
| Тест на влажность | EN 60730-1 |
| Обслуживание | не требуется |
| Размеры и вес | |
| Размер вала заслонки (длина штока) | ≥ 50 мм |
| Размер круглого вала заслонки к (диаметр штока) | 10… 20 мм |
| Размер квадратного вала заслонки (сторон штока) | 10x10… 16x16 мм |
| Размеры привода Д x Ш x В | 180 х 100 х 68 мм |
| Размеры в упаковке Д x Ш x В | 210 х 115 х 100 мм |
| Вес, нетто | ≤ 1.3 кг |
| Вес, брутто | ≤ 1.5 кг |
| Габаритные размеры привода (чертеж) | См. схему в документации |
| Заводские данные | |
| Страна происхождения | Китай |
| Родина бренда | Китай |
| Торговая марка | Hoocon™ |
| Испытание на долговечность | 100000 циклов |
| Гарантия | 5 лет |
| Завод изготовитель | Ningbo Hoocon Automation Control Equipment Co., Ltd |
