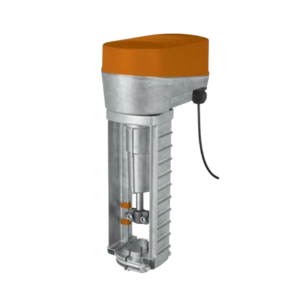

Электропривод для седельных клапанов Belimo AV24-MFT
Электропривод Belimo AV24-MFT разработан для управления седельными клапанами.
Преимущества Belimo AV24-MFT
- Легкий монтаж. Привод быстро крепится к шейке клапана при помощи специального хомута, а шток клапана автоматически соединяется с приводным штоком. Устройство можно установить в любом положении на шейке клапана.
- Надежность работы. Привод защищен от коротких замыканий и от переполюсовки питания.
- Ручное управление. Выполняется с использованием шестигранного ключа 5 мм через специальное гнездо на корпусе привода. При подаче питания шток автоматически возвращается в позицию, соответствующую управляющему сигналу.
Принцип действия Belimo AV24-MFT
Плавная регулировка производится стандартным аналоговым управляющим сигналом 0-10 В.
Функция MFT
Встроенный микропроцессор обеспечивает широкую настройку параметров привода, что позволяет гибко конфигурировать его для различных условий эксплуатации.
Индикация положения
Механический индикатор на установочной скобе показывает текущее положение клапана, а двухцветный светодиод под крышкой указывает состояние привода.

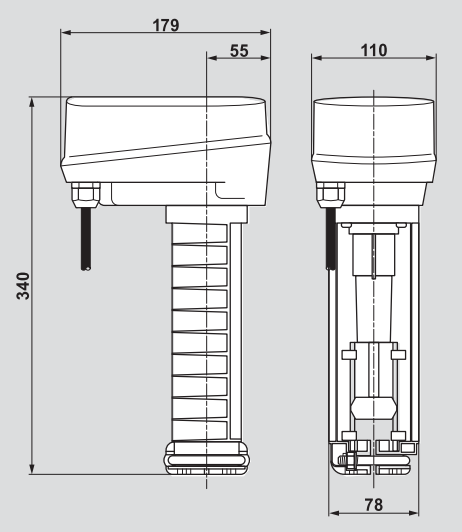

Габаритные размеры Belimo AV24-MFT
Технические характеристики Belimo AV24-MFT
| Модель | АV24-MFT |
| Напряжение питания | AC 24 B 50/60 Гц, DC 24 B |
| Диапазон напр. питан. | AC 19.2…28.8 B, DC 21.6…28.8 B |
| Расчетная мощность | 12 ВА |
| Потребляемая мощность | 6 Вт |
| Соединит. кабель | 1 м, 5х0.75 мм2 |
| Управляющий cигнал | DC 0…10 B 100 кОм |
| Рабочий диапазон | DC 2…10 B |
| Напр. обратной связи | DC 2…10 B (макс. 0,5 мА) |
| Номинальный ход | 40 мм |
| Фактическое усилие | 2500 Н |
| Ручное управление | Шестигранный ключ, самовозврат |
| Время хода штока | 3 cек/мм (настраивается |
| Уровень шума | Макс. 35 дБ |
| Индикация положения | Механическая |
| Степень защиты | IP 54 |
| Класс защиты | III (для низких напряжений) |
| Температура эксплуатации | 0…+50 ºС |
| Температура хранения | от 40…+80 ºС |
| Техн. обслуживание | Не требуется |
| Вес | 2,9 кг (без клапана) |

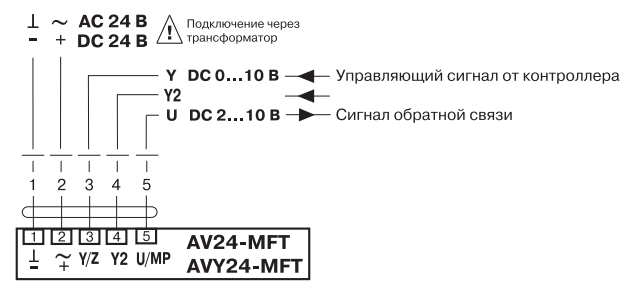

Схема электрических соединений
