Привод для установки на дисковый поворотный затвор SY3-230-3-T IP67

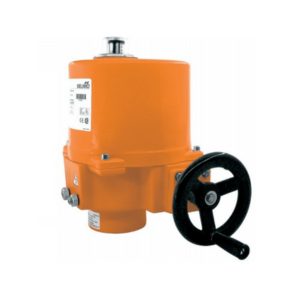

Электропривод Belimo SY3-230-3-T IP67 разработан для использования с дисковыми поворотными затворами.
Управление электроприводом вручную осуществляется с помощью гаечного ключа. Поворот ключа по часовой стрелке приводит к открытию затвора.
Легкость установки: Простая и прямая монтажная система на дисковую поворотную заслонку. Угол установки можно выбрать с шагом в 90°, что обеспечивает гибкость при монтаже.
Гарантия надежности: Встроенные концевые выключатели автоматически отключают питание двигателя. Дополнительную защиту от перегрева обеспечивает термостат, который срабатывает при температуре 135°C, предотвращая перегрузки.
Встроенный подогрев: Система внутреннего подогрева препятствует образованию конденсата внутри корпуса электропривода, что увеличивает срок службы устройства.

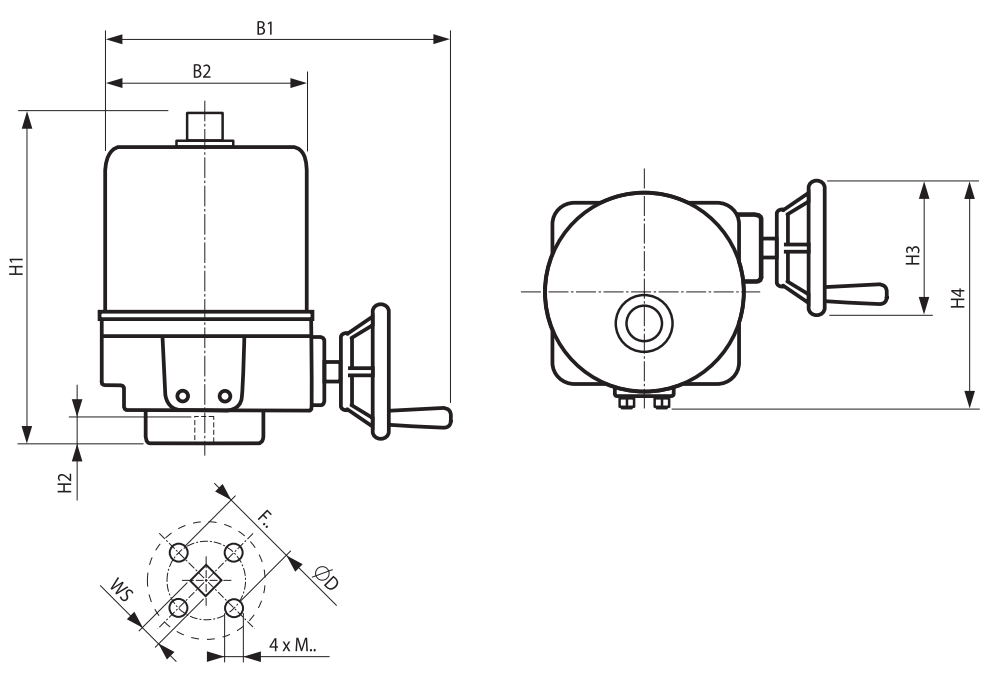

Габаритные размеры SY3-230-3-T IP67
| H1, мм | H2, мм | H3, мм | H4, мм | B1, мм | B2, мм | F.. | D, мм | WS, мм | M.. |
| 255 | 30 | 123 | 208 | 326 | 180 | F07 | 70 | 22 | M8 |
Технические характеристики SY3-230-3-T IP67
| Номинальное напряжение | 230 В ~ 50/60 Гц |
| Диапазон номинального напряжения | 198…253 В ~ |
| Расчетная мощность | 115 |
| Потребляемая мощность | 40 |
| Вспомогательные переключатели | 2 однополюсных с двойным переключением, 5 А I |
| Точки переключения: | настраиваются в диапазоне 90 ° |
| Соединение: | Клеммы 2 × 1,5 мм² или 1 × 2,5 мм² |
| Функциональные данные | |
| Ручное управление | Временное с помощью колеса |
| Угол поворота | 90 ° (ограничивается внутренними концевыми выключателями) |
| Рабочий цикл | 30% (например 17 с / 40 с ) |
| Уровень шума | Макс. 70 дБ |
| Индикация положения | Механический указатель (встроенный) |
| Безопасность | |
| Класс защиты | I (с заземлением ) |
| Степень защиты корпуса | IP67 |
| Температура окружающей среды | –20…+65° С |
| Температура среды | –20…+100° С (в дисковом затворе) |
| Температура хранения | –30…+80° С |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | Не требуется |
| Материал корпуса | Литой алюминий |
| Размеры/вес | |
| Вес | 11 |

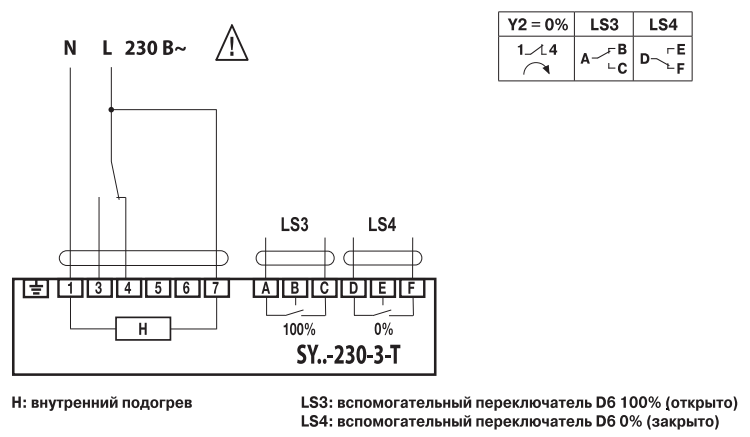

Схема подключения
