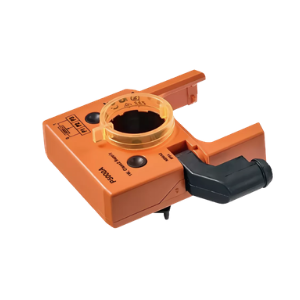

Вспомогательный переключатель Belimo S2A (-F)

Вспомогательные переключатели S2A / S2A-F предназначены для сигнализации конечных положений или выполнения функции переключения при любом положении заслонки.

Переключатели имеют две группы беспотенциальных переключающих контактов. Вспомогательные переключатели S2A применяются с приводами воздушных заслонок серий LM..A, NM..A, SM..A, GM..A, GK..A, регулирующих шаровых клапанов серий LR..A, NR..A, SR..A и приводов заслонок “баттерфляй” серий GR..A, DR..A.

Вспомогательные переключатели S2A-F применяются с приводами воздушных заслонок c возвратной пружиной серий LF.., NF..A, SF..A.

Характеристики переключателя S2A / S2A-F

• Количество переключателей: 2 шт., однополюсная группа переключающих контактов;
• Коммутирующая способность: 1 мА ... 3 (0,5) А, АС 250 В;
• Точки переключения: 0...100 % - настраивается;
• Электрическое подключение: Кабель 1м, 6х0,75 мм²;
• Сопротивление изоляции 4 кВ;
• Температура эксплуатации -30…+50 С;
• Размеры (ДхВхШ), мм: 101х76х27;
• Температура хранения -40…+80 С;
• Вес 250 г;
• Для приводов серий LM...A, NM..A, SM..A и GM...A.

Схема подключения переключателя S2A / S2A-F

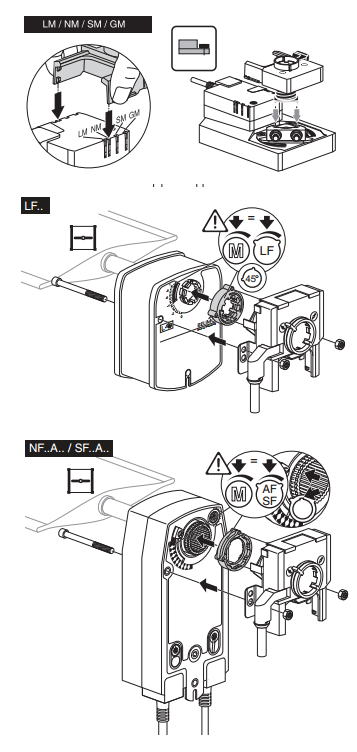

Схема установки переключателя S2A / S2A-F
