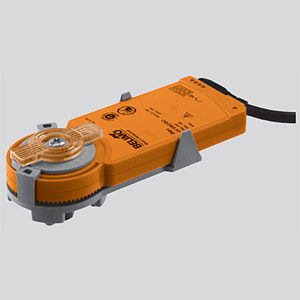

Электропривод KR230
Поворотный электропривод для 2 и 3ходовых шаровых кранов DN10…20
- Крутящий момент 2 Нм
- Номинальное напряжение 100…240 В ~, 50/60 Гц
- Управление откр./закр. или 3позиционное
Технические данные
| Номинальное напряжение | 100…240 В ~, 50/60 Гц |
| Диапазон номинального напряжения | 85…265 В ~ |
| Расчетная мощность | 3 ВА |
|
Потребляемая мощность: - во время вращения - в состоянии покоя |
1.5 Вт 1 Вт |
| Соединение | Кабель: 1 м, 3 х 0,75 мм2 |
| Параллельное подключение | Возможно с учетом мощностей |
| Крутящий момент (номинальный) | Мин. 2 Нм при номинальном напряжении |
| Ручное управление | Редуктор выводится из зацепления при помощи магнита |
| Установка Kvs |
Ограничение угла поворота От положения 90° (ААВ=100%) с шагом 2,5° Шкала 25…100% Kvs |
| Время поворота | 75 с / 90° |
| Уровень шума | Макс. 35 дБ (без крана) |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | II все изолировано |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды | -30…+50 °С |
| Температура переносимой среды | +5…+80 °С в шаровом кране |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | не требуется |
| Вес | ≈ 220 г (без крана) |

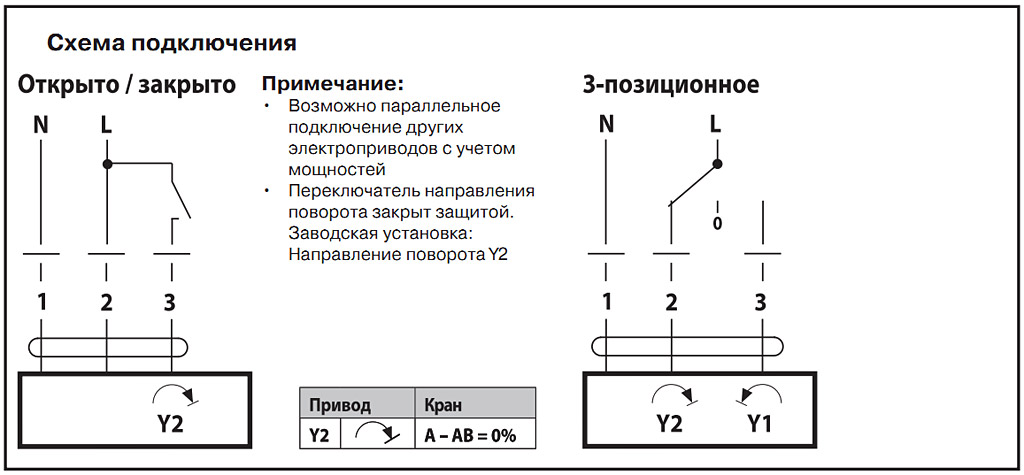

Схема подключения
Преимущества
Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положения электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (редуктор выводится из зацепления на все время, пока магнит расположен на части корпуса с обозначением). Магнит для отключения редуктора входит в комплект поставки.
Настраиваемый угол поворота
Угол поворота настраивается от положения 90° (ААВ=100%) с шагом 2,5°. Шкала 25…100% Kvs
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

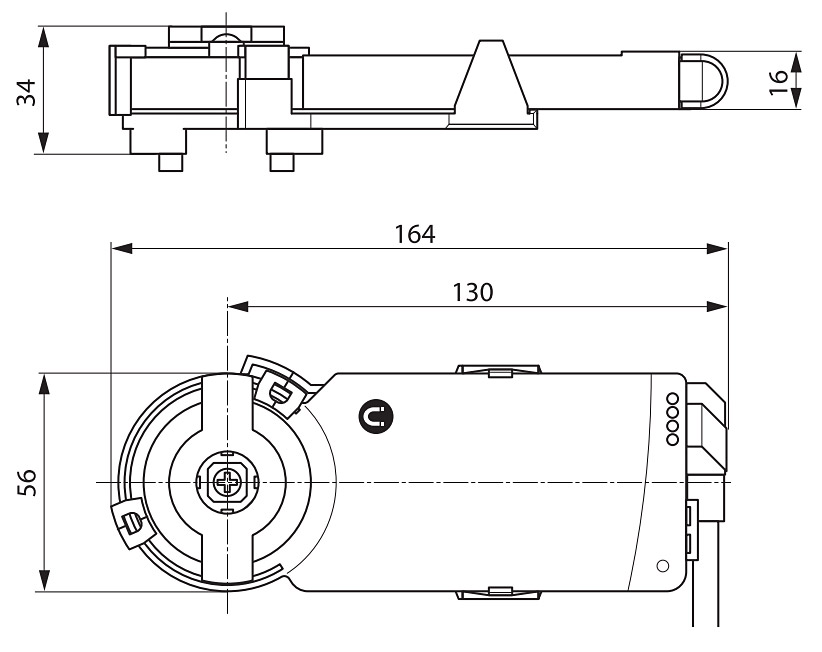

Габаритные размеры (мм)
