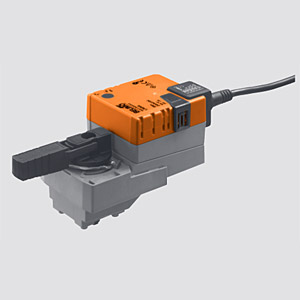

Электропривод LR230A, LR230A-S
Поворотный электропривод для двухпозиционных шаровых кранов DN15…32
- Поворотный электропривод для 2-х и 3-ходовых запорных клапанов
- Крутящий момент 5 Нм
- Номинальное напряжение 100…240 В~
- Управление : откр./закр., трехпозиционное управление
- Встроенный вспомогательный переключатель (для LR230A-S)
Технические данные
| Номинальное напряжение | 100…240 В ~ 50/60 Гц |
| Диапазон номинального напряжения | 85…265 В ~ |
| Расчетная мощность | 4 ВА |
| Вспомогательный переключатель | 1 однополюсный, 1 мА... 3(0,5 )А, 250 В~ (настраивается 0...100 %) (для LR230A-S) |
|
Потребляемая мощность: - во время вращения - в состоянии покоя |
1,0 Вт 0,2 Вт |
|
Соединение: - питание - вспомогательный переключатель |
Кабель: 1м, 3 х 0.75 мм2 1м, 3 х 0.75 мм2 |
| Параллельное соединение | Возможно c учетом мощностей |
| Крутящий момент (номинальный) | Мин. 5 Нм при номинальном напряжении |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Время повтора | 90 с/ 90 º |
| Уровень шума | Макс. 35 дБ (без клапана) |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | III (для низких напряжений) |
| Электромагнитная совместимость | Соответствует 89/336/ЕЕС |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды | 0...+50ºС |
| Температура переносимой среды |
+5...+110° С (шаровой кран) -10° С с подогревом штока по запросу |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир. (по EN 60730-1) |
| Техническое обслуживание | не требуется |
| Вес | ≈ 550 г LR24A ≈ 600 г LR24A-S |

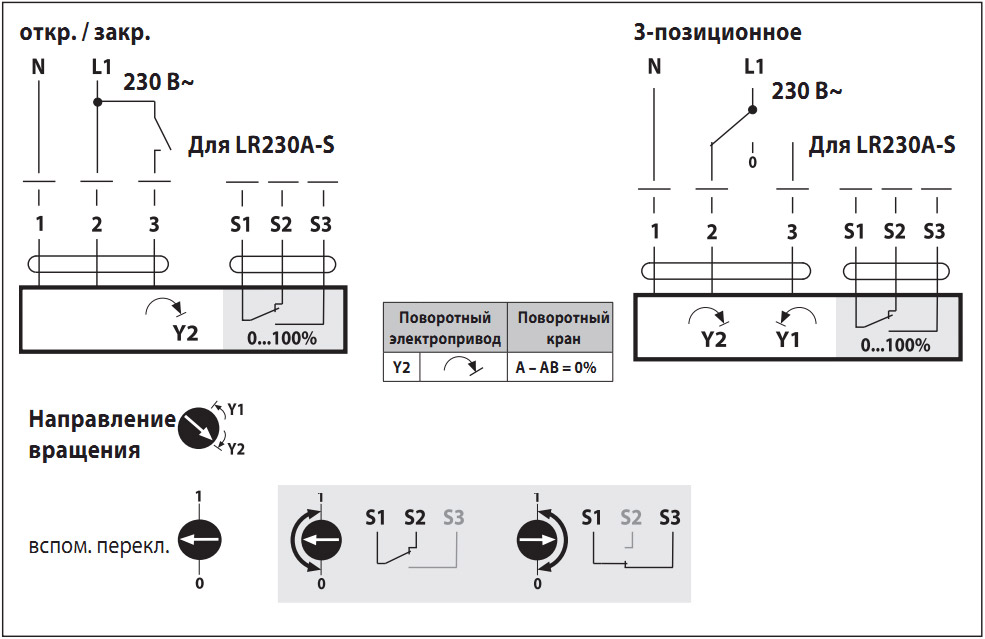

Схема подключения
_podkl.jpg)
Преимущества
Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положения электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Гибкая система сигнализации
Гибкая система сигнализации с настраиваемым вспомогательным переключателем (0...100%) (для LR230A-S)

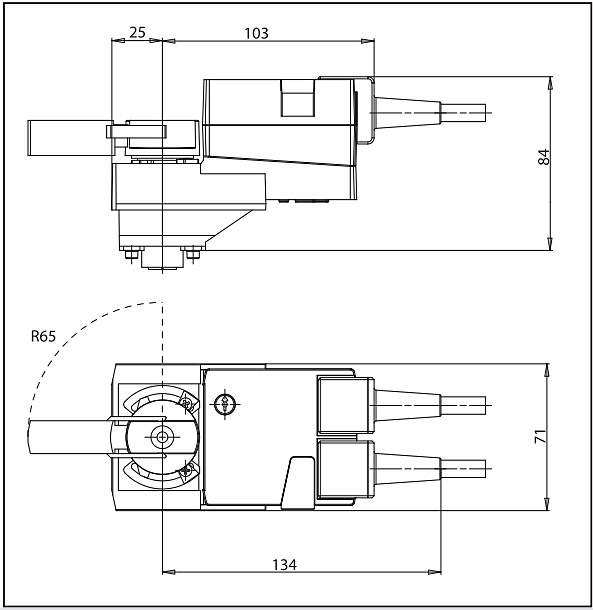

Габаритные размеры (мм)
_shema.jpg)
Электрические аксессуары
- Вспомогательный переключатель S...A, 1 или 2 полюс.
- Потенциометр обратной связи Р...А: 140, 500, 1000, 2800, 5000 и ли 10000 Ом
