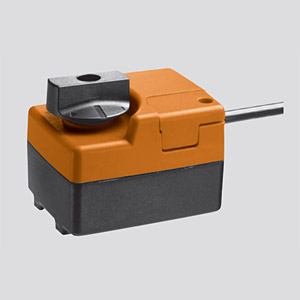

Электропривод TR(D)24-SR
Поворотный электропривод для 2-х и 3-ходовых шаровых кранов
TRD24SR для DN10
TR24SR для DN15
- Электропривод плавной регулировки (24 В~/=)
- Управление 0...10 В=
Технические данные
| Номинальное напряжение |
24 В В ~ 50/60 Гц ; 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В ~/= |
| Расчетная мощность | 1 ВА |
| Потребляемая мощность | 0.5 Вт |
| Соединение | Кабель: 1 м, 3×0,75 мм2 |
|
Крутящий момент (номинальный) - TR24-SR - TRD24-SR |
Мин. 2 Нм при номинальном напряжении Мин. 1,6 Нм при номинальном напряжении |
| Ручное управление | Временное выведение редуктора из зацепления |
| Угол поворота | 90 ° |
| Время поворота | 100 с |
| Уровень шума | Макс. 35 дБ (А) |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP40 |
| Температура окружающей среды | -7…+50º С (вместе с шаровым краном) |
| Температура переносимой среды | +5…+100° С (шаровой кран) |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир.(по EN 60730-1) |
| Электромагнитная совместимость | Соответствует 89/336/EEC по СЕ |
| Режим работы | Соответствует типу 1 по EN 607301 |
| Техническое обслуживание | не требуется |
| Вес | ≈ 300 г |
Схема подключения
24-sr_podkl.jpg)
Преимущества
Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Ручное управление
Возможно ручное управление при помощи рычага (при нажатом рычаге с самовозвратом редуктор выводится из зацепления)
Надежность функционирования
Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений
Габаритные размеры (мм)
24_shema.jpg)
