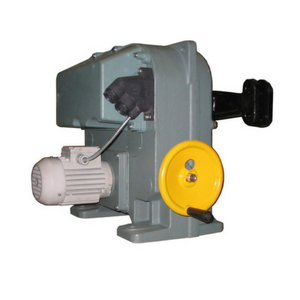

Электропривод (исполнительный механизм) МЭО 630
Электропривод (исполнительный механизм) МЭО 630 предназначен для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств.
Управление механизмом: контактное или бесконтактное. Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилители ФЦ-0610, ФЦ-0620.
Состав механизма:
- электродвигатель асинхронный;
- тормоз механический;
- редуктор;
- ручной привод;
- блок сигнализации положения;
- рычаг.
Основные функции МЭО 630
- автоматическое, дистанционное или ручное открытие и закрытие трубопроводной арматуры;
- автоматическая и дистанционная остановка рабочего органа арматуры в любом промежуточном положении;
- позиционирование рабочего органа трубопроводной арматуры в любом промежуточном положении;
- формирование информационного сигнала о конечных и промежуточных положениях рабочего органа арматуры и динамике его перемещения.
Технические характеристики МЭО 630
| Условное обозначение механизмов | Потребляемая мощность, Вт | Напряжение питания, управляющее устройство | Габаритные размеры, не более, мм | Масса, кг |
| МЭО 630/25-0,25-92К (КБ) | 200 |
220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610 |
445х452х402 | 74 |
| МЭО 630/63-0,63-92К (КБ) | ||||
| МЭО 630/63-0,25-92К (КБ) | ||||
| МЭО 630/160-0,63-92К (КБ) | ||||
| МЭО 630/10-0,25-92К (КБ) | 490 | 495х515х467 | 135 | |
| МЭО 630/25-0,63-92К (КБ) |

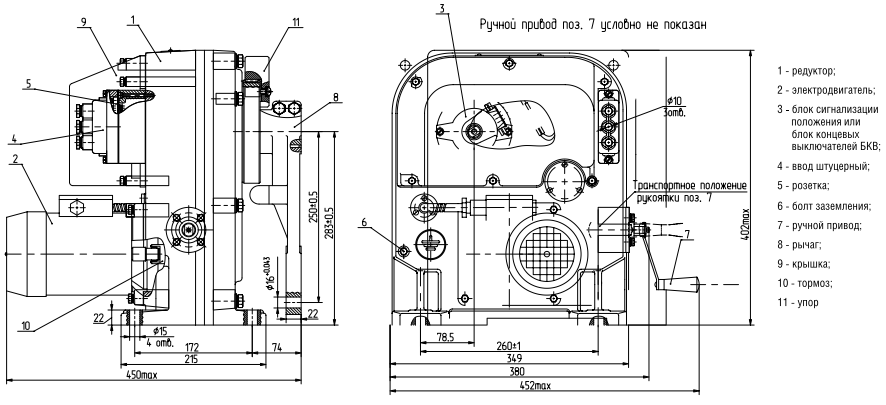

Схема устройства МЭО 630
