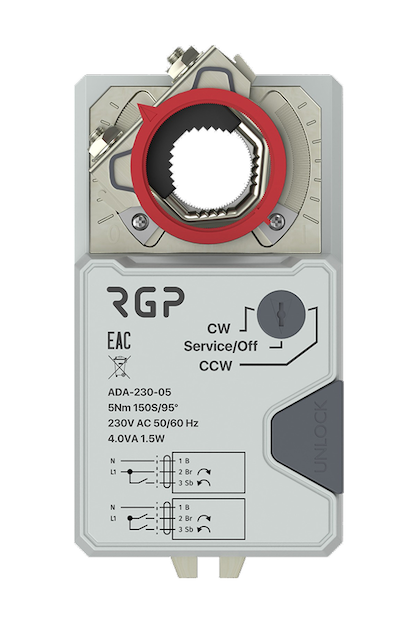

ADA Электропривод для воздушных заслонок без возвратной пружины 5, 10 и 20Нм

Компактные электрические приводы серии “ADA” с напряжением питания 24 или 230В постоянного или переменного тока, номинальными крутящим моментом 5, 10 и 20Нм предназначены для управления воздушными заслонками в вентиляционных системах посредством подачи управляющих сигналов «открыть» и «закрыть», либо с помощью пропорционального управляющего сигнала 0(2)-10В (серия ADA PRO). Версия привода -S выпускается с настраиваемым концевым переключателем.

⭐ Преимущества электроприводов:
✅ Взаимозаменяем с приводами Belimo (LM24A, LM230A)
✅ Универсальное крепление вала диаметром до 26 мм.
✅ Режим “Сервис” (отключение управляющего сигнала)
✅ Гарантия на привод 5 лет (до 100 000 циклов)
✅ Рабочая температура от -30°C до +50°C
✅ Бесщеточный бесшумный двигатель (Япония)
✅ Высокопрочные шестерни (Швеция)
✅ Высококачественный прочный пластик
✅ Уникальный и стильный дизайн привода
✅ Механический ограничитель поворота
✅ Комплектный кабель сечением 0.75 мм²

Привод позволяет регулировать объем воздушного потока, проходящего через воздуховод, или перекрывать сечение воздуховода совсем, когда выключается вентилятор. С помощью режима “СЕРВИС” управляющий сигнал может быть отключен и может осуществляться ручная установка положения клапана (привода).

⭐ Технические характеристики:
✅ Усилие привода: 5 Нм, 10 Нм и 15 Нм
✅ Площадь клапана (заслонки): от 1 м2 до 4 м2.
✅ □ Квадратный вал:  сторона 6-14 и 8-18 мм,
✅ ⌀ Круглый вал: диаметр 6-20 мм и 8-26 мм (зависит от модели)
✅ Ручное управление, индикатор положения, режим “Сервис”.
✅ Изменение направления вращения (переключатель CW-CCW).
✅ Автоматическое отключение электродвигателя в крайних положениях.
✅ Автоцентровка вала, универсальное крепление для разных диаметров.
✅ Реверсивная установка привода (для приводов 10 Нм и 20 Нм).

Технические данные

Монтаж

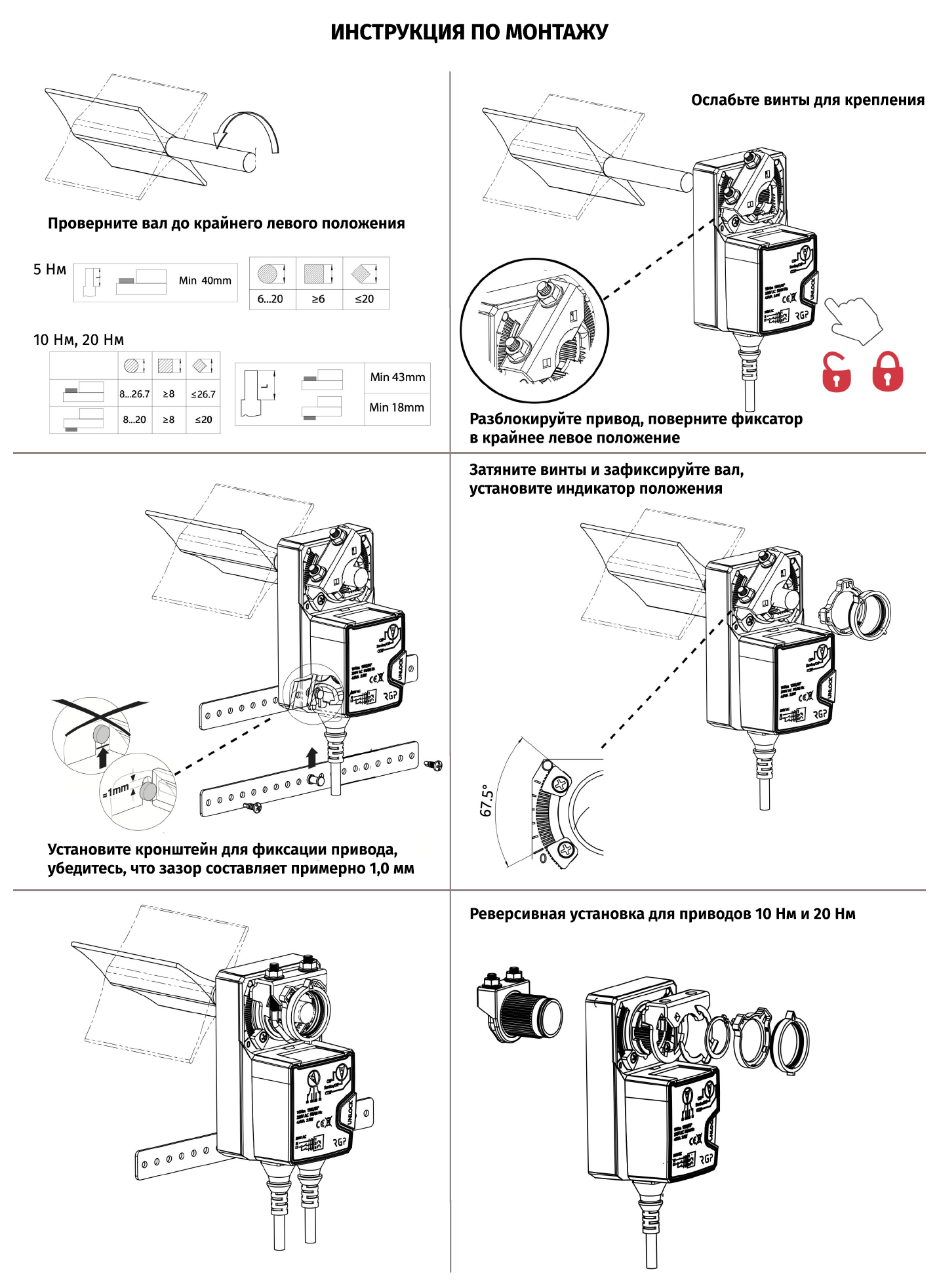

Монтаж электропривода: производится согласно указаниям, приведенным в инструкции по эксплуатации. Перед установкой обязательно изучите инструкцию полностью. Установка производится непосредственно на вал заслонки при помощи универсального U-образного захвата, привод снабжается фиксатором, предотвращающим вращение корпуса относительно вала. Возможно ручное управление электроприводом при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). Угол поворота может быть ограничен при помощи механических упоров. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении крайних положений. Гибкая система сигнализации с вспомогательным переключателем.

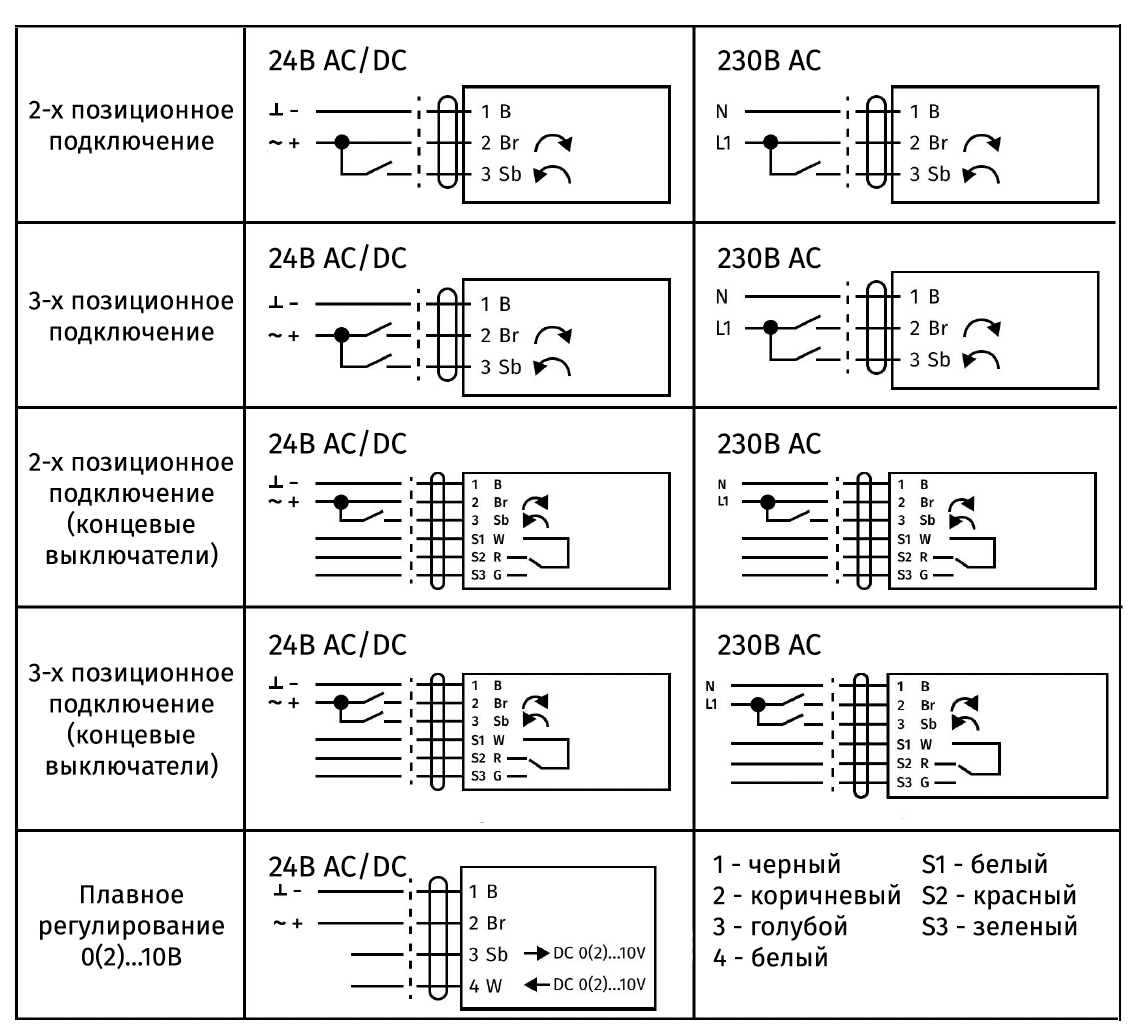

Для подключения электропривода используйте комплектный кабель согласно приведенной ниже схеме в соответствии с типом привода. Для постоянного тока подключите «+» к коричневому проводу и «-» к черному проводу.

Аналоги

При выборе электропривода для воздушного клапана системы вентиляции важно учитывать его габаритные и присоединительные размеры, диаметр вала и дополнительный функционал (например, сервисный режим), срок службы и наличие гарантии. Электроприводы серии “ADA” разработаны с учетом строгих стандартов качества на базе продукции ведущего европейского бренда Belimo. Благодаря продуманной конструкции и высококачественным материалам, приводы демонстрируют стабильную и надежную работу даже в сложных условиях эксплуатации.
