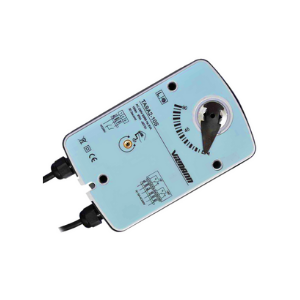

Электропривод для клапанов дымоудаления Vilmann TASA1-10S
Электропривод для клапанов дымоудаления Vilmann TASA1-10S предназначен для работы с клапанами дымоудаления.
Перемещение заслонки из исходного положения в рабочее и обратно при помощи электродвигателя в зависимости от схемы подключения.
Встроенные микропереключатели обеспечивают сигнализацию положения заслонки.
Степень защиты всех электроприводов Vilmann — IP54, это означает, что их можно использовать во влажных помещениях и на улице.
Корпус обеспечивает защиту только от брызг, капель и пыли, попадающих на корпус с любого направления.
Погружение в воду или попадание прямой струи воды недопустимо.
Особенности электропривода с возвратной пружиной Vilmann TASA1-10S
- Время срабатывания – < 30 сек;
- Напряжение питания – AC/DC 24В;
- Вспомогательный переключатель – 2 однополюсных с двойным переключением;
- Для клапана площадью ≤ 2 м².
Габаритные размеры электропривода с возвратной пружиной Vilmann TASA1-10S
Технические характеристики электропривода с возвратной пружиной Vilmann TASA1-10S
| Термодатчик | нет |
| Момент вращения привода | 10 Нм |
| Момент вращения пружины | 10 Нм |
| Угол поворота | 95° |
| Площадь клапана | ≤ 2 м² |
| Номинальное рабочее напряжение | AC/DC 24В |
| Частота | 50…60 Гц |
| Потребляемая мощность при повороте заслонки | 4,8 Вт |
| Потребляемая мощность при удержании заслонки | 2,4 Вт |
| Расчетная мощность, не более | 10 ВА |
| Вспомогательные переключатели | 2 х SPDT, 5° и 85° 3 (1.5) A / 230В |
| Время перемещения заслонки в рабочее (защитное) положение | 30 с |
| Класс защиты | III (для низких напряжений) |
| Степень защиты | IP 54 |
| Рабочая температура воздуха при эксплуатации, согласно стандарту IEC 721-3-3 | -20…+50 °С |
| Относительная влажность | 5…95 % |
| Срок службы | ≥ 60000 циклов |
| Уровень шума | ≤ 45 дБ |
| Температура транспортировки и хранения | 30…+60 °С |
| Масса привода | 2,0 Кг |

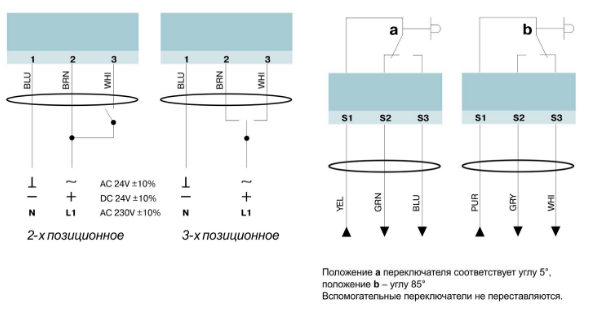

Схема подключения электропривода с возвратной пружиной Vilmann TASA1-10S
