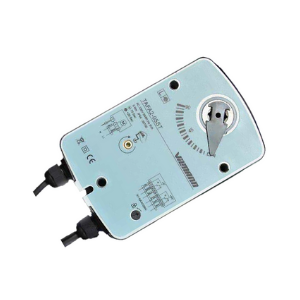

Электропривод с термодатчиком Vilmann TAFA1-05ST
Электропривод с термодатчиком Vilmann TAFA1-05ST предназначен для работы с нормально открытыми (НО) и нормально закрытыми (НЗ) противопожарными клапанами.
Перевод клапана в защитное положение происходит путём снятия питания с привода или разрывом цепи питания термодатчиком.
Встроенные микропереключатели обеспечивают сигнализацию положения заслонки.
Степень защиты всех электроприводов Vilmann - IP54, это означает, что их можно использовать во влажных помещениях и на улице.
Корпус обеспечивает защиту только от брызг, капель и пыли, попадающих на корпус с любого направления.
Погружение в воду или попадание прямой струи воды недопустимо!
Особенности электропривода с возвратной пружиной Vilmann TAFA1-05ST
- Крутящий момент: 5Нм;
- Напряжение питания – AC/DC 24В;
- Время срабатывания – 50…70с, от пружины 20с;
- Вспомогательный переключатель – 2 однополюсных с двойным переключением;
- Для клапана площадью ≤ 1 м²;
- Термодатчик NTS72;
- Степень защиты: IP54 (защита от пыли и брызг);
- Невысокая цена за европейское качество;
- Аналог Belimo BFL24-T и Belimo BLF24-T;

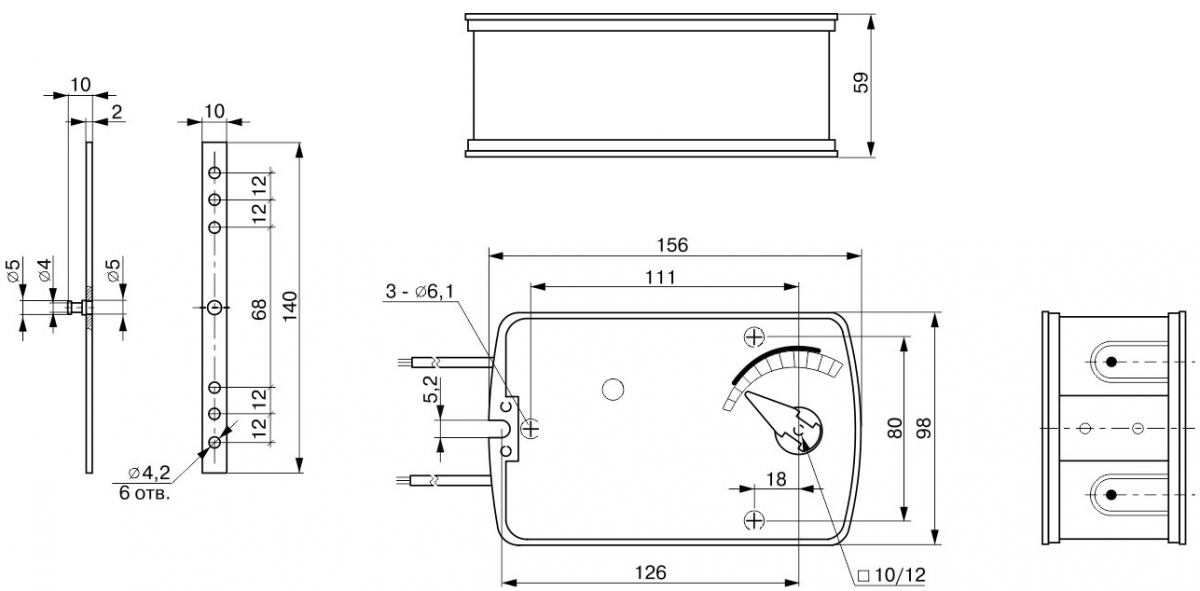

Габаритные размеры электропривода с возвратной пружиной Vilmann TAFA1-05ST
Технические характеристики электропривода с возвратной пружиной Vilmann TAFA1-05ST
| Термодатчик | есть |
| Момент вращения привода | 5 Нм |
| Момент вращения пружины | 5 Нм |
| Угол поворота | 95° |
| Площадь клапана | ≤ 1 м² |
| Номинальное рабочее напряжение | AC/DC 24В |
| Частота | 50…60 Гц |
| Потребляемая мощность при повороте заслонки | 7,2 Вт |
| Потребляемая мощность при удержании заслонки | 2,5 Вт |
| Расчетная мощность, не более | 10 ВА |
| Вспомогательные переключатели | 2 х SPDT, 5° и 85° 3 (1.5) A / 230В |
| Время перемещения заслонки в рабочее (защитное) положение | 20 с |
| Время возврата заслонки в исходное положение | 50…70 с |
| Класс защиты | II (все изолировано) |
| Степень защиты | IP 54 |
| Рабочая температура воздуха при эксплуатации, согласно стандарту IEC 721-3-3 | -20…+50 °С |
| Относительная влажность | 5…95 % |
| Срок службы | ≥ 60000 циклов |
| Уровень шума | ≤ 45 дБ |
| Температура транспортировки и хранения | -25…+70 °С |
| Масса привода | 1,8 Кг |

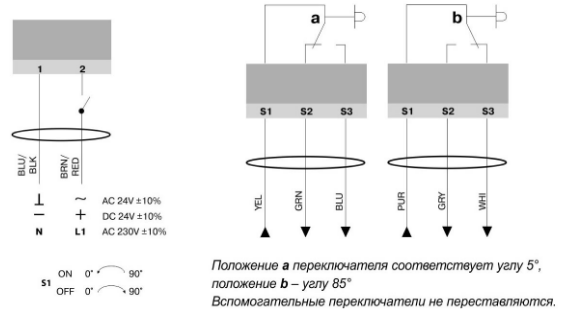

Схема подключения электропривода с возвратной пружиной Vilmann TAFA1-05ST
