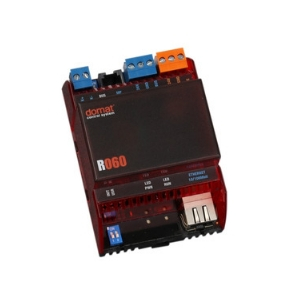

Преобразователь Airone R060 MODBUS TCP/RTU MP-BUS

MP-Bus R060 - это шина BELIMO, построенная по принципу ведущий (MP-Master) / ведомый (Slave).

К ведущему MP-Master может быть подключено по шине до 8 шт. ведомых:

• MP/MFT(2) приводов для воздушных заслонок
• MP/MFT(2) приводов для устройств регулировки водяного потока
• МР приводов для противопожарных клапанов
• МР устройств для систем VAV.

R060 действует как ведомый Modbus, который принимает команды, выданные ведущим Modbus, который является ПЛК (программируемым логическим контроллером) или другой системой управления.

Команды преобразуются в сигналы MP-Bus и отправляются в MP-Bus. После этого ответы от исполнительных механизмов становятся доступны в регистрах Modbus.

Преобразователь работает в простом или сложном режиме, который можно настроить на веб-странице R060. Режимы имеют разные функциональные возможности:

• Простой режим совместим с интерфейсом Belimo UK24MOD, в то время как в сложном режиме также можно отправлять команды конфигурации и диагностики по шине MP-Bus, такие как чтение серийных номеров, типы приводов и т. д.
• Для обычного управления приводами и клапанами противопожаными простой режим более удобен и прост в использовании.
• Преобразователь всегда работает только в одном из двух режимов.

Modbus делится на три части:

• Системная часть по адресам с 1 по 22, для настройки преобразователя и проведения внутренней диагностики;
• Регистрация в сложном режиме по адресам от 101 до 892;
• Простой режим регистрируется по адресам от 1001 до 1160.

Функции и параметры конвертера настраиваются через веб-интерфейс (протокол HTTP).

Установка переключателя USR в положение ON и перезапуск отключает веб-интерфейс и FTP-сервер для повышения безопасности.

Наличие напряжения питания обозначается зеленым светодиодом (PWR), активность процессора сигнализирует красным светодиодом (RUN). Разъем Ethernet содержит еще два индикатора: связь и активность сети.

Интерфейс Ethernet переключается между 10 и 100 Мбит/с автоматически.

R060 может работать как Modbus RTU и Modbus TCP-сервер одновременно. Команды от обоих интерфейсов отправляются в MP-Bus в порядке поступления заявок. Если одноадресное сообщение не получает ответ от привода по шине MP-Bus, оно повторяется макс. 2 раза.

Для периодических считываний определены три уровня приоритета: команды записи имеют самый высокий приоритет.

Преобразователь монтируется на стандартную DIN-рейку. Ширина составляет 68 мм (4 модуля DIN).
