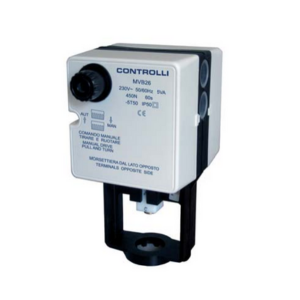

Привод клапана MVB56
Приводы оснащены реверсивным синхронным двигателем и электронной платой, которая предлагается в трех вариантах для различных типов управления:
- плавное управление,
- пропорциональное управление (с потенциометром),
- пропорциональное управление (по напряжению или току).
Благодаря своей универсальной конструкции приводы MVB могут использоваться как с новыми регулирующими клапанами "Controlli" до DN 2", так и с клапанами других производителей с ходом штока от 10,8 до 20 мм.
Принцип работы MVB56
Для моделей с пропорциональным управлением по напряжению или току доступна дополнительная функция: выходной сигнал (0...10 В, 10...0 В или 0...200 мА), который отображает текущее положение штока клапана.
Встроенный переключатель позволяет изменить направление вращения. Кроме того, привод автоматически отключает питание двигателя, если требуется крутящий момент или усилие, превышающее норму, что предотвращает износ оборудования.
Все модели оборудованы устройством для ручного управления, а по запросу можно установить модуль микровыключателя (MVBD). Этот модуль подключается к системе управления или внешнему контроллеру, чтобы информировать о режиме работы привода — ручном или автоматическом.
Модель MVB46P оснащена дополнительным потенциометром на 1 кОм. При верхнем положении привода сопротивление между выводами W3 и W2 равно 0 Ом, а между W2 и W1 — 1000 Ом, с изменением на 50 Ом на каждый мм хода. Сопротивление увеличивается между W2 и W3 и уменьшается между W2 и W1.
